| 类型 : | 惯性摩擦焊机 | 品牌 : | 欣宇 |
| 型号 : | XY-30 | 电流 : | 交流 |
| 用途 : | 塑胶焊接 | 产品别名 : | 振动摩擦模具 |
| 作用对象 : | 塑料 | 作用原理 : | 脉冲 |
| 生产率 : | 自机震荡 | 外形尺寸 : | 根据产品大小决定 |
| 重量 : | 2.5吨 | 滑台 行程 : | 500 |
30 公斤：

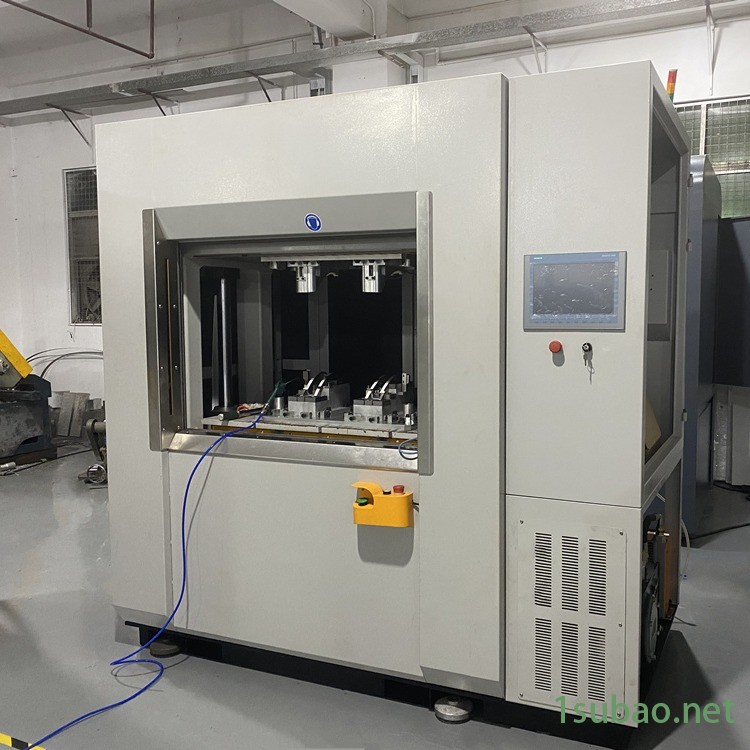

30 线性振动摩擦焊接机是专用于焊接大型或不规则形状热塑性工件的塑料焊接设备。该设备 可以焊接
1200mm 长 520mm 宽的大型塑料工件及多种较小尺寸塑料工件。30 配备数字振动变频功率源，具有自动谐振和频率自动追踪调整功率功能。
本机使用便于操作的触摸屏控制显示及专用控制软件。溶接强度高，品质好，多用于大型汽车零部件、塑 胶产品、家用电器、办公自动化零件业。
整机尺寸:宽 1240mm 长 2204mm 高 2204mm
上模具重量:5-30kg
驱动板尺寸:宽 420mm 长 760mm
设备特点
使用高频率，摩擦效果好自动保持振幅恒定
可控制输出功率
焊接模式设定：深度、时间自动谐振功能
多阶段熔接
易于操作的触控显屏多种语言界面
储存操作条件替换治具方便装有隔音装置
参数：
整机尺寸 宽 1240mm 长 2204mm 高2240mm
-----------------------------------------------------------------------------
上模具重量 5-30KG
------------------------------------------------------------------------------
驱动板尺寸 宽 420mm 长 760mm
-----------------------------------------------------------------------------
焊接面积 100c ㎡
---------------------------------------------------------------------------------
振幅 0.1-1.8mm
------------------------------------------------------------------------------
振动频率 220-260HZ
--------------------------------------------------------------------------------
负载振动输出 15KW
-------------------------------------------------------------------------------
电压 AC380V，3 相
---------------------------------------------------------------------------------
输入容量 23KVA
----------------------------------------------------------------------------------
系统控制 PLC 西门子
-------------------------------------------------------------------------------------
触摸屏 西门子
---------------------------------------------------------------------------------------
焊接方式 时间模式 深度模式
----------------------------------------------------------------------------------------
储存结果 80 个
-------------------------------------------------------------------------------------------
焊接结果分析 合格，不合格
--------------------------------------------------------------------------------------------
多阶段压力控制
-------------------------------------------------------------------------------------------
环境温度 0-50℃
------------------------------------------------------------------------------------------
台面行程 500mm
------------------------------------------------------------------------------------------
台面移动速度 250mm/s( )
---------------------------------------------------------------------------------------
台面压力 50-1500kg
-------------------------------------------------------------------------------------
安全门开启空间 宽 1150mm 高 790mm
-----------------------------------------------------------------------------------
总机重量 3700kg
-------------------------------------------------------------------------
液压泵 台湾油研
-----------------------------------------------------------------------
气动原件 FESTO
---------------------------------------------------------------------
电子原件 施耐德
