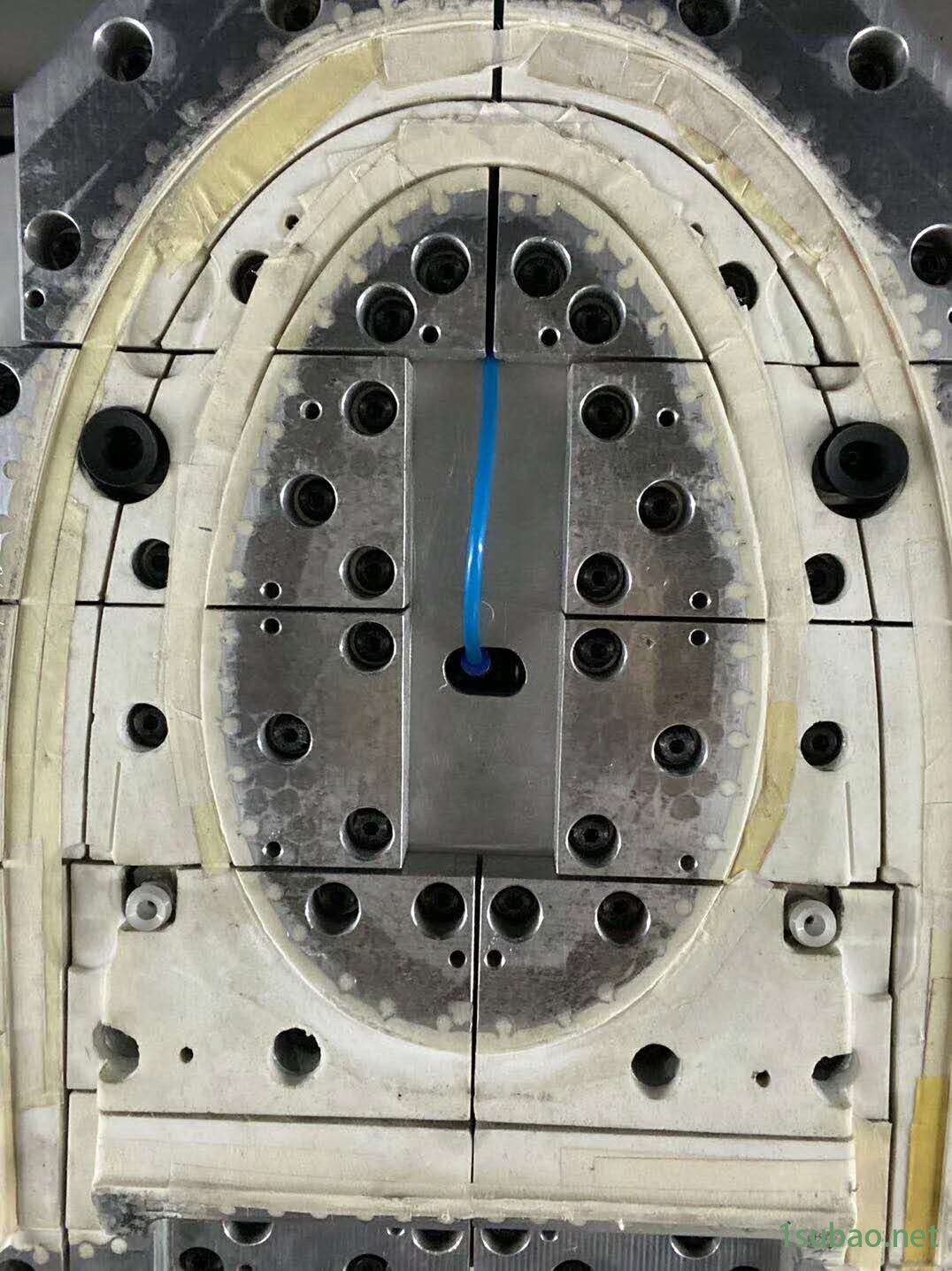

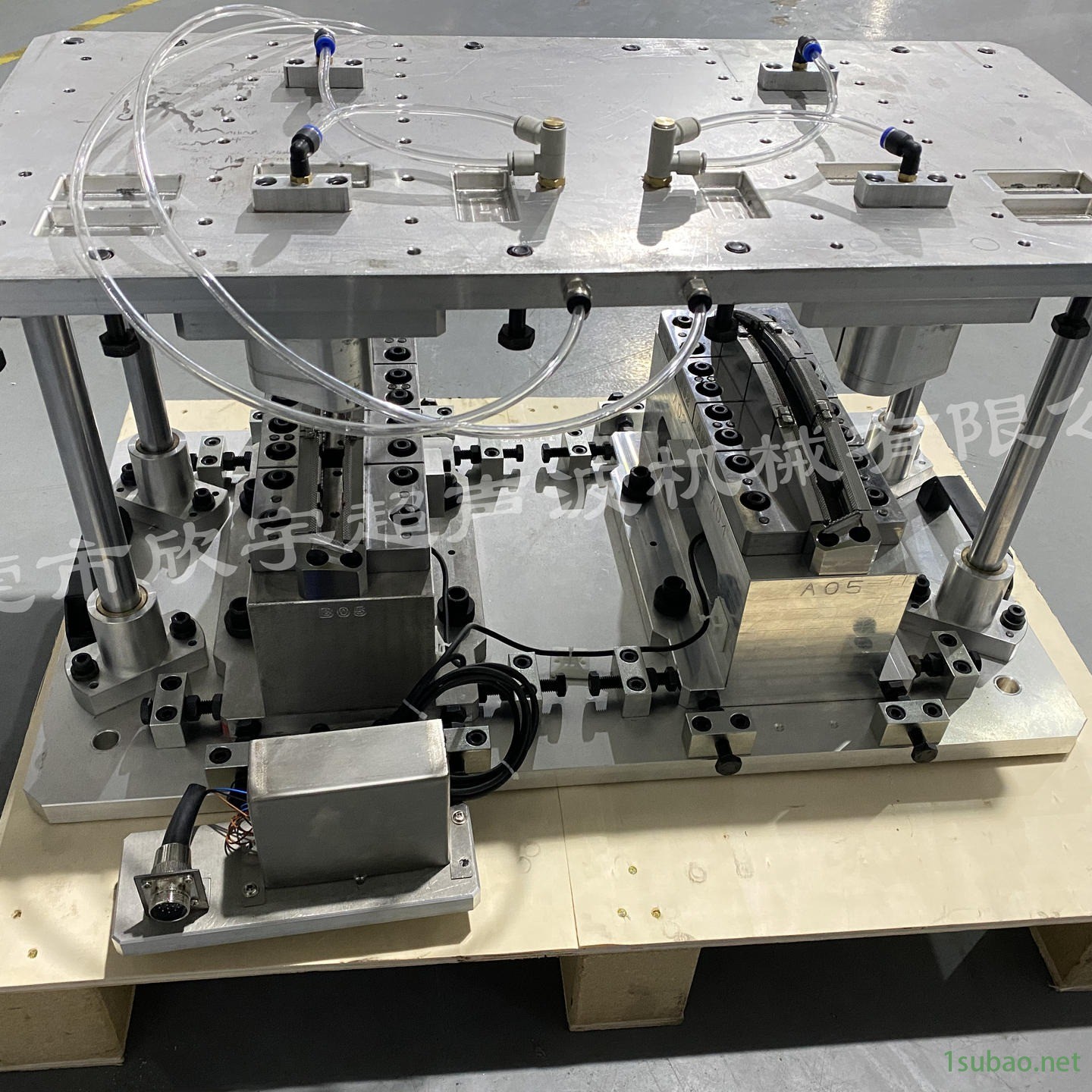

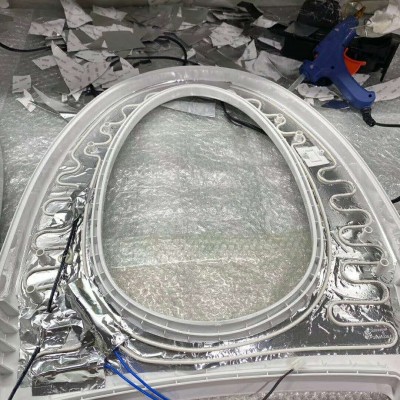

汽车灯摩擦模具 马桶座圈焊接机 尾灯焊接治具 摩擦焊接治具 欣宇规格齐全

配备数字振动变频功率源，具有自动谐振和频率自动调整频率功能。本机使用便于操作的触摸屏控制  示及使用专用控制软件。

熔接强度高品质好，多用于马桶盖、小型汽车零部件、塑胶产品、家电用品、办公自动化零件业。

设备参数：

23.液压系统：日本油研成套液压系统

24.机体尺寸：长1800宽1050高2000毫米

1振动摩擦焊接机工作原理

振动焊接是摩擦焊接过程，其间被焊接的制件在压力下磨擦到一起直到生成的磨擦和剪切热量接触面达到充分熔融状态。当达到设定焊接深度时（由线性传感尺测量），相对运动停止，进入保压阶段焊缝冷却并固化。

2振动摩擦焊接机的工业应用

适用于几乎所有的热可塑性塑料焊接，往复运动方向上具有允许的无约束运动焊缝的制件，中型或大型制件。
振动焊接的材料因素与超声焊接类似：无定形材料比半结晶聚合物更适合采用振动焊接的类似。
环形振动焊接可连接焊区尺寸与焊区到旋转轴的距离近似相等的制件。
线性振动焊接用在允许一个方向上线性振动的成套制件上。
接头当被连接的整个表面是平的或稍向平面外弯曲时，对制件来说振动焊接工艺是理想的。

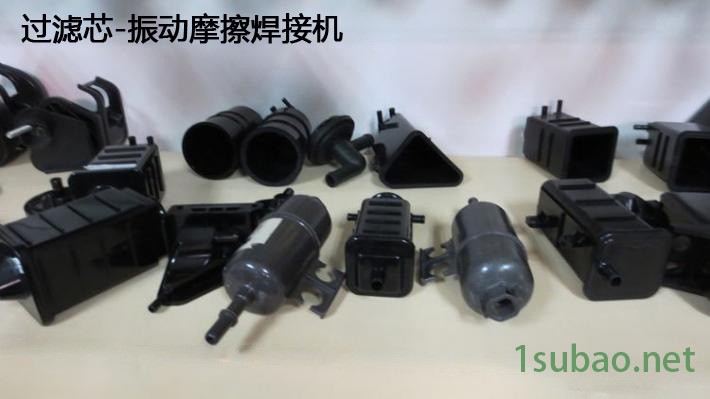

振动焊接尤其适合热可塑性材料，包括无定形树脂如ABS/PC、PVC、PMMA及PES；半结晶树脂如HDPE、PA、PP、TPO。Panuni的焊接机可接合汽车部件，例如进气歧管、仪表板、尾灯及保险杠等；航空用途如HVAC管、内饰灯及储存箱；家电则有洗碗机的泵及喷水臂、洗涤剂的喷洒器及吸尘机外壳。

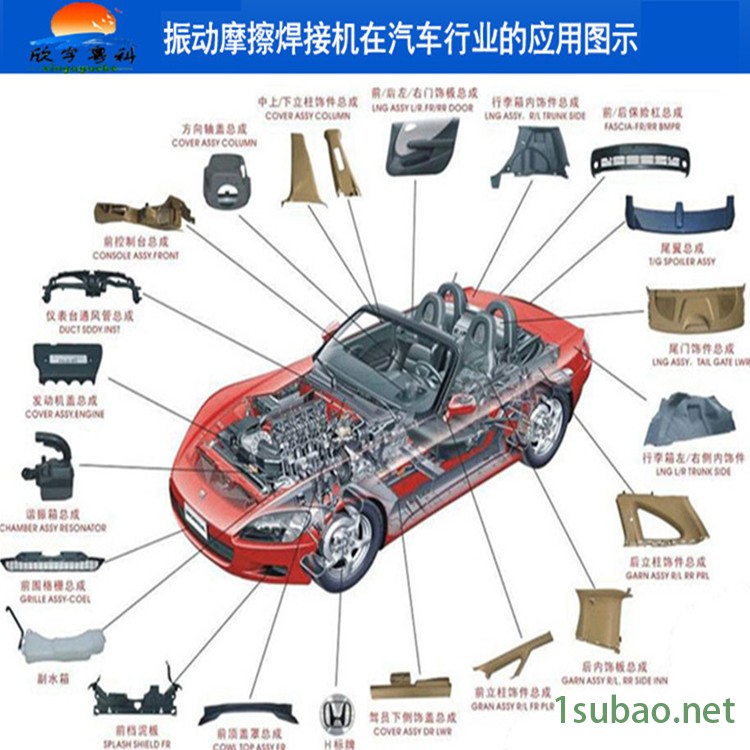

3振动摩擦焊接机在汽车行业的应用

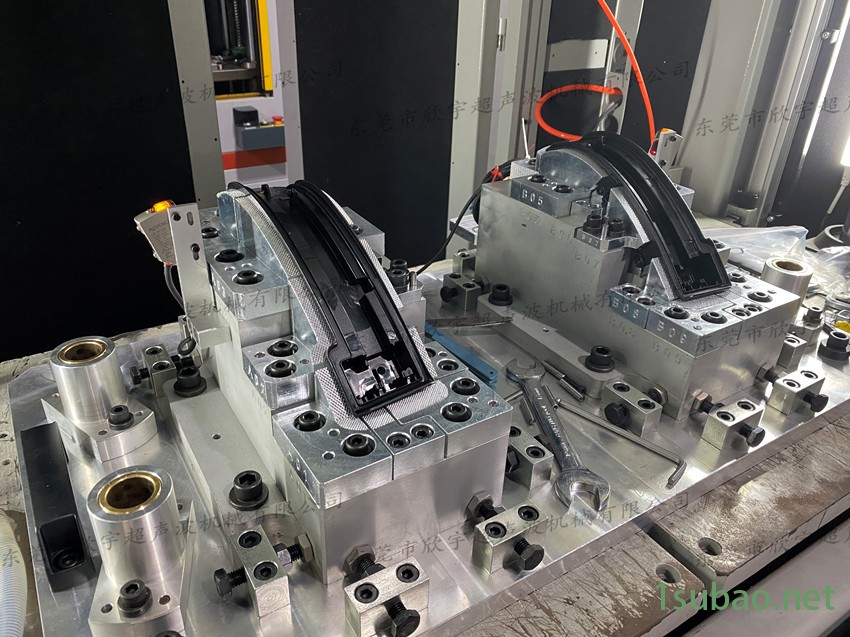

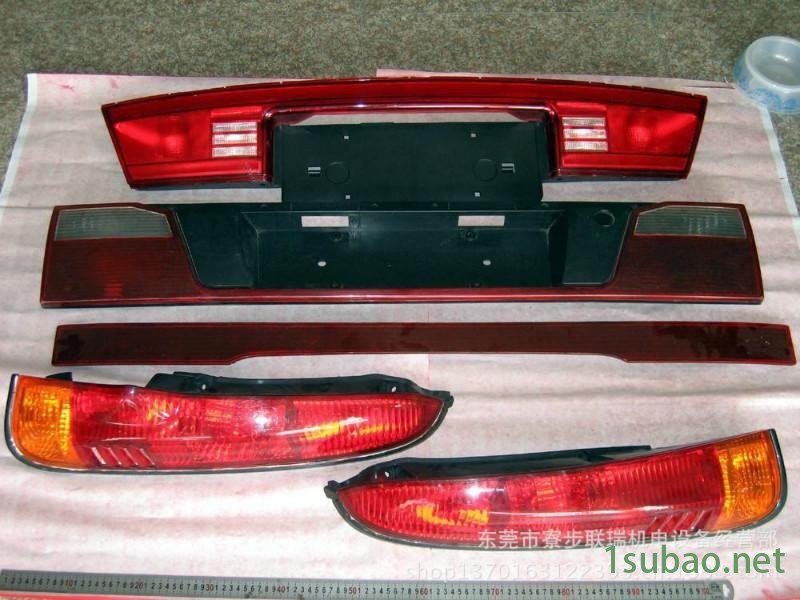

振动摩擦焊接机在汽车上的应用主要的体现在发动机进气系统、内外饰件及车灯。进气岐管目前基本上都是采用的都是PA加玻纤增强的材料，而就目前的工艺来讲只有振动摩擦能够达到焊接要求，不管是从气密，爆破压力强度上来讲都是其它连接方式所不能实现的。就车灯来讲，以前大多用热板焊，而近年来许多厂家开始转用振动摩擦焊接方式，主要是由于振动摩擦焊接溢料少（外观对车灯来讲尤为重要），焊接周期短，大大提高了生产效率，强度也能达到要求。

4振动摩擦焊接机功能特点

1.轨迹式摩擦熔接，能有效控制相对加工物在紧密的模具内作圆形轨迹的焊接加工，相较于线性摩擦原理，在圆形加工物上无法充分焊接圆周任一角落。
2.高刚性机身结构与整体封装的外罩，配合吸音隔离噪音组装，能有效抑制加工时的抖动与高噪音分贝。
3.精密线性滑轨的加工模具，使得加工成品上下错模减少，达到验收值。
4.不须高价位的加工模具，省去模具质量与配重的技术门坎。
5.针对如PP、尼龙、塑钢等添加玻纤材质能有效焊接。
5机械结构图

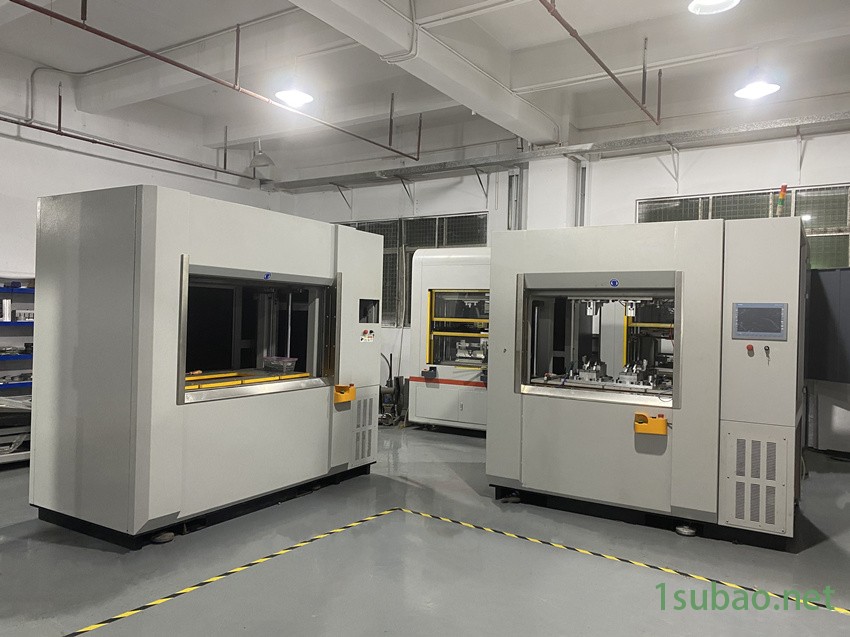

设备具有振幅自动调节功能，可以根据模具的重量自动调节振动幅度。保证设备调试的准确、方便。通过液压提升以及夹紧系统来控制升降台上升的速度和对焊接工件的夹持力。自动隔音安全门，在确保操作人员安全的同时，可以有效降低振动摩擦释放的噪音，增加工作舒适性。该设备为限度保证操作者安全而设计，隔音门、电气柜、修理门、升降台等容易发生危险处均有安全传感器装置，任何位置出现运行异常，设备均会马上自动停止运行，并将发生问题位置及具体信息通过PLC及时展示在触摸屏上，方便问题及时查找及解决。
