| 类型 : | 惯性摩擦焊机 | 品牌 : | 欣宇 |
| 型号 : | XY-50 | 电流 : | 直流 |
| 用途 : | 焊接 | 作用对象 : | 塑料 |
| 作用原理 : | 逆变 | 生产率 : | 98 |
| 外形尺寸 : | 1240mm *2454mm* 2240 | 重量 : | 3.3t |
| 滑台 行程 : | 500 | 加工定制 : | 是 |
| 电源电压 : | 380V | 别名 : | 摩擦机 |
| 适用机械 : | 摩擦焊接机 |

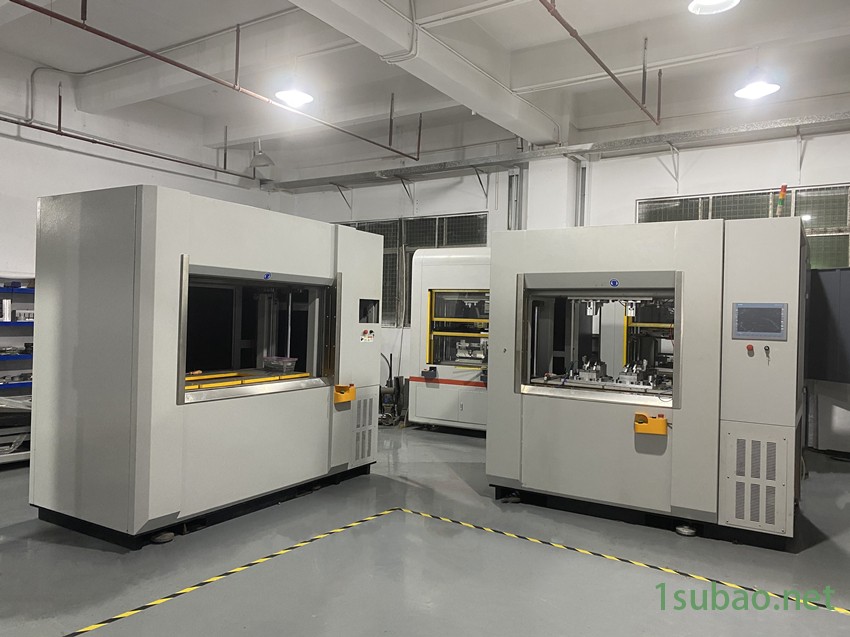

50 线性振动摩擦焊接机是专用于焊接大型或不规则形状热塑性工件的塑料焊接设备。该设备可以焊接 1300mm 长 600mm 宽的大型塑料工件及多种较小尺寸塑料工件。50 配备数字振动变频功率源，具有自动谐振和频率自动追踪调整功率功能。
本机使用便于操作的触摸屏控制显示及专用控制软件。溶接强度高，品质好，多用于大型汽车零部件、塑胶产品、家用电器、办公自动化零件业。
整机尺寸:宽 1240mm 长 2454mm 高 2204mm
上模具重量:5-50kg
驱动板尺寸:宽 440mm 长 860mm
设备特点
使用高频率，摩擦效果好
自动保持振幅恒定
可控制输出功率
焊接模式设定：深度、时间
自动谐振功能
多阶段熔接
易于操作的触控显屏
多种语言界面
储存操作条件替换治具方便
装有隔音装置
参数：
整机尺寸 宽 1240mm 长 2454mm 高 2240mm
-----------------------------------------------------------------------------
上模具重量 5-50KG
------------------------------------------------------------------------------
驱动板尺寸 宽 440mm 长 860mm
-----------------------------------------------------------------------------
焊接面积 20-200c ㎡
----------------------------------------------------------------------
振幅 0.1-1.8mm
--------------------------------------------------------------------
振动频率 220-260HZ
------------------------------------------------------------------
负载振动输出 18.5KW
---------------------------------------------------------------------
电压 AC380V，3 相
-------------------------------------------------------------------------
输入容量 25.5KVA
--------------------------------------------------------------------------
系统控制 PLC 西门子
------------------------------------------------------------------------
触摸屏 西门子
------------------------------------------------------------------------
焊接方式 时间模式 深度模式
-----------------------------------------------------------------------------
储存结果 100 个
----------------------------------------------------------------------
焊接结果分析 合格，不合格
------------------------------------------------------------------------
多阶段压力控制
-----------------------------------------------------------------------
环境温度 0-50℃
----------------------------------------------------------------------------
台面行程 500mm
------------------------------------------------------------------------
台面移动速度 250mm/s
------------------------------------------------------------------------
台面压力 10-1500kg
------------------------------------------------------------------------
安全门开启空间 宽 1400mm 高 790mm
-----------------------------------------------------------------------------
总机重量 4100kg
-------------------------------------------------------------------------
