| 类型 : | 组合车床 | 品牌 : | 宝元数控 |
| 控制形式 : | 数控 | 布局形式 : | 立式 |
| 产品类型 : | 全新 | 售后服务 : | 详询商家 |

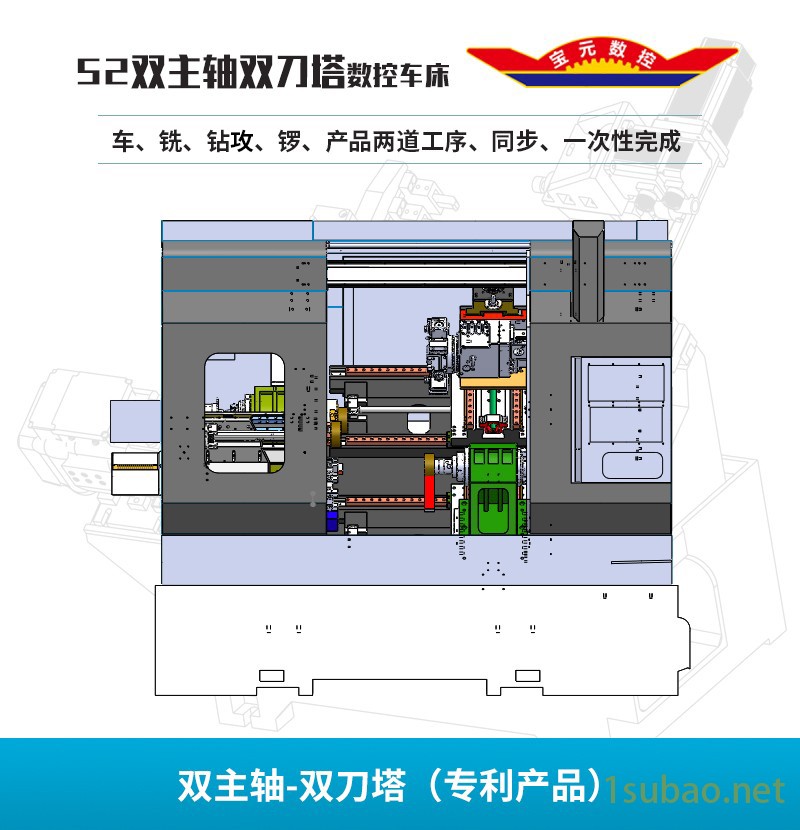

CK52ST-SD（棒料、粒料、盘类件、双头车、双刀塔）数控车床是结构先进、设计合理、高精度、高速、
的现代化加工机床，可同步组合完成：
零件的高速切削、车铣、锣、钻孔、攻牙、等加工工艺;
双主轴旋转对接节省人工;
双主轴同步旋转、同步进给(刀) 、同步分别完成两道工艺、提高一倍效率;
提高零件同心度、平行度，保障零件的形位公差;
适用于机械零件、汽配、磨配、航空、医疗、灯饰、水暖、等系列产品产生;
适用于1-3米长棒材、长管料,粒料、盘类件( 直径220mm)加工;
功能及特点说明:
采用双主轴双刀塔床结构,结构先进，设计合理，身采用优质树脂砂铸造；
标配台湾新代系统;
X、X1、Z、Z1、C2轴,控制采用总线 值伺服电机;
二向支承导轨均为台湾上银直线滚柱导轨，台湾上银滚珠丝杆，二轴运行速度22-28M/min，达到高速运动，
有效的提升了10%-30%定位时间;
采用单元式(套筒)主轴,同步伺服电机， 高转速可达到4000转，主轴轴承采用日本轴承，精度稳定，刚性好，
温升低;
机座与铸件一体式结构有效提升机床刚性避免切削震动，保证加工件的光洁度和机台稳定性。
铸件经二次回火定型后，使整机具有良好系统刚性、稳定性、吸震性和精度保持能力。
电机座、轴承座与机体研磨铲刮配合采用无垫块设计，保证机床长久的精度保持。
机台二轴均为加大导轨跨距，于切削时展现优异动态精度，润滑油路采用内藏式设计。
机床配有全封闭内防护罩，可移动、旋转系统箱,双开门设计,外形美观大方;
CK52ST-SDT主要技术参数
加工范围 | 主轴:X轴 行程 | 270mm |
主轴:Z轴 行程 | 495mm | |
主轴:Y轴 行程 | 90mm | |
主轴: 回转直径 | 600mm | |
主轴:刀台回转直径 | 158mm | |
主轴:X轴 行程 | 330mm | |
主轴:Z轴 行程 | 495mm | |
主轴: 回转直径 | 400mm | |
主轴:刀台回转直径 | 158mm | |
移动速度 | X1/X2轴G00速度 | 20-26M/MIN |
Z1/Z2轴G00速度 | 20-26M/MIN | |
主轴 | 主轴:型号 | A2-6 |
主轴:主轴通孔 | 65 | |
主轴:主轴 高转速 | 4000r/m | |
主轴: 通过棒料 | 45mm | |
主轴:型号 | A2-4 | |
主轴:主轴通孔 | 47 | |
主轴:主轴 高转速 | 4000r/m | |
主轴: 通过棒料 | 35mm | |
,二主轴刀架 | 装刀方式 | 刀塔12工位 |
刀柄型号 | 排刀20*20 镗孔25 | |
机床重量 | 设备净重(T) | 5.2T |
机床尺寸 | 长*宽*高（mm） | 2674*3050*2840 |
CK46ST-SDT数控车床检验数据
序号 | 检验项目 | 验收结果 | 允许值 | 备注 | |
1 | 加工精度 | 主轴:X轴 | ±0.006 | ||
主轴:Z轴 | ±0.006 | ||||
主轴:Y轴 | ±0.006 | ||||
主轴:X轴 | ±0.006 | ||||
主轴:Z轴 | ±0.006 | ||||
2 | 重复定位精度 | 主轴:X轴 | ±0.006 | ||
主轴:Z轴 | ±0.006 | ||||
主轴:Y轴 | ±0.006 | ||||
主轴:X轴 | ±0.006 | ||||
主轴:Z轴 | ±0.006 | ||||
3 | 加工精度 | 主轴 | ±0.008 | ||
主轴 | ±0.008 | ||||
4 | 加工工件圆度 | 主轴 | 0.004 | ||
主轴 | 0.004 | ||||
5 | 加工工件平面度 | 主轴 | 0.02 | ||
主轴 | 0.02 | ||||
6 | 加工工件的表面粗糙度 | 主轴 | 1.2 | ||
主轴 | 1.2 | ||||
7 | 加工锥度（100MM）长 | 主轴 | 0.015 | ||
主轴 | 0.015 | ||||
8 | 主轴跳动 | 主轴 | 0.005 | ||
主轴 | 0.005 | ||||
9 | 液压刀塔重复精度 | 主轴 | 0.005 | ||
主轴 | 0.005 | ||||
10 | 主轴分度精度 | 主轴 | ≤0.5° | ||
主轴 | ≤0.5° | ||||
