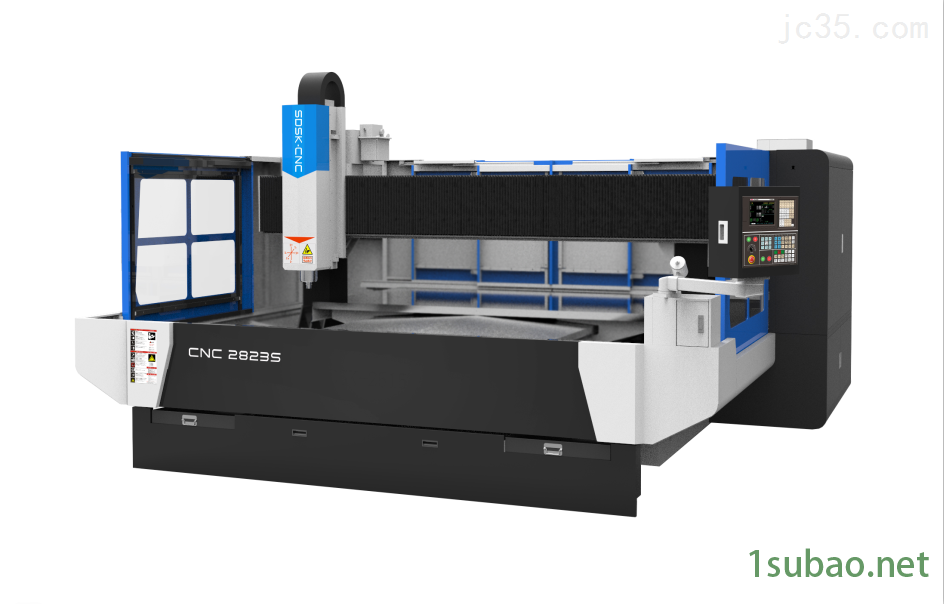

SDSK-W2823S大型五轴精雕机机器简介:
SDSK-W2823S大型五轴精雕机是专门为门为客户量身定做的精雕机;带 RTCP 刀尖跟随功能，可完成五轴联动加工；定梁式床身结构，运动方式为 Y 轴工作台前后移动，X 轴主轴左右移动，Z 轴主轴上下移动，AC 轴摇头可前后左右旋转。机身采用的济南花岗岩(大理石)结构、永远不变形；XYZ 三轴采用进口中国台湾上银/PMI 精密级直线导轨、 研磨级滚珠丝杆，精密级联轴器，安川伺服电机，配电柜恒温系统， *的主轴制冷系统，自动润滑系统，空气过滤装置，保证了更高的加工精度、速度与稳定性; 特别适用于各类铜、铝、压克力、塑料等零件模型的立体精密雕铣、雕刻加工。 涉及行业：新能源汽车镁铝合金电驰盖，玩具模型，工艺品模型，等等。*雕刻机，*雕铣机，*精雕机，或万用也可以。
机器主要配置清单(单位:mm)
| 序 号 | 规 格 说 明 | 数量 |
| 1. | 外罩：2mm 钢板、烤漆(不锈钢水箱) | 1 套 |
| 2. | 铝工作台尺寸：X 向 2800，Y 向 2300，厚度 50 | 1 套 |
| 3. | 大理石机身，大理石横梁 | 1 套 |
| 4. | 铸铁配件 | 1 批 |
| 5. | XYZ 轴用安川伺服电机，带驱动器，Z 带刹车 | 各 1 套 |
| 6. | XYZ 轴用 THK/上银或银泰 精密级直线导轨（任选） | 3 套 |
| 7. | XYZ 轴用 上银/TBI 或银泰 精密级滚珠丝杆 | 3 套 |
| 8. | 新代数控系统(200MA-5)-带 RTCP 刀尖跟随功能 | 1 套 |
| 9. | 变频器 | 1 套 |
| 10. | 施耐德电气配件 | 1 批 |
| 11. | AC 轴摇头(含机体，伺服电机，精密减速机，3M 定制同步轮，进口皮带等) | 1 套 |
| 12. | 电主轴 18000rpm，8KW，气动换刀，BT40 刀柄 | 1 个 |
| 13. | 进口 NSK P 级角接触配对轴承 | 6 套 |
| 14. | 主轴水冷机 | 1 台 |
| 15. | 对刀仪 | 1 套 |
| 16. | 电子脉冲手轮（精度 0.001mm） | 1 套 |
| 17. | X/Y/Z 轴配三防布风琴罩 | 各 1 套 |
| 18. | X/Y/Z 轴配塑料拖链 | 各 1 套 |
| 19. | 自动润滑油泵 2 升 | 1 套 |
| 20. | 气体过滤器 | 2 套 |
| 21. | 多点喷气装置 | 1 套 |
| 22. | 电控箱恒温系统 | 1 套 |
| 23. | 工具箱及机床附件 | 1 套 |
设备主要技术参数：
| 机型 | SDSK-W2823S |
| 外型尺寸 | 宽 4400 长 4600 高 3800 |
| 工作台尺寸 | X 向 2500，Y 向 1500，厚度 50(带 T 型槽) |
| X/Y/Z 轴行程 | 2830*2330*1150 |
| C 轴 | 360· |
| A 轴 | 士 120· |
| 大空走速度 | 30000mm/min |
| 大加工速度 | 1200mm/min |
| 控制系统 | 新代数控系统 |
| 伺服系统 | 交流伺服 |
| 系统分辨率 | 0.001 |
| 三轴垂直度 | 0.015mm |
| 整机定位精度 | 士 0.025mm |
| 局布定位精度 | 300 mm 内精度士 0.01mm |
| 重复定位精度 | 0.002mm |
| 主轴功率 | 8KW |
| 换刀方式 | 气动 |
| 主轴转速 | 3000-18000rpm/min |
| 夹持刀柄 | BT40 |
| 可装料高度 | 1200mm |
| 台面承受负荷 | 500Kg |
| 额定电压 | 380V/50HZ |
| 整机大功率 | 18KW |
| 整机重量 | 16000Kg |
