首页 > 供应产品 > 电磁换向阀,进口电磁阀,换向电磁阀,系列换向电磁阀,美国电磁阀,

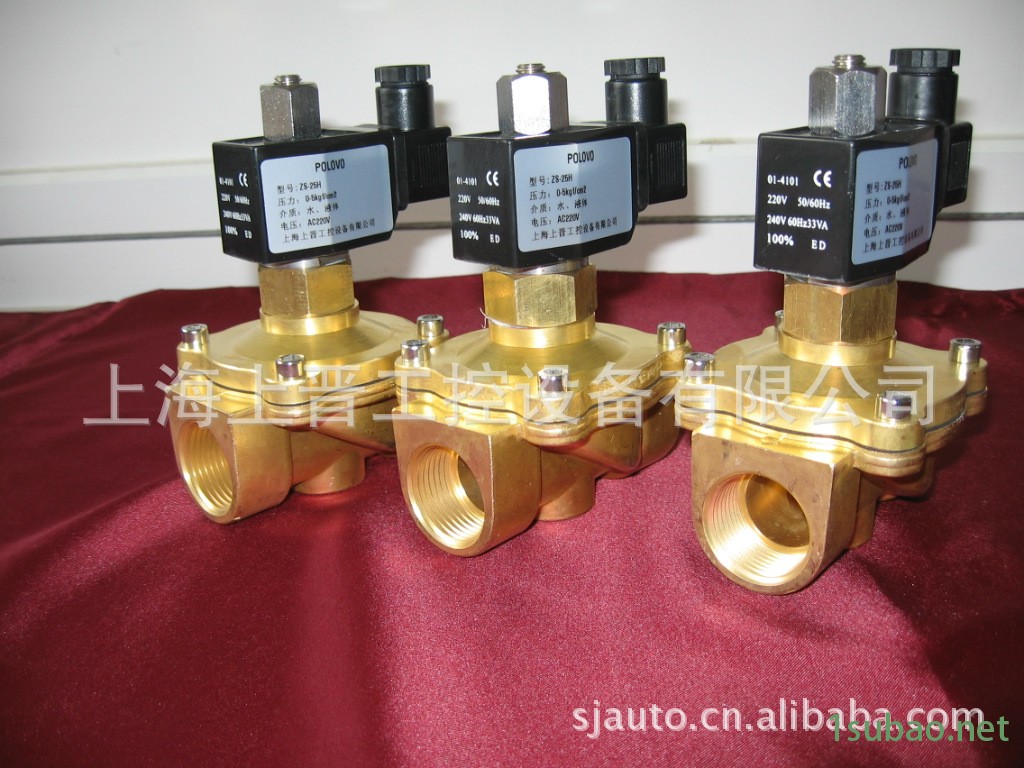

电磁换向阀,进口电磁阀,换向电磁阀,系列换向电磁阀,美国电磁阀,

单价	2000.00元 / 个对比
销量	暂无
浏览	1077
发货	上海
库存	1000个起订1个
品牌	上晋普雷沃
标准	美标
材质	黄铜
过期	长期有效
更新	2025-04-23 10:34

详细信息

标准	美标
材质	黄铜
工作温度	常温
公称通径	5（mm）
连接形式	螺纹
流动方向	单向
适用介质	水
形态	柱塞式
用途	换向
零部件及配件	线圈
压力环境	常压
类型(通道位置)	直动式
品牌	POV
型号	AV

常开式电磁阀

锻铜常开电磁阀

铜常闭式蒸汽电磁阀

零压差启动直动式二位二通微型电磁阀不锈钢与锻铜两种材质常闭式

微型直动式电磁阀特点

二位二通常闭型电磁阀,断电关闭,通电打开;产品为系列化生产,体积小,流量大,适用范围广
阀体材质为:铜,SS304不锈钢,SS316不锈钢(定)
环境温度: 0℃～65℃ 　　　

介质温度: 0℃～120℃
安装:按阀上所标流向箭头,可任意安装;为增强使用寿命,**好线圈向上,水平安装.
电压:AC24V/110V/220V/230V/240V 50/60HZ DC24V/12V　±10%允许波动.可选配德国NASS线圈
密封件:可采用NBR、VITON、EPDM等多种,以适应不同流体的开关控制.

◇微型直动式电磁阀流向图

◇微型直动式电磁阀尺寸图

◇微型直动式电磁阀详细规格表

接管口径	流量通径mm	CV值	压力差（Kgf/cm2)							**大温度℃	线圈配置	功率		线圈等级	重量KG
			**小压力	**大工作压力								VA	W
				空气瓦斯		水、热水液体		轻油≤20CST				AC220V	DC24V
				AC	DC	AC	DC	AC	DC			AC220V	DC24V
1/8” 只配 N05型线圈	2.5	0.23	0	7	5	7	5	7	5	80	N	13	8.5	B	0.35
	2.5	0.23	0	7	5	7	5			120	N	13	8.5	B	0.35
	2.5	0.23	0	7	5	7	5	7	5	120	N	13	8.5	B	0.35
	3	0.3	0	5	4	5	4	5	4	80	N	13	8.5	B	0.35
	3	0.3	0	5	4	5	4			120	N	13	8.5	B	0.35
	3	0.3	0	5	4	5	4	5	4	120	N	13	8.5	B	0.35
1/8”	5	0.65	0	6	4	6	4	4	3	80	D	33	20	F	0.46
	5	0.65	0	6	4	6	4			120	D	33	20	F	0.46
	5	0.65	0	6	4	6	4	4	3	120	D	33	20	F	0.46
	6	0.8	0	4	2.5	4	2.5	3	2.5	80	D	33	20	F	0.46
	6	0.8	0	4	2.5	4	2.5			120	D	33	20	F	0.46
	6	0.8	0	4	2.5	4	2.5	3	2.5	120	D	33	20	F	0.46
	7.5	1.0	0	1.5	1	1.5	1	1.5	1	80	D	33	20	F	0.45
	7.5	1.0	0	1.5	1	1.5	1			120	D	33	20	F	0.45
	7.5	1.0	0	1.5	1	1.5	1	1.5	1	120	D	33	20	F	0.45
1/4” 只配 N05型线圈	2.5	0.23	0	7	5	7	5	7	5	80	N	13	20	B	0.34
	2.5	0.23	0	7	5	7	5			120	N	13	8.5	B	0.34
	2.5	0.23	0	7	5	7	5	7	5	120	N	13	8.5	B	0.34
	3	0.3	0	5	4	5	4	5	4	80	N	13	8.5	B	0.34
	3	0.3	0	5	4	5	4			120	N	13	8.5	B	0.34
	3	0.3	0	5	4	5	4	5	4	120	N	13	8.5	B	0.34
1/4”	5	0.65	0	6	4	6	4	4	3	80	D	33	8.5	F	0.45
	5	0.65	0	6	4	6	4			120	D	33	20	F	0.45
	5	0.65	0	6	4	6	4	4	3	120	D	33	20	F	0.45
	6	0.8	0	4	2.5	4	2.5	3	2.5	80	D	33	20	F	0.45
	6	0.8	0	4	2.5	4	2.5			120	D	33	20	F	0.45
	6	0.8	0	4	2.5	4	2.5	3	2.5	120	D	33	20	F	0.45
	7.5	1.0	0	1.5	1	1.5	1	1.5	1	80	D	33	20	F	0.44
	7.5	1.0	0	1.5	1	1.5	1			120	D	33	20	F	0.44
	7.5	1.0	0	1.5	1	1.5	1	1.5	1	120	D	33	20	F	0.44

8）二位二通微型系列直动式电磁阀〈常闭型〉

接管口径	流量通径mm	CV值	压力差（Kgf/cm2)							**大温度℃	线圈配置	功率		线圈等级	重量KG
			**小压力	**大工作压力								VA	W
				空气瓦斯		水、热水液体		轻油≤20CST				AC220V	DC24V
				AC	DC	AC	DC	AC	DC			AC220V	DC24V
3/8”	4	0.6	0	8	5	8	5	5	5	80	D	33	20	F	0.6
	4	0.6	0	8	5	8	5			120	D	33	20	F	0.6
	4	0.6	0	8	5	8	5	5	5	120	D	33	20	F	0.6
	5	0.65	0	6	4	6	4	4	3	80	D	33	20	F	0.51
	5	0.65	0	6	4	6	4			120	D	33	20	F	0.51
	5	0.65	0	6	4	6	4	4	3	120	D	33	20	F	0.51
	6	0.8	0	4	2.5	4	2.5	3	2.5	80	D	33	20	F	0.51
	6	0.8	0	4	2.5	4	2.5			120	D	33	20	F	0.51
	6	0.8	0	4	2.5	4	2.5	3	2.5	120	D	33	20	F	0.51
	7.5	1.0	0	1.5	1	1.5	1	1.5	1	80	D	33	20	F	0.49
	7.5	1.0	0	1.5	1	1.5	1			120	D	33	20	F	0.49
	7.5	1.0	0	1.5	1	1.5	1	1.5	1	120	D	33	20	F	0.49
	10	1.6	0	0.5	0.3	0.5	0.3	0.4	0.2	80	D	33	20	F	0.62
	10	1.6	0	0.5	0.3	0.5	0.3			120	D	33	20	F	0.62
	10	1.6	0	0.5	0.3	0.5	0.3	0.4	0.2	120	D	33	20	F	0.62
1/2”	5	0.65	0	6	4	6	4	4	3	80	D	33	20	F	0.48
	5	0.65	0	6	4	6	4			120	D	33	20	F	0.48
	5	0.65	0	6	4	6	4	4	3	120	D	33	20	F	0.48
	6	0.8	0	4	2.5	4	2.5	3	2.5	80	D	33	20	F	0.48
	6	0.8	0	4	2.5	4	2.5			120	D	33	20	F	0.48
	6	0.8	0	4	2.5	4	2.5	3	2.5	120	D	33	20	F	0.48
	7.5	1.0	0	1.5	1	1.5	1	1.5	1	80	D	33	20	F	0.46
	7.5	1.0	0	1.5	1	1.5	1			120	D	33	20	F	0.46
	7.5	1.0	0	1.5	1	1.5	1	1.5	1	120	D	33	20	F	0.46
	10	1.65	0	0.5	0.3	0.5	0.3	0.4	0.2	80	D	33	20	F	0.59
	10	1.65	0	0.5	0.3	0.5	0.3			120	D	33	20	F
	10	1.65	0	0.5	0.3	0.5	0.3	0.4	0.2	120	D	33	20	F
