| 别名 | 翻转台 |
|---|---|
| 产地 | 上海 |
| 规格 | FZ-5T FZ-10T FZ-15T FZ-20T FZ-30T FZ-40T FZ-50T |
| 类型 | 翻转机 |
| 适用对象 | 模具纸卷钢卷铝卷 |
| 售后服务 | 一年保修 |
| 用途 | 翻转 |
| 品牌 | 弦巴 |
| 型号 | FZ-5T FZ-10T FZ-15T FZ-20T FZ-30T FZ-40T FZ-50T |
| 加工定制 | 是 |

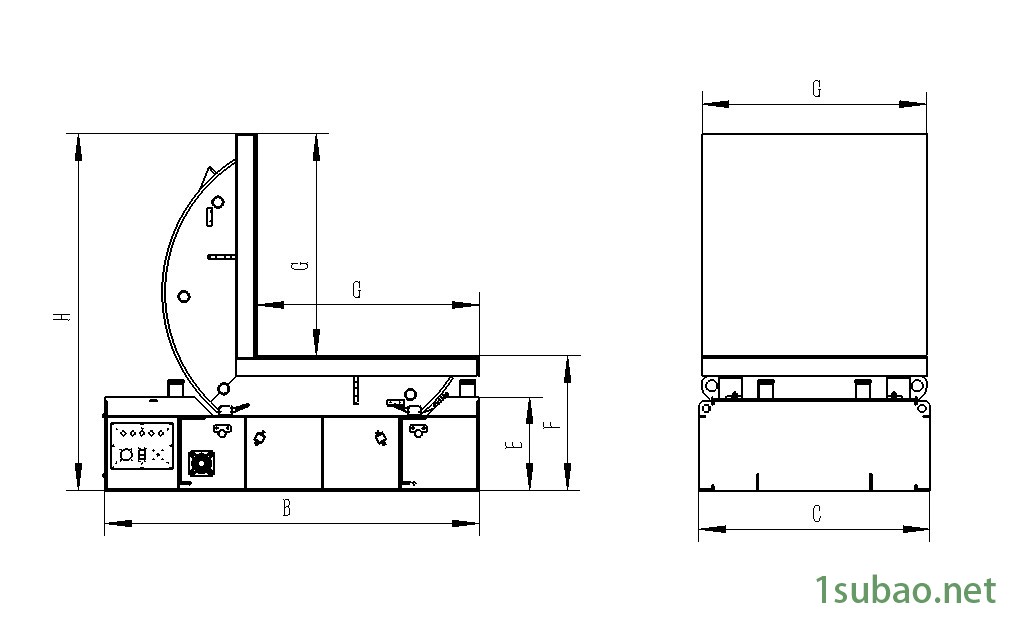

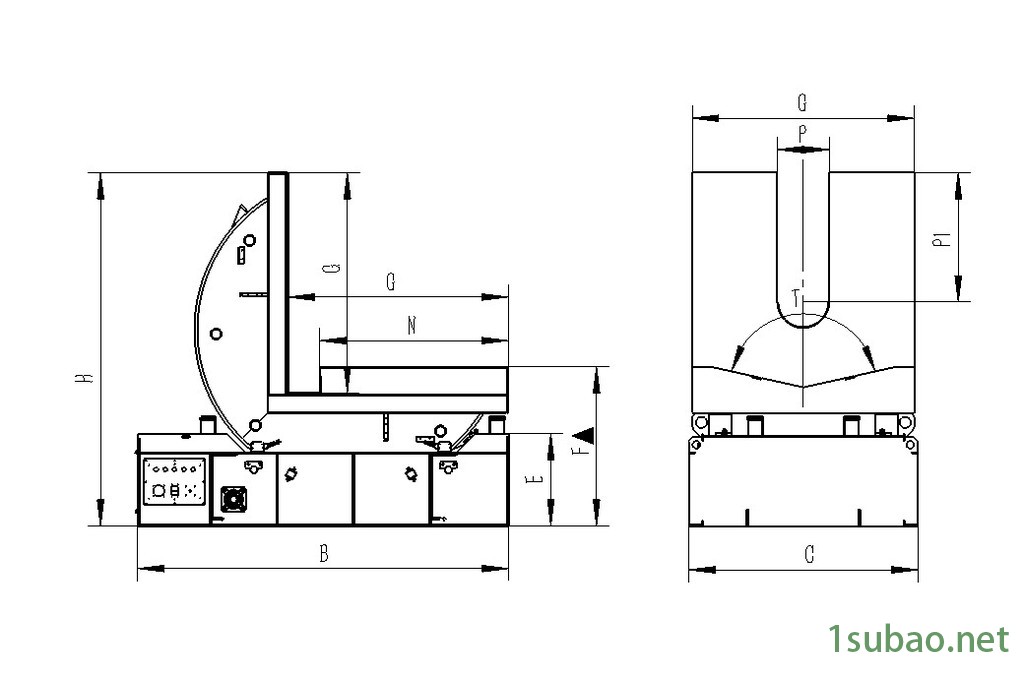

| XB/FZ-平面形式(主要用于磨具/矩形体) | XB/FZ-圆筒形式（适用于钢卷纸卷/圆柱形体） | ||||||||||
| 型号： | B | C | E | F | G | H | F▲ | N★ | T★ | P★ | P1★ |
| 1.0布局 | 1800 | 1050 | 500 | 711 | 1000 | 1716 | 831 | 800 | 145° | 250 | 500 |
| 1.2布局 | 2002 | 1230 | 500 | 711 | 1200 | 1911 | 861 | 1000 | 145° | 280 | 700 |
| 1.5布局 | 2434 | 1440 | 500 | 844 | 1500 | 2356 | 994 | 1300 | 145° | 300 | 850 |
| 1.7布局 | 2700 | 1680 | 560 | 889 | 1700 | 2589 | 1039 | 1500 | 145° | 300 | 950 |
| 2.0布局 | 3174 | 1980 | 560 | 970 | 2000 | 2972 | 1120 | 1800 | 140° | 300 | 1100 |
| 2.5布局 | 3650 | 2356 | 712 | 1174 | 2500 | 3662 | 1324 | 2200 | 140° | 350 | 1300 |
| 备注 | |||||||||||
| 1. 图示意尺寸依照本公司标准执行（支持定制） | |||||||||||
| 2.不同布局尺寸对应承载能力有限取决于电机功率（支持定制） | |||||||||||
| 3.标注★尺寸为本公司执行标准（支持定制） | |||||||||||
