| 材质 | 金属 |
|---|---|
| 产地 | 苏州 |
| 产品认证 | ISO9001 |
| 电源电压 | 220V |
| 分辨率 | 0.01 |
| 光源 | 六环八区 |
| 类型 | 光学显微镜 |
| 外形尺寸 | 1350*800*1520 |
| 执行标准 | 企业标准 |
| 重量 | 170kg |
| 经营模式 | 自产自销 |
| 品牌 | 怡信 |
| 型号 | 刀具预调仪 |
| 加工定制 | 否 |

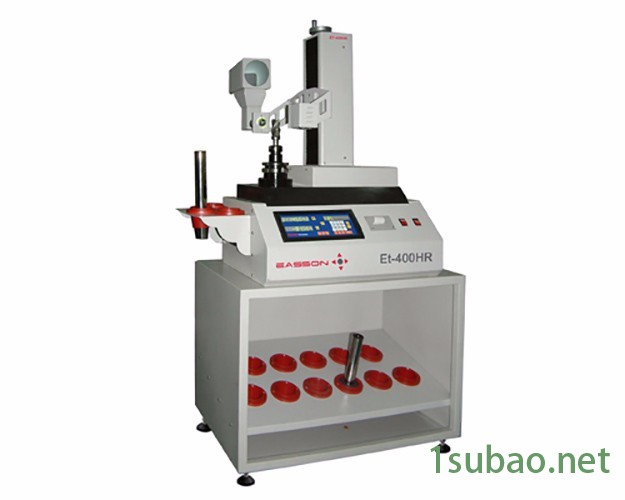

刀具预调仪又称对刀仪，是一种可预先调整和测量刀尖直径、装夹长度，并能将刀具数据输入加工中心NC程序的测量装置。随着装有多刀自动换刀装置的NC机床的普及使用，高精度、高效率刀具预调仪的市场正在持续扩大。刀具预调仪系列产品适用于测量数控机床（包括加工中心和柔性制造单元等）上所使用的镗铣类刀具及车刀类刀具切削刃的**坐标位置，并能检查刀具的刃口质量，测量刀尖角度，圆弧半径及盘类刀具的径向跳动等。仪器的X向、Z向或Y向坐标测量系统采用光栅数显读数。数显表具有公、英制转换及刀具半径与直径自动转换功能，并备有RS 232接口，可根据用户需求配备打印机或使用微机进行数据处理、储存、CRT显示及与CNC系统联机通讯。仪器精密轴系的锥孔锥度为7:24，适用于安装ISO40、45、50的各种刀柄。
·X方向滑动导轨 ·Z方向滚动导轨、提拉式、微调
·天然花岗岩台面 ·外饰面静电喷涂 ·数显系统可选用西班牙进口品牌 ·Z方向微调极限位置指示灯 ·带有光源风冷装置 DTJ II 1540型刀具预调仪技术参数： 测量范围: R(半径) 0-150mm L 40-400mm 数显表分辨率: 0.001mm 影屏放大倍数: 20× 外形尺寸：mm 1150×650×1600 净 重： 0.4t DTJ II 1540型刀具预调仪刀具测量范围可扩展为： 型 号 DTJ II 1540 DTJ II 2040 DTJ II 1550 量程 R(mm) 150 200 150 L(mm) 400 400 500 DTJ II 1540型刀具预调仪测量示意： CCD式高精度刀具预调仪正在成为主流机型 数控加工对刀具预调仪的需求在不断扩大。汽车、半导体等行业要求刀具预调仪产品具有更高的精度和效率。可实现更高测量精度的CCD式刀具预调仪正在取代传统的投影式刀具预调仪成为主流产品。 为了追求加工的高效化、高精度化和提高加工中心的开动率，越来越多的用户将装有CCD数码相机的刀具预调仪作为高精产品使用，而把使用方便、通用性好的投影式刀具预调仪作为标准产品使用。 技术参数编辑 1609 径向**大量程 Ⅰ轴250㎜（直径φ500㎜） Ⅱ轴410㎜（直径φ820㎜ 轴向**大量程 600mm（45mm~600mm) 圆锥柄号 40#,45#,50#,60#(任选两种) 仪器净重 1400kg 仪器毛重 1800kg 包装箱外形尺寸 1900mm×1200mm×2190mm 测量系统分辨率 0.001㎜ 主轴刀套标准锥度 7:24 光学投影屏幕视场直径 130㎜ 光学系统放大倍数 20倍 电源 AC220V ±10%50Hz 气源 0.6±0.1Mpa B.特点： 1.密封性强，可安置于车间使用。 2.径向测量滑架的测量原理符合阿贝原则。 3.径向和轴向测量系统采用英国Renishaw高精度金属尺。 4.1609型的电气及气动控制采用目前国外先进元件及技术。 5.1609型径向和轴向测量滑架的快、慢速运动采用十字推杆开关操作方便。 6.1605、1609型设置两个固定的锥孔，用于两种不同圆锥柄号的测量，消除了常规的互换刀套的方法带来的二次定位误差，两种圆锥柄号由用户任选。 7.具有公、英制转换和直径、半径转换功能。 8.具有存储900把刀具参数的功能，并保证在断电长达一年的时间里所存参数不丢失。
9.具有打印刀具测量值的不干胶标签功能。
