排屑器概述

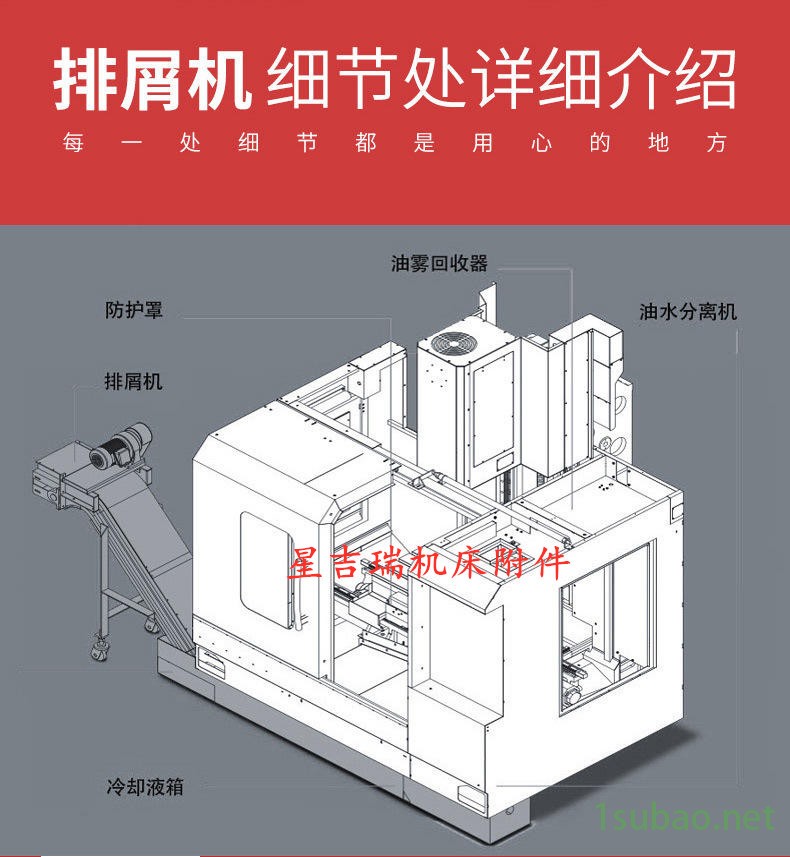

排屑器主要用于收集和输送各种卷状、团状、块状切屑，以及铜屑、铝屑、不锈钢屑、碳块、尼龙等材料，排屑器广泛应用于各类数控机床加工中心组合机床和柔性生产线，也可作为冲压，冷墩机床小型零件的输送装置，应用到卫生，食品生产输送上起到改善操作环境减轻劳动强度，提高整机自动化程度的作用。

特点

安装方便，工作可靠，推进速度可按用户要求，主要零件为不锈钢制成。

1．螺旋排屑器主要用于机械加工过程中金属，非金属材料所切削下来的颗粒状，粉状及卷状切屑的输送．可用于数控车床，加工中心或其它机床安放空间狭窄的地方，与其它排屑装置联合使用，可组成不同结构型式的排屑系统。　

2．磁性排屑器是利用永磁材料所产生的强磁场的磁力，将切屑吸附在排屑机的工作磁板上，或将油中、乳化液中的颗粒状、粉状及长度≤150毫米的铁屑吸附分离出来，输送到指定的排屑地点或集屑箱中。可处理粉状、颗粒状及长度小于100毫米的铁屑及非卷屑，或将油、乳化液中的碎屑分离，输送至指定的排屑箱中。

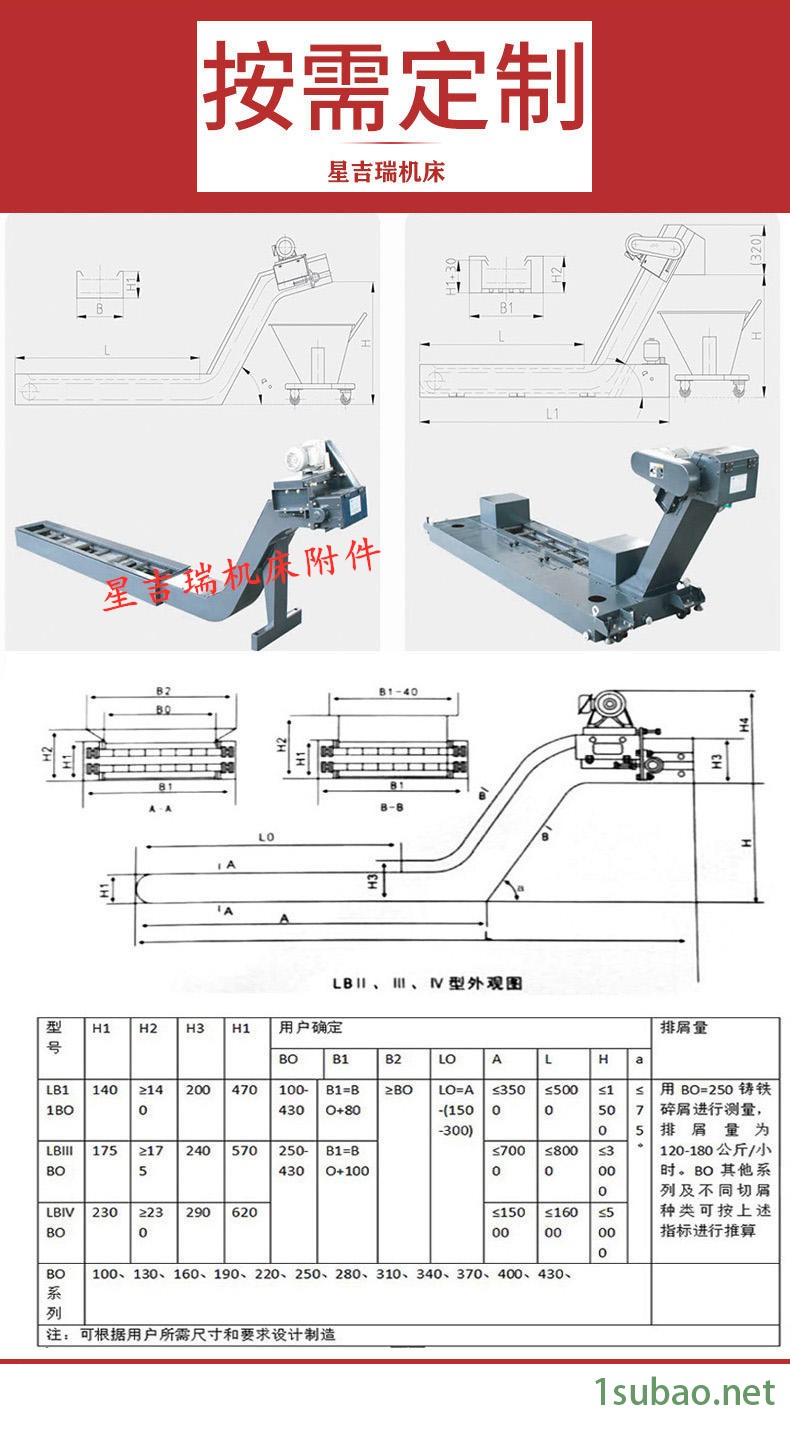

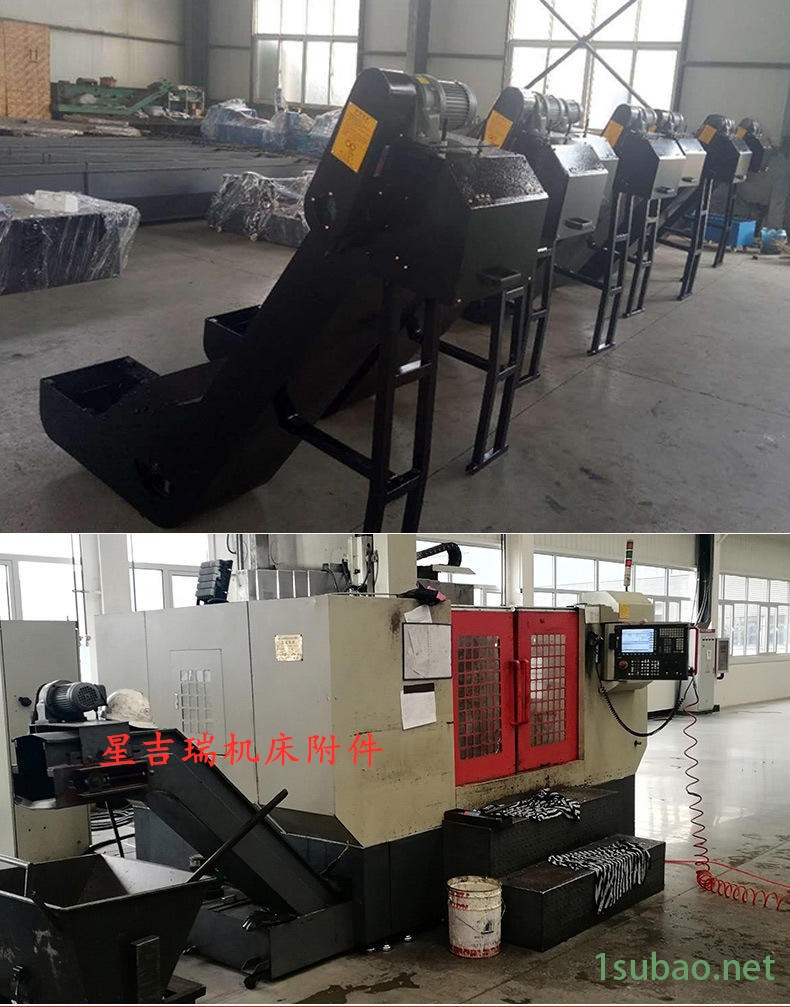

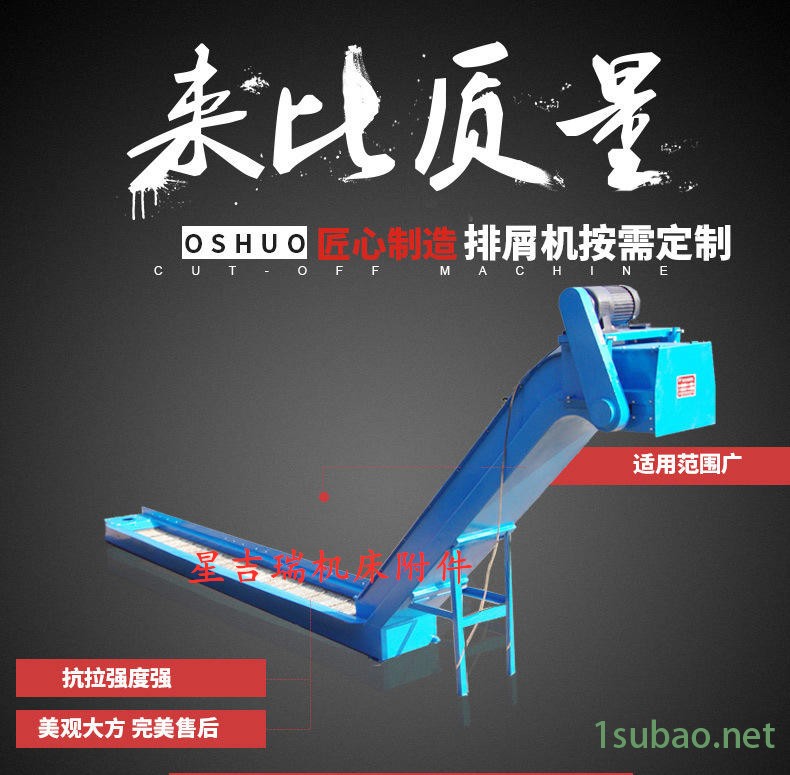

3．链板式排屑器主要用于收集和输送各种卷状，团状，条状切屑．广泛应用于各类数控机床加工中心和柔性生产线等自动化程度高的机床．也可作为冲压，冷墩机床小型零件的输送机．也是组合机床冷却液处理系统的主要排屑功能部件．该设备起到改善操作环境，减轻劳动强度，提高整机自动化程度的作用。

4.刮板式排屑器采用链条拖动刮屑板将切屑沿排屑机底部刮出，以收集和输送颗粒状的金属铁屑、细铁屑、铸件铁屑和非金属切屑，输送流量较大。在湿式加工中磁刮板式排屑机是替代磁性排屑机的 机型本机采取国外技术，流线造型，美观大方，排屑顺畅，体积小、效能高运输平稳，安全可靠、噪声小，具有过载保护功能。

排屑链输送机用于收集和输送各种卷状、团状、条状、块状切屑。广泛用于各类加工中心和柔性生产线等自动化程度高的机床，可作为冲压、冷墩机床小型零件的输送机。也是组合机床冷却液处理系统的主要排屑功能部件。起到改善操作环境，减轻劳动强度，提高整机自动化程度的作用。1、钢制传送带宽度：可根据用户要求定做。 　　2、节距规格参数： 　　节距31.75mm钢制传送带（排屑链板）单排极限拉伸载荷22KN，适用于小型机械或短距离输送。 　　节距38.1mm排屑链板（钢制传送带）单排极限拉伸载荷32KN，适用于短距离输送。 　　节距50.8mm钢制输送带单排极限拉伸载荷58KN，机械强度大，适用于大中型机械和远距离传送。 　　节距101.6mm钢制传送带单排极限拉伸载荷226.8KN，机械强度大，适用于大中型机械和远距离传送。 　　3.钢制传送带（排屑链板）类型： 　　普通I型排屑链板轴销在链板中心，铰链上下凸出相同； 　　上平II型排屑链板轴销在链板的下侧呈下凹上平面状。
