| 材质 | DN32,DN1 5,DN20,DN25,DN40,DN50,DN65,DN80,DN1 00,DN1 25,DN1 50,DN200 |
|---|---|
| 产地 | 中国上海市 |
| 工作温度 | 常温 |
| 规格 | DN15 DN20 DN2532 40 50 65 80 100 150 200 250 300 |
| 连接形式 | 法兰 |
| 外形 | 中型 |
| 用途 | 闸阀 |
| 主体材料 | 不锈钢 |
| 品牌 | 上海讯碟 |
| 型号 | Z41W-16P |
| 加工定制 | 是 |

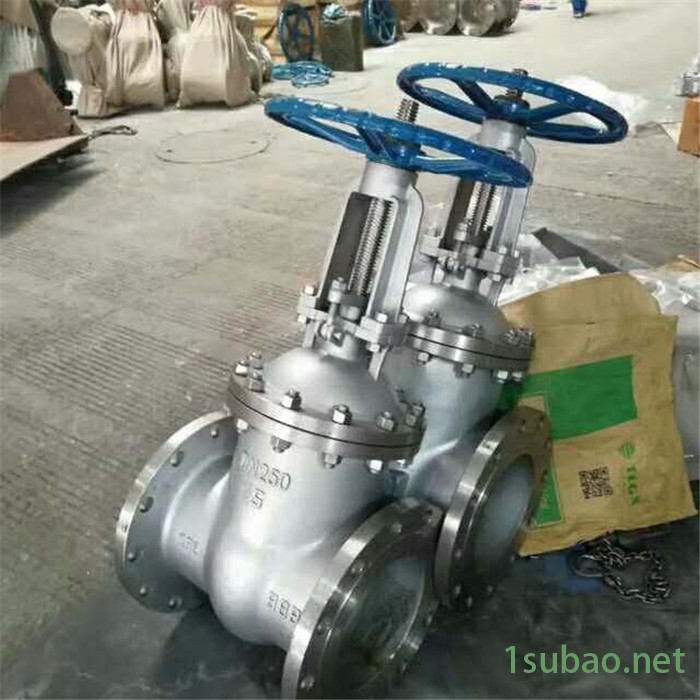

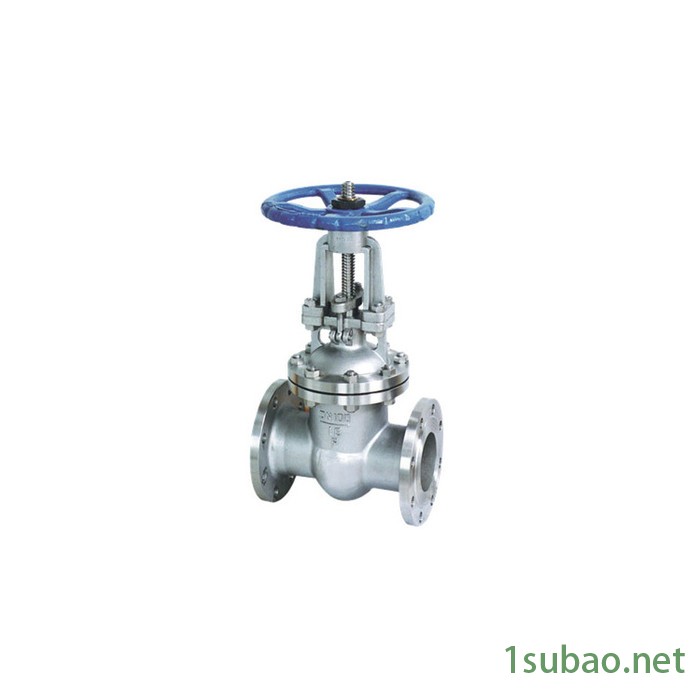

不锈钢法兰闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装
置。
不锈钢法兰闸阀Z41W的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能
作调节和节流。闸板有两个密封面 , 常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 ,
通常为 50, 介质温度不高时为 2°52 。楔式闸阀的闸板可以做成一个整 体，叫做刚性闸板；也可以做成能产
生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。
不锈钢法兰闸阀产品特点
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
不锈钢法兰闸阀执行标准
设计规范：GB/T 12234
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220
