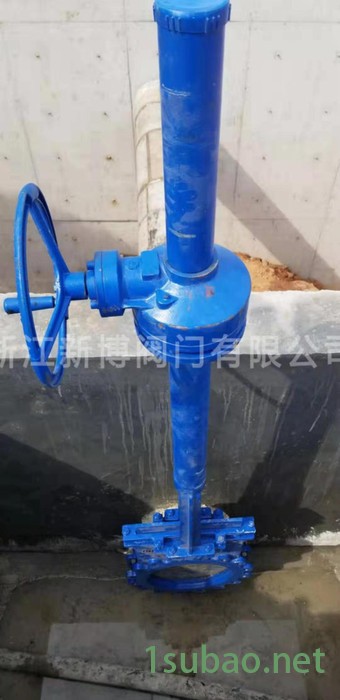

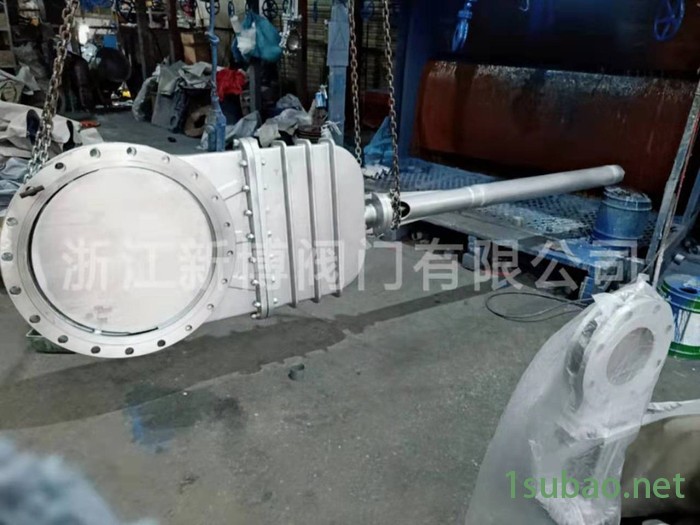

预售 新博DMZ73 加长杆刀闸阀

主要零部件材质

构造图及主要外形及连接尺寸(mm)

MPa DN L D D1 D2 H N-M D0 W(Kg) 1.0 50 43 160 125 100   4-M16 180 65 46 180 145 120 4-M16 180 80 46 195 160 135 4-M16 220   100 52 215 180 155 8-M16 220   125 56 245 210 185 8-M16 230   150 56 280 240 210 8-M20 280 200 60 335 295 265 8-M20 360 250 68 390 350 320   12-M20 360 300 78 440 400 368 12-M20 400 350 78 500 460 428 16-M20 400 400 102 565 515 482 16-M22 400 450 114 615 565 532 20-M22 530 500 127 670 620 585 20-M22 530 600 154 780 725 685 20-M27 600 700 165 895 840 800 24-M27 600 800 190 1010 950 898 24-M30 680 900 203 1110 1050 1005 28-M30 680 1000 216 1220 1160 1115 28-M30 700 1200 254 1450 1380 1325 32-M36 800 1.6 50 43 160 125 99 4-M16 180 65 46 185 145 120   4-M16 180 80 46 200 160 135 8-M16 220 100 52 220 180 155 8-M16 220 125 56 250 210 185 8-M16 230 150 56 285 240 210 8-M20 280 200 60 340 295 265 12-M20 360 250 68 405 355 310 12-M22 360 300 78 460 410 375 12-M22 400 350 78 520 470 435   16-M22 400 400 102 580 525 485 16-M27 400 450 114 640 585 545 20-M27 530 500 127 715 650 609 20-M30 530 600 154 840 770 720 20-M36 600 700 165 910 840 788   24-M36 600 800 190 1025 950 898 24-M36 680 900 203 1125 1050 998 28-M36 680 1000 216 1255 1170 1110 28-M42 700 1200 254 1485 1390 1325 32-M48 800
