| 标准 | 国标 |
| 材质 | 不锈钢 |
| 产地 | 浙江温州 |
| 工作温度 | 常温 |
| 公称通径 | DN50-DN600 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 手动 |
| 适用介质 | 水 |
| 外形 | 中型 |
| 用途 | 截止 |
| 可否定做 | 不可以 |
| 零部件及配件 | 手轮 |
| 压力环境 | 常压 |
| 主体材料 | 不锈钢 |
| 类型(通道位置) | 直通式 |
| 品牌 | 中诚 |
| 型号 | Z41W |
| 加工定制 | 否 |

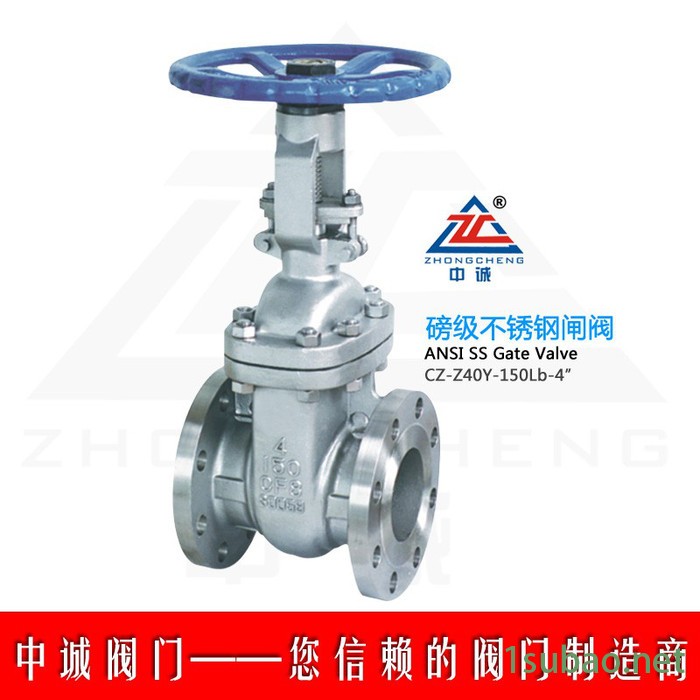

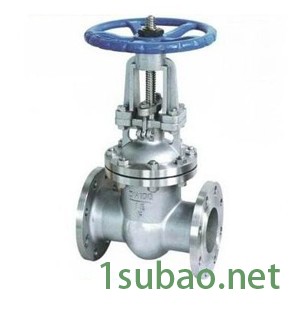

Z41W法兰不锈钢闸阀
 |
| |
| Z41W法兰不锈钢闸阀产品特点
结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
密封面采用不锈钢和硬质合金，使用寿命长
采用柔性石墨填料、密封可靠，操作轻便灵活
驱动方式为手动、气动、电动、齿轮传动
结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式 执行标准
设计规范：GB/T 12234
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220 Z41W法兰不锈钢闸阀-性能规范 | 型号 | 公称压力
(MPa) | 实验压力 | 工作温度(℃) | 适用介质 | | 强度水（MPa） | 密封（水）空气（MPa） | 低压密封空气（MPa） | | Z41H-16C
Z41W-16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤425 | 硝酸类 | | Z41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 醋酸类 | | Z41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | 硝酸类 | | Z41W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 醋酸类 | Z41W法兰不锈钢闸阀-主要零件材质 | 阀体/阀盖 | ZGICr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02 | WCB | | 零件名称 | ZGICr18Ni9Tit系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12M02Ti系列 | ZG00Cr17Ni14M02系列 | WCB系列 | | 闸板 | ZGICr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02 | 1Cr13 | | 阀杆 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12M02Ti | 00Cr17Ni14M02 | 1Cr13 | | 填料 | PTFE编织 | PTFE编织 | PTFE编织 | PTFE编织 | 石墨 | | 垫片 | 304L＋PTFE | 304L＋PTFE | 316＋PTFE | 316L＋PTFE | 石墨 | | 压盖 | ZGICr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02系列 | WCB | | 填料压环 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12M02Ti | 00Cr17Ni14M02 | 1Cr13 | | 螺栓 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA | | 螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 | Z41W法兰不锈钢闸阀-1.6MPa主要连接尺寸 | 尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | | L | mm | 130 | 150 | 160 | 180 | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | | H | mm | 175 | 180 | 210 | 210 | 350 | 358 | 373 | 435 | 500 | 614 | 674 | 818 | 1225 | 1415 | 1630 | 1780 | 2050 | 2181 | 2599 | | W | mm | 180 | 180 | 200 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 360 | 400 | 450 | 500 | 500 | 600 | 720 | 720 | 720 |
|
