| 连接形式 | 法兰 |
|---|---|
| 主体材料 | 不锈钢 |
| 公称通径 | DN80-DN500（mm） |
| 适用介质 | 水 |
| 密封形式 | 硬密封型 |
| 标准 | 国标,美标，德标 |
| 外形 | 中型 |
| 流动方向 | 双向 |
| 驱动方式 | 电动 |
| 零部件及配件 | 执行器 |
| 用途 | 锁闭 |
| 压力环境 | 常压 |
| 工作温度 | 常温 |
| 3C阀门类别 | 工业 |
| 压力 | 0.6MPA-1.6MPA |
| 材质 | 不锈钢 |
| 品牌 | 新博 |
| 型号 | SCZ973 |

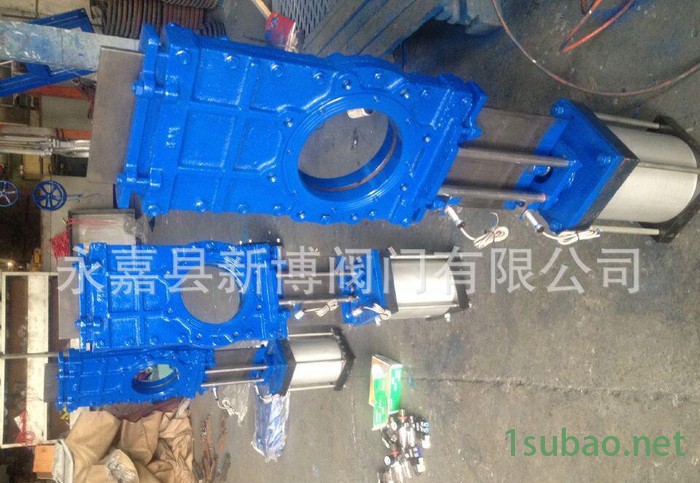

SCZ973插板阀
一、产品优点
1、双向密封，带两个阀座封圈，此闸板更长且底部伸出阀体，需要两个密封填料装置。
2、闸板形成一个孔状通径，其作用是，闸板开启时，介质能全部流走，没有滞留，闸板关闭时能全部密封。
3、在介质浓度较高条件下，也能保持阀座密封，由于没有滞留区，闸板底部五介质堆积。
4、该产品适用于制糖，化学设备（干燥器、反应器）的装卸和造纸厂的浆料出口处，用于回收混有大量杂质的
二、主要零件材料
| 零件名称 | 材料 | 零件名称 | 材料 |
| 阀体 | 1CF18Ni9Ti CF8M CF8 CF3M CF3 WCB | 阀杆 Stem | 1CF18Ni9Ti |
| 阀座密封圈 | 橡胶或PTFE | 支架 | 不锈钢 |
| 阀体间密封垫片 | 橡胶或PTFE | 填料压盖 | 不锈钢 |
| 阀体 | 1CF18Ni9Ti CF8M CF8 CF3M CF3 WCB | 填料 | 石墨或PTFE |
| 阀体装配螺栓 | B7 | 填料压盖螺栓 | B7 |
设计制造 Design and manufacture: JB/T8691-1998
结构长度 structural length: GB/T15188.2-94
法兰连接 Flange connection: GB/T9113.1-2000 JB/T79-94
试验与验收 testing and acceptance: GB/T13927-92
主要零部件材质 Key parts material
| 阀体、上盖Valve body, upper cap | 碳钢、不锈钢Carbon steel, stainless steel |
| 阀板Valve plate | 碳钢，不锈钢stainless steel |
| 阀杆Stem | 不锈钢stainless steel |
主要性能规范 Key performance indicators
| 公称压力Nominal pressure | PN |
| 壳体试验Casing test | 1.5XPN |
| 密封试验Leak test | 1.1XPN |
| 工作温度Operating temperature | 橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃Rubber 80℃, PTFE≤180℃, hard sealing ≤425℃ |
| 适用介质Working medium | 糖浆、纸浆、污水、煤浆、灰、渣水混合物Syrup, paper pulp, sewage, coal slurry, dust, slag-water mix |
