| 加工定制 | 是 |
|---|---|

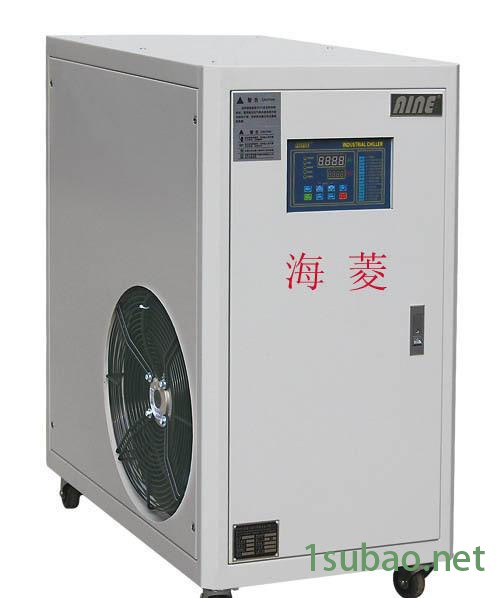

| 类型 | 激光冷水机 |
| 标准制冷量 | 5.67（kw） |
| 输入功率 | 2.6（kw） |
| 外形尺寸 | 800*480*850 |
| 重量 | 120（kg） |
| 应用领域 | 射出成型,塑胶,化工,医药 |
| 结构类型 | 密封式 |
| 品牌 | 海菱 |
| 型号 | HL-02A |

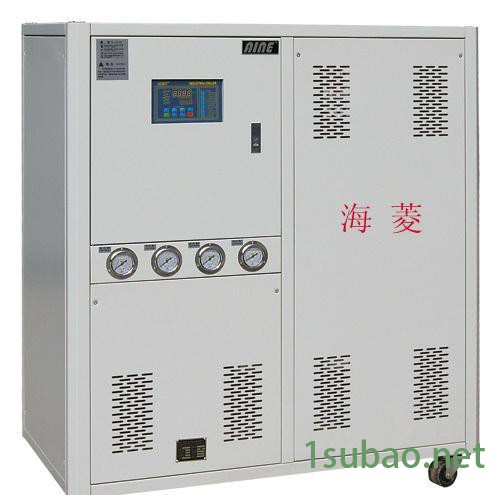

参数 Parameter | 型号 Model | HL-10A | HL-12A | HL-15A | HL-20A | HL-25A | HL-30A | HL-40A | HL-50A | ||
制冷量 Cooling Capacity | Kw | 28.01 | 33.79 | 44.15 | 59.08 | 71.72 | 87.20 | 113.58 | 135.49 | ||
50Hz/60Hz | 32.78 | 39.53 | 51.65 | 69.12 | 83.91 | 102.02 | 132.89 | 158.52 | |||
Kcal/h | 24089 | 29059 | 37965 | 50805 | 61683 | 74992 | 97675 | 116521 | |||
50Hz/60Hz | 28184 | 33999 | 44419 | 59442 | 72169 | 87741 | 114280 | 136330 | |||
电源 Power Supply | Volt | 3N-380V/415V-50Hz/60Hz | |||||||||
制冷剂 Refrigerant | 名称 Name | R22 | |||||||||
充注量Fill | Kg | 4.3x2 | 5x2 | 6.5x2 | 8.5x2 | 10.5x2 | 12.5x2 | 17x2 | 20.5x2 | ||
控制方法control type | 毛细管 | 外平衡式热功力膨胀阀With hermetic gyral or piston | |||||||||
压缩机 Compressor | 类型Type | 全旋式或活塞式封闭涡 With hermetic gyral or piston | |||||||||
功率Motor | Kw | 3.75x2 | 4.5x2 | 5.5x2 | 7.5x2 | 9.4x2 | 11.3x2 | 15x2 | 18.8x2 | ||
冷却风量Air Flow | m3/h | 10000 | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 48000 | ||
冷冻水 Freeze Water | 水量Flow | m3/h | 4.82 | 5.81 | 7.60 | 10.16 | 12.34 | 15.00 | 19.53 | 23.30 | |
5.64 | 6.80 | 8.89 | 11.89 | 14.44 | 17.55 | 22.85 | 27.27 | ||||
水箱Tank | m3 | 0.188 | 0.188 | 0.285 | 0.285 | 0.405 | 0.405 | 0.61 | 0.61 | ||
进出水管径In/Out pipe size | G1-1/2" | G1-1/2" | G2" | G2" | G2-1/2" | G2-1/2" | G3" | G3" | |||
水泵 Pump | 功率Motor | Kw | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 3.75 | 3.75 | 3.75 | |
扬程Raise | KPa | 205 | 205 | 205 | 220 | 220 | 240 | 240 | 240 | ||
外形 尺寸 Dimension | 长 Length | mm | 1475 | 1460 | 1800 | 1960 | 2080 | 2080 | 2300 | 2300 | |
宽 Width | mm | 715 | 800 | 890 | 940 | 1000 | 1000 | 1220 | 1220 | ||
高 Height | mm | 1695 | 1780 | 1880 | 1960 | 2055 | 2055 | 2310 | 2310 | ||
重量 Weight | Kg | 350 | 370 | 520 | 590 | 790 | 880 | 1100 | 1280 | ||
备注：
1. 冷量是依据冰水入口温度12℃,出口温度7℃;环境干球球温度35℃，湿球温度24℃计算得出。
2. Nominal cooling capacity conditions: chilled water in 12℃,out7℃; entering DB 35℃,WB 24℃.
