| 类型 | 三头研磨机 |
|---|---|
| 产品别名 | 三头研磨机 |
| 产品类型 | 全新 |
| 研钵直径 | 120 |
| 产地 | 江西赣州 |
| 结构形式 | 卧式 |
| 重量 | 200 |
| 品牌 | 伟铭 |
| 型号 | 三头研磨机 |
三头研磨机工作原理：
XPM- Φ 120 × 3 三头研磨机是一种干法磨细分析样品的研磨设备 , 配备了时间数码显示和定时装置。主要供冶金、建材、化工、煤炭、水电、商检、地质等部门实验室磨细分析样品之用 , 也可以供有关方面作为磨细一般少量物料之用。
结构说明：

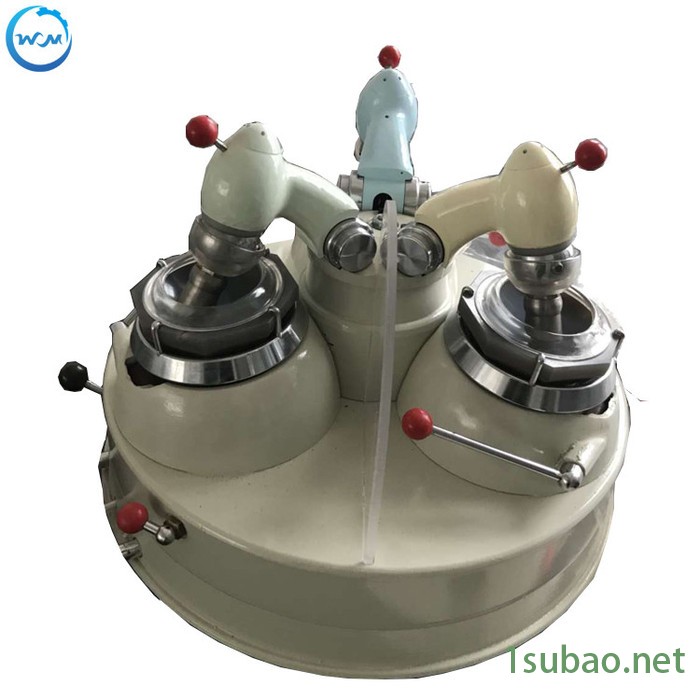

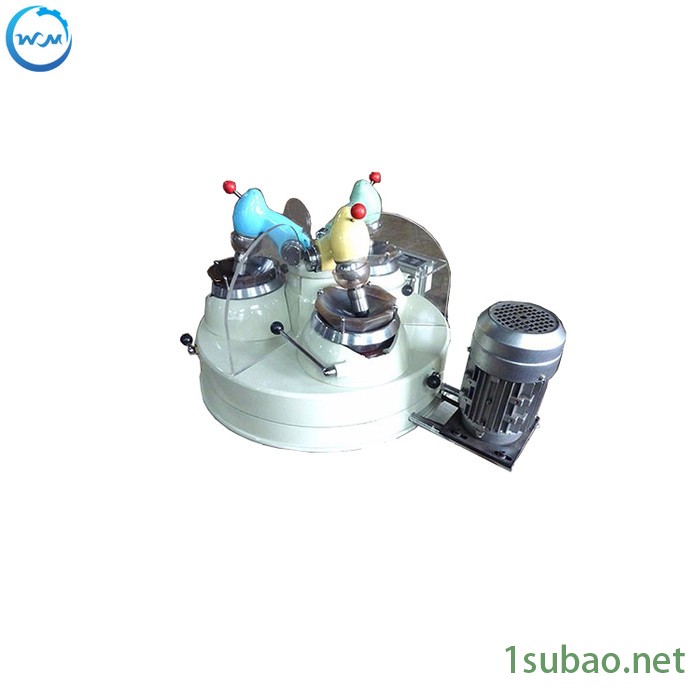

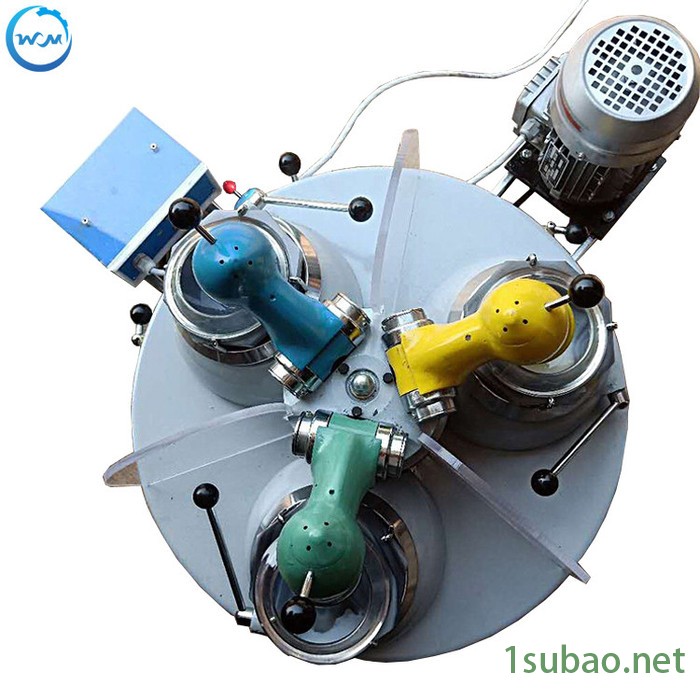

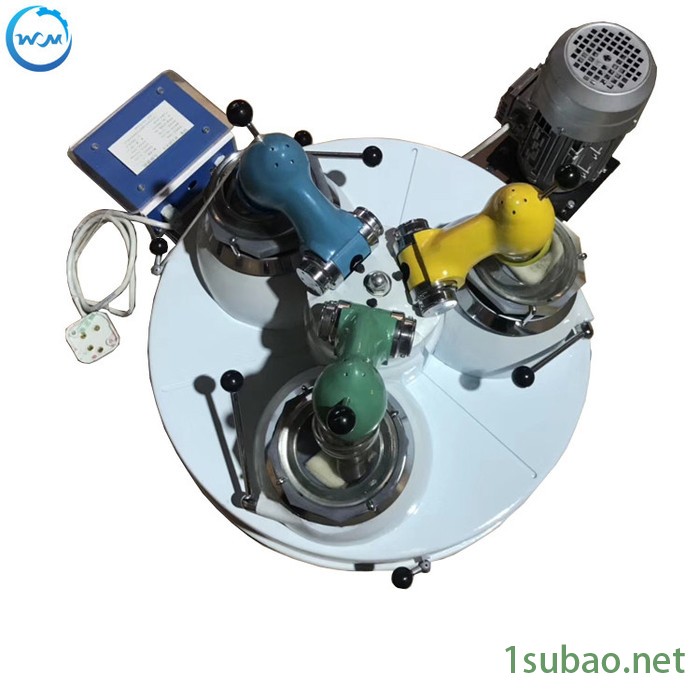

本机结构主要由三套磨头、离盒器、研钵支座、等总装组成。 磨头、研体支座和离合器互成120°均匀地安装在转座上，转座的轴承中，在底座正面装有接料支板及电器，左方装有电机。当离合器接通时，电机通过皮带轮，齿轮轴，万向节带动磨头旋转。齿轮轴的另一头和研钵支座的齿轮啮合。由于研棒的正转和研钵的同向自转产生相对滑动，借磨头的自重产生压力磨细物料。
离合器是常闭干式磨擦离合器。磨擦离合器的结合和脱开是靠杠杆绕支钉的上下摆动实现的，杠杆上抬时，弹簧被压缩，磨擦片与齿轮脱开。杠杆下移时，弹簧复位，磨擦片与齿轮端面贴面贴合，从而传递动力。 杠杆的上下移动靠操纵手柄实现。手柄在图示右边时，离合器贴合，逆 时针旋转到左边时，装在转盘里的轴靠偏心作用推动销子，顶起杠杆的调节螺丝，杠杆向上摆动，将离合器脱开。在使用过程中，当磨擦损时，可松开螺帽，向下调节调整螺丝。
由于每一对研具都有单独的离合器操作，因此三对研具的运动互不影响，即可同时工作，也可使其中一对或二对工作。
磨头结构，当动力由离合器万向节传来时，由锥齿轮轴，锥齿轮带动轴旋转，由于偏心作用，轴带动轴承座及其上的研棒座，研棒绕轴作旋转运动。
磨头压力的调节是靠调节盘簧的松紧来实现的。 由于旋转臂两侧装有两根轴，这两根轴分别装在轴承座的轴承上，固定在座盖，因此旋转臂可绕轴的轴心线旋转，为了调整磨头压力，在左右轴承座的外侧均装有一根盘簧它的一端上，另一端卡在轴上。当松开半园头螺钉，如果朝着研磨离开方向旋转盖，则盘簧收紧，磨头的压力可适当减少，反之，则磨头的压力可适当增加。用户可根据不同研磨对象自行调整，出厂时盘簧调整到减轻磨头压力的状态。
研钵支座的结构，当动力由齿轮传来时，摩擦轮带动摩擦环，从而使研钵旋转。另外轴承座通过轴铰接于研钵支座横孔中，当抬起磨头，取下钵罩，操纵手柄，则研钵随同轴承座绕轴旋转，以便倒也已磨好的物料
三头研磨机安装说明：
本机是由制造工厂装配调试后整机销售的，用户收到本机时应进行必要的检查，主要观察、消 除在运输过程中可能产生的影响。本机好安放在有抽风除尘装置的工作台上。本机不需要专门的基础安装，清理包装油脂，在未接上皮带前接好电源和地线。试开车，使电机按标定的方向运转，以防止电动机反转。电动机反转会使一些连接件松动，或损坏设备。确定电动机运转方向与标定的方向一致后，方可装上电动机皮带进行试车。
三头研磨机使用说明：
1.装料：将磨头往上抬起靠放在座盖上，拿下研钵上的罩子将待磨物料放入研钵内，罩上罩子，放下磨头。
2、研磨：启动电机，顺时针转动离合器手柄，即可合上摩擦离合器，使磨头、研钵，转动而对物料进行研磨。
3、卸料：逆 时针转动离合器手柄，断开摩擦离合器，使研棒和研钵停止运动。抬起磨头取下钵罩，将接料容器放于接料架的相应位置，转动位于研钵左方的长手柄，使研钵旋转升至接料器上方搁住，用毛刷将研钵内的粉末刷入接料器内，料卸完后将研钵复位，重新开始装料。
4、转位：电机在运转而需要磨头换位时，只要用左手轻压一下位于接料架左下方的手柄套，磨机上部即可自行转运，当转至120°即另一个研钵至卸料位置时自行停止，在电机没有运转的情况下需要换位时，操作方法同前，另外需要右手轻转下转盘即可。
注意事项：
1.磨头抬起时，须搁稳；磨头放下和研钵复位时，须轻放。否则将会损坏研钵和研棒。
2.工作完毕后，须将磨头放下，断开三个摩擦离合器，并检查电源开关是否已经关闭。用机罩将设备罩好。
3.电动机和研磨机上的轴承，每1～2年 检修保养清洗换油一次。
规则：
1.操作本机的人员，须经过技术教育，并仔细阅读本说明书。
2.设备运转时严禁维修、拆卸设备。
3.本机器的电器设施应良好接地，电线装入绝缘管内。
4.根据标准规定，电器保护装置和人身保护装置用户要自行根据现场情况予以解决再次检查设置。依据工作环境检查原设备防护装置是否合理、完好，发现隐患时，应立即排除。
