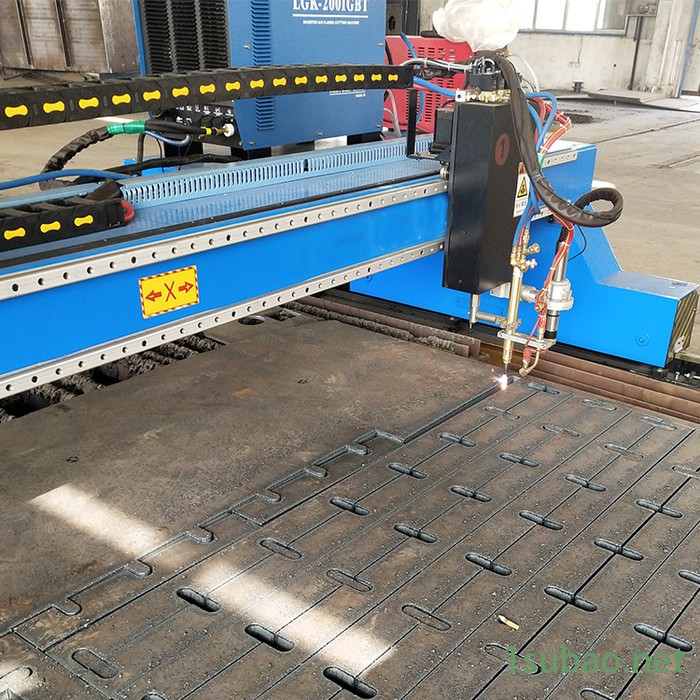

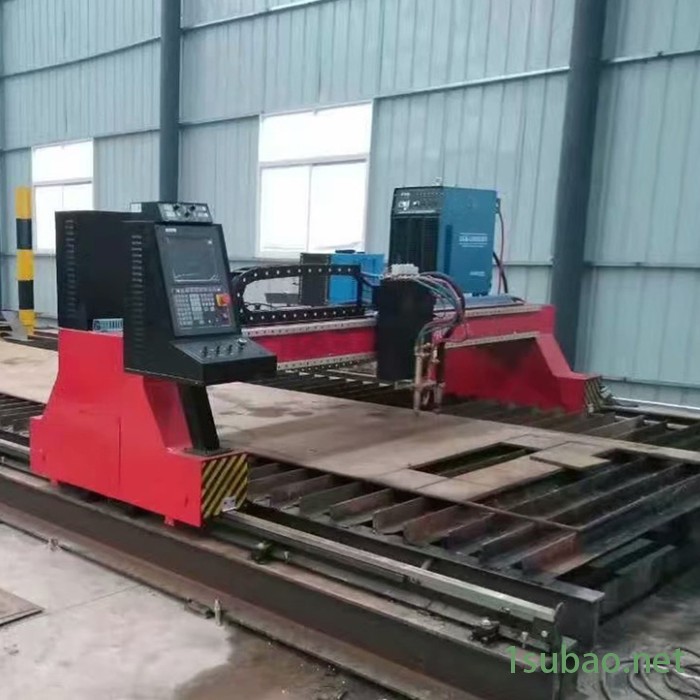

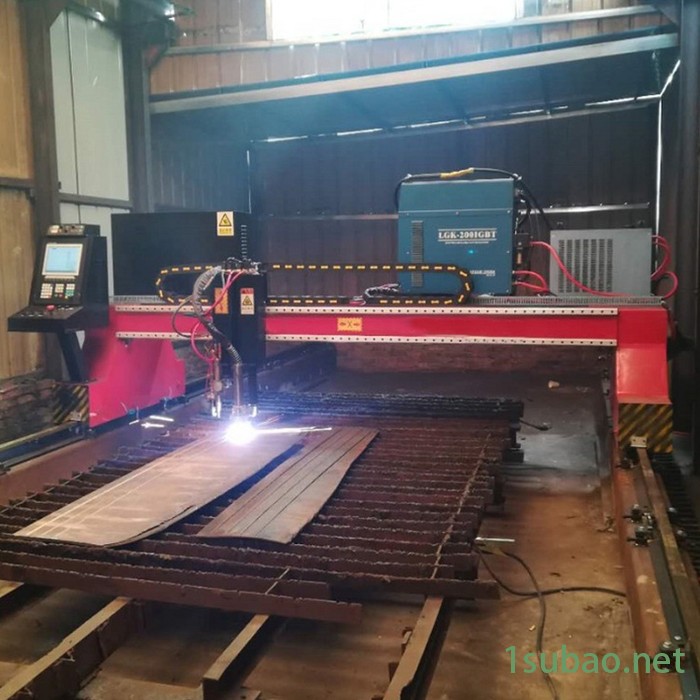

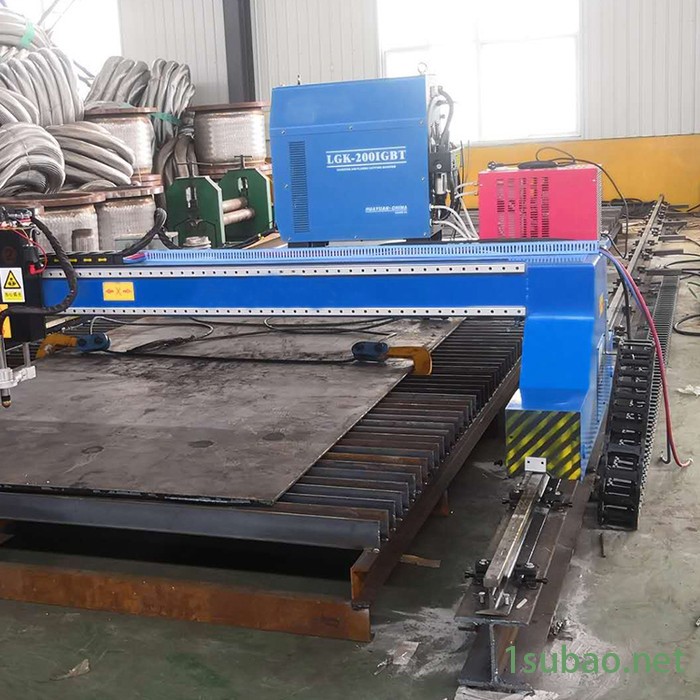

龙门式数控等离子切割机

龙门式结构，横向跨度有2m-10m等多种规格，均采用双轴心导轨、双边驱动，可根据用户要求配置多把火焰、等离子割炬及配套自动调高系统，可配置成数控切割与直条切割两用，以及相贯线使用. 两边分别以齿轮齿条传动，工业造型结构，先进的人性化工控技术，配置高端等离子系统、传动系统、控制系统主要针对中厚板切割。CM05

龙门式数控等离子切割机

适用于造船，钢结构，电力，锅炉，机车车辆，石油化工等制造行业的高精度钢板热切割的新型自动化设备。产品主要应用于造船、锅炉制造、容器制造、建筑、桥梁、机械、钢结构制造等领域的板材、管材和线材型金属材料进行电脑全自动控制的数控火焰切割机。可切割碳钢、不锈钢及各种有色金属，应用范围广，市场容量大。

该结构可以做成，龙门管板式数控切割机，龙门钻切式数控切割机，多头数控切割机等

产品特点

1.横梁：采用方管对焊结构，具有刚性好，精度高，自重轻，惯量小的特点。所有焊接件均振动时效去应力处理，有效的防止了结构变形；

2.纵、横向驱动：均采用精密齿轮齿条（7级精度）传动。横向导轨采用台湾进口的直线导轨，纵向导轨是由精密加工的特质钢轨制成，保证了切割机的运行平稳，精度高，且经久耐用，清洁美观；减速采用行星齿轮减速器，可以保证运动的精度和平衡度；

3.纵向驱动架（端架）：两端装有水平导向轮，可调整驱动架底部偏心轮对导轨的压紧程度，使整机在运动中保持稳定的导向。装有除尘器，随时刮扫积聚在导轨表面的杂物；

4.驱动系统为国产步进驱动，根据用户需要可选用世界产品——进口日本松下交流伺服驱动/国产伺服驱动，使整机更加运行平稳，速度变速范围更宽，加速时间短；

5.升降体采用铝合金结构体，升降导向采用直线导轨，升降提升采用滚珠丝杠提升；

6.简单易用的自动编程系统,使数控编程不再复杂,轻而易举；

7.数控控制系统采用自主研发控制系统，具有国内为优良的稳定性和**抗干扰能力。

系统性能

1、系统正常工作的温度环境为：-20℃至+70℃

2、系统能够承受电网电压的波动范围为：AC 220V

3、控制精度：±0.001mm

系统特色

1.系统功能完善、稳定性高、抗干扰性强，适用国内外各种等离子电源；

2.突出价格优势，具有极强的性的价比；

性能指标

1、显示器： 5英寸LCD监视器

2、外部接口：USB

3、按键与机箱：全钢结构完全屏蔽，防电磁辐射、防静电。

4、操作界面中文提示，图形显示面板上有各种工作状态指示，数控及驱动采用模块式集成化设计，操作与维护简单方便。
