| 样式 | 卷帘式护罩 |
|---|---|
| 适用机床 | 车床 |
| 是否库存 | 是 |
| 是否批发 | 是 |
| 护罩总宽度 | 500 |
| 防护部位 | 导轨 |
| 拉伸后长度 | 500 |
| 压缩后长度 | 500 |
| 行程长度 | 400 |
| 护罩内部宽度 | 200 |
| 护罩内部高度 | 200 |
| 导轨高度 | 200 |
| 导轨宽度 | 200 |
| 品牌 | 恒力 |
| 型号 | HL023 |

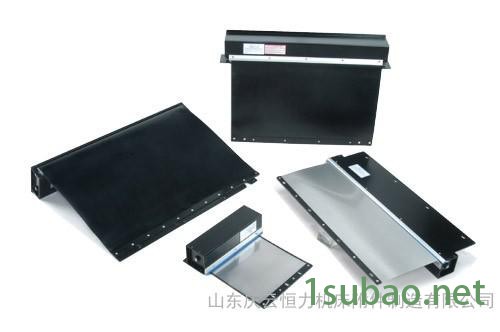

卷帘防护罩在空间小而且不需严密防护的情况下,卷帘防护罩可以代替其它护罩.可水平,竖直或任意混合方向上安装使用.
自动伸缩式防护带对于导轨，导螺杆和其它精密机床部件的防护近年来已经越来越重要，在各种解决方式中，自动伸缩式防护带有以下优点：简捷、低成本、运行安静、高速、总体积小（因而冲程长）并且装配容易。外壳用不锈钢材料制成的自动伸缩式防护带，是由外壳、弹簧轴、和纤维布等组成，外壳是用不锈钢或冷轧板制成，并经表面防腐处理，内部结构是经过热处理钢带组装而成，该产品结构严紧、合理、无噪音、适合空间小，行程大、且运动快的机床设备使用。

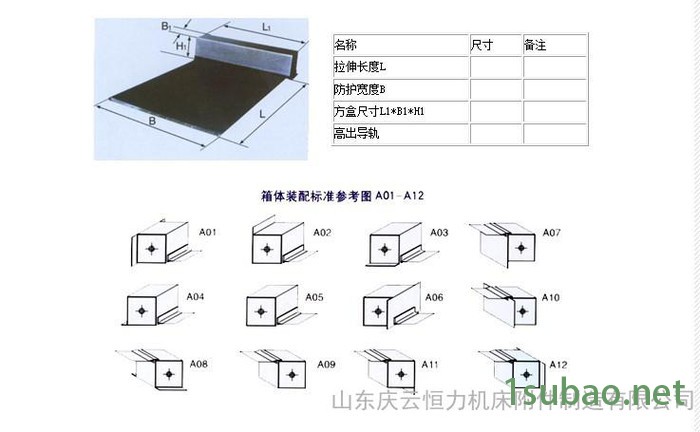

订购自动伸缩式防护带需提供以下数据：拉伸长度、连接厚度、方盒宽度、防护宽度、连接高度、高出导轨、方盒总高度、方盒宽度、方盒高度
材料：三防布钢带铝型材
自动伸缩式防护带设计参数:（01型） |
带宽 | 带厚 | 蛇形管直径 | |||||||||||
20mm | 25mm | 35mm | 42-50mm | 60-80mm | 90-130mm | ||||||||
冲程 | 缠绕圈数 | 冲程 | 缠绕圈数 | 冲程 | 缠绕圈数 | 冲程 | 缠绕圈数 | 冲程 | 缠绕圈数 | 冲程 | 缠绕圈数 | ||
150mm | 0.2-1.4 | 300 | 27-33 | 400 | 32-34 | 400 | 41-48 | 450 | 48-67 | 500-700 | 66-96 | 800-1800 | 97-154 |
250mm | 0.2-1.4 | 500 | 28-37 | 600 | 33-41 | 600 | 42-51 | 700 | 49-71 | 1000-1300 | 67-103 | 1400-2300 | 89-157 |
350mm | 0.2-1.4 | 600 | 28-38 | 700 | 33-44 | 800 | 43-53 | 900-1100 | 50-76 | 1300-1700 | 68-108 | 1800-2800 | 99-160 |
500mm | 0.2-1.4 | 700 | 29-40 | 800 | 34-46 | 900 | 43-54 | 1200-1500 | 50-80 | 1900-2300 | 69-113 | 2500-4000 | 100-167 |
750mm | 0.2-1.4 | 800 | 29-41 | 900 | 34-47 | 1100 | 44-57 | 1400-1700 | 51-83 | 2200-2700 | 70-116 | 2800-4500 | 100-170 |
1000mm | 0.2-1.4 | 900 | 30-43 | 1000 | 35-48 | 1300 | 44-59 | 1700-2000 | 52-87 | 2400-3100 | 70-120 | 3400-5000 | 100-172 |
1250mm | 0.2-1.4 | 1000 | 30-45 | 1200 | 35-51 | 1500 | 45-60 | 2000-2300 | 53-90 | 2700-3400 | 71-122 | 3700-5500 | 101-175 |
1500mm | 0.2-1.4 | 1200 | 31-48 | 1500 | 37-54 | 1800 | 46-64 | 2200-2400 | 54-91 | 3000-3700 | 71-124 | 4000-6500 | 101-180 |
以上数据单位为mm,对于钢带来说请参照材料表格中蛇形管的**小直径。
