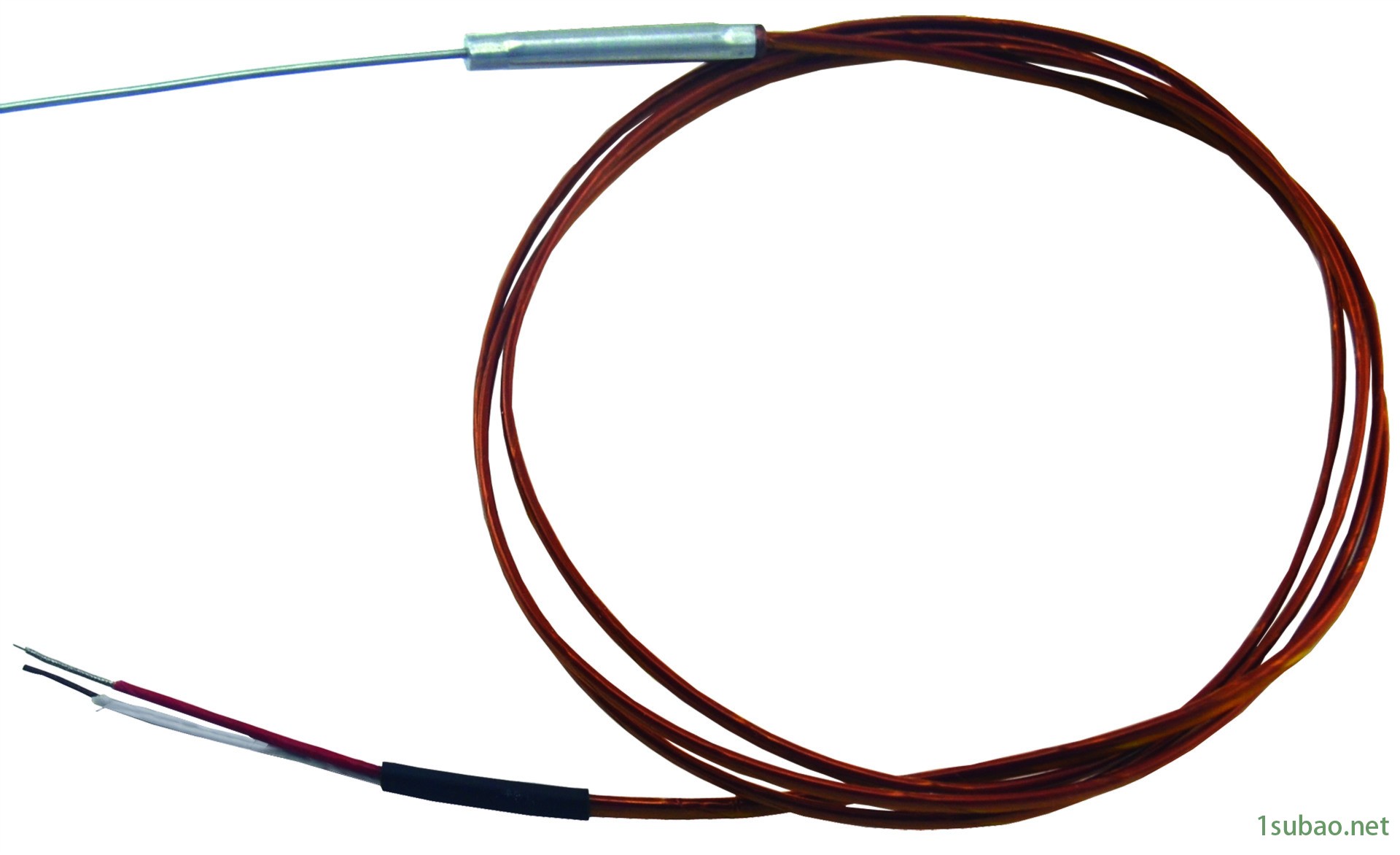

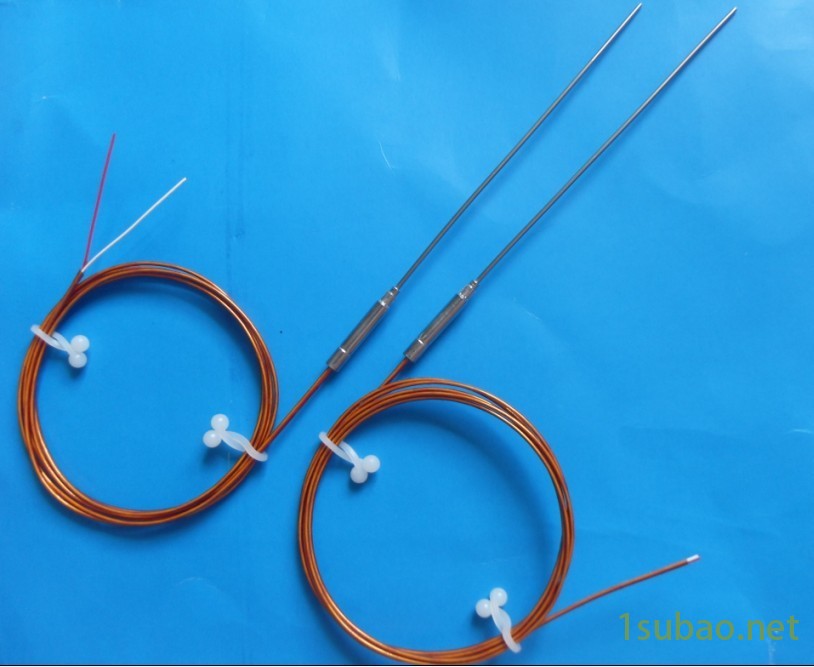

| 品牌 : | 米嘉 | 型号 : | B02-针式普通 |
| 加工定制 : | 是 | 测量范围 : | -200-800℃ |
| 品种 : | 金属管封闭 | 分度号 : | J;K |
| 允差等级 : | 1 | 热响应时间 : | 1s |
| 联接型式 : | 多种可选择 | 外形尺寸 : | 1.0mm |
1、应 用
通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的0°C1300°C范围内液体、蒸汽和气体介质以及固体表面温度。
2、特 点
·装配简单，更换方便
·压簧式感温元件，抗振性能好；
·测温范围大
·机械强度高，耐压性能好
3、工作原理
热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
4、主要技术参数
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
5、常温绝缘电阻
热电偶在环境温度为20±15°C，相对湿度不大于80，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000Ω.m。
6、测量范围及允差
允 差 等 级 | |||||
I | II | ||||
型号 | 允差值 | 测温范围°C | 允差值 | 测温范围°C | |
K | ±1.5°C | -40+375 | ±2.5 °C | -40+333 | |
±0.004ltl | 3751000 | ±0.0075 ltl | 3331200 | ||
N | ±1.5°C | -40+375 | ±2.5°C | -40+333 | |
±0.004 ltl | 3751000 | ±0.0075 ltl | 3331200 | ||
E | ±1.5°C | -40+375 | ±1.5°C | -40+333 | |
±0.004 ltl | 375800 | ±0.004 ltl | 333900 | ||
J | ±1.5°C | -40+375 | ±1.5°C | -40+333 | |
±0.004 ltl | 375750 | ±0.004 ltl | 333750 | ||
T | ±1.5°C | -40+125 | ±1°C | -40+133 | |
±0.004 ltl | 125350 | ±0.0075 ltl | 133350 | ||
