| 品牌 : | 超锐 | 型号 : | ck6140 |
| 售后服务 : | 整机质保一年 | 数控机床分类 : | 数控车床 |
| 主电机功率 : | 5.5 | 运动方式 : | 点位控制 |
| 加工尺寸范围 : | 400 | 主轴转速范围 : | 1800 |
| 刀具数量 : | 4 | 控制方式 : | 半闭环控制 |
| 布局形式 : | 卧式 | 动力类型 : | 电动 |
| 用途 : | 金属切削 | 适用行业 : | 通用 |
| 货号 : | ck6140 | 是否跨境货源 : | 否 |
1 机床结构特点及功能要求
1.1本系列机床是山东超锐数控机床有限公司主要出口的成熟产品，整机结构紧凑、外形美观宜人、主轴大扭矩、高刚性、性能稳定可靠、具有优良的精度保持性。
1.2床头箱优化设计，采用高、低两档齿轮，档内无极调速；适合盘类、轴类零件的车削加工，可以进行直线、圆弧、公英制螺纹、多头螺纹的加工，能适用于车削形状复杂和精度要求高的盘类、轴类零件加工。
1.3机床导轨和滑鞍导轨都采用特殊性材料的硬导轨，经高频淬火，超硬耐磨，经久耐用、加工精度保持性好。
1.4数控系统采用广数980TB3控制系统，采用国产名优滚珠丝杠及高精度丝杆轴承。
1.5各润滑点采用强制自动润滑装置进行定点定量润滑丝杠及导轨，当有异常状态或油量不足时，自动产生警告讯号。
1.6导轨加刮屑装置，防止导轨被铁屑和冷却液腐蚀，方便铁屑的清理。

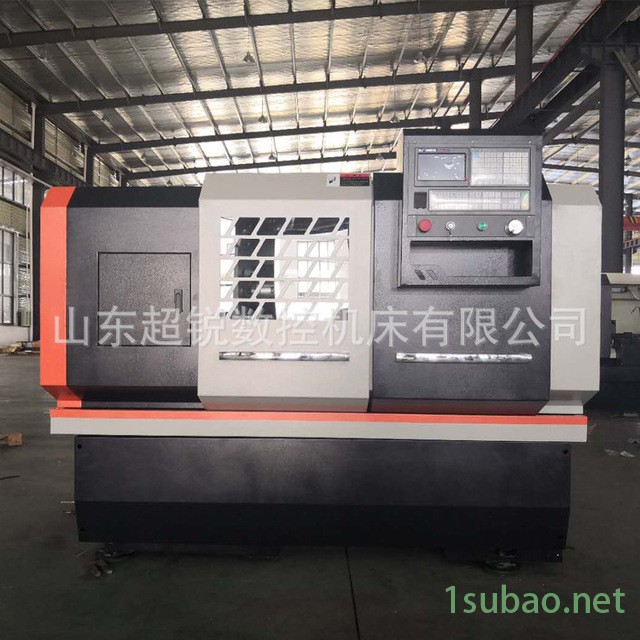

2 CK6140主要技术参数、配置表
机床规格及主要技术参数 | ||||
技术参数 | 类别 | 型号 | 单位 | 参 数 |
加工能力 | 床身 回转直径 | mm | Φ400 | |
拖板 回转直径 | mm | Ф180 | ||
导轨宽度 | mm | 400 | ||
加工长度 | mm | 850 | ||
行程 | X/Z轴 行程 | mm | 240/1050 | |
X/Z 轴 小位移单位 | mm | 0.001 | ||
主轴 | 主轴通孔直径 | mm | Ф52 | |
主轴内孔锥度 |
| MT6 | ||
主轴级数 |
| 齿轮两档 | ||
主轴极限转速 | rpm | L:70-560 H:200-1600 | ||
工件夹紧方式 | mm | 国产10寸手动卡盘 | ||
主电机功率 | kW | 7.5 | ||
进给刀架 | X/Z轴 | N.m | 4/6 | |
X/Z轴快移速度 | m/min | 6/8 | ||
X/Z轴丝杆螺距 |
| Φ25×6/Φ40×8 | ||

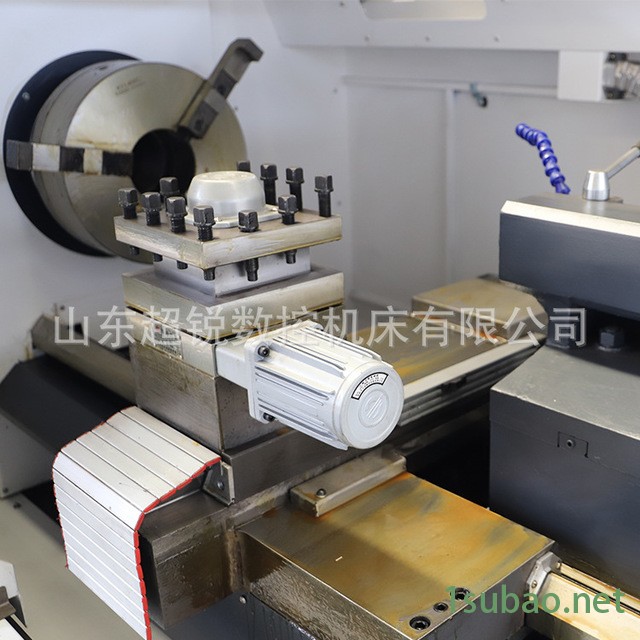

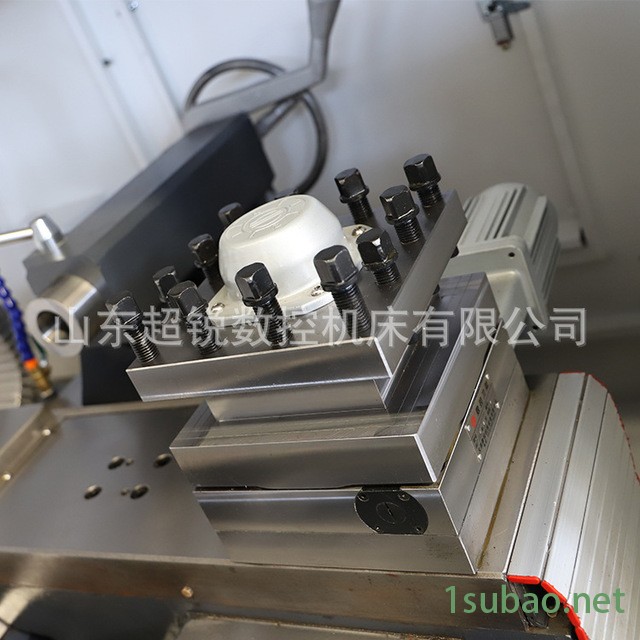

刀架型式 |
| 4工位电动刀架 | ||
刀杆尺寸 | mm | 20×20 | ||
尾座 | 尾座型式 |
| 有 | |
尾座套筒直径 | mm | Φ65 | ||
尾座套筒行程 | mm | 140 | ||
尾座锥孔 |
| 莫氏4# | ||
其他 | 机床净重 | kg | 1800 | |
机床外型尺寸（长×宽×高） | mm | 2600×1500×1650 | ||
电力需求（功率/电流) | kW/A | 10kW/20A | ||
标准配置 | 序 | 名称 | 数量 | 标准配置 |
号 | ||||
1 | 数控系统 | 1套/台 | 广数GSK980TB3数控系统 | |
2 | 卡盘 | 1/台 | 国产10寸手动卡盘 | |
3 | 尾座 | 1/台 | 手动尾座 | |
4 | X向滚珠丝杠 | 1/台 | 国产（北方岐山） | |
5 | Z向滚珠丝杠 | 1/台 | 国产北方岐山） | |
6 | 电动刀架 | 1/台 | 文昌 | |
7 | X、Z向丝杠轴承 | 各1套/台 | 国产(国产 ) | |
8 | X、Z向联轴器 | 各1套/台 | 国产外购 | |
9 | 主 轴 轴 承 | 1套/台 | 国产P5级 | |
10 | 机身铸造 | 1/台 | 采用优质树脂砂铸造 | |
11 | 主轴总成 | 1套/台 | 装配式主轴 | |
12 | 油 漆 | 1套/台 | 颜色可根据客户要求进行配置，未特殊要求的按我司标准颜色配置 | |
13 | 润 滑 | 1套/台 | 国产沪润电动润滑油泵，润滑油路安装完毕 | |
14 | 附加 |
|
| |
3 安装及调试
1安装：用户按照地基安装技术要求负责地基制造、机床部件就位、安装机床；用户配备机床电源、压缩空气、液压油、润滑油、冷却液等，用户按要求准备合格毛坯零件、刀具等做好调试前准备工作；
2调试：甲方配备安装调试人员，负责指导机床整机现场安装、水平调整、进行工件试切削加工，并达到协议的要求。
