| 品牌 : | 文圣 | 型号 : | VSSK6128/VSSK6148 |
| 加工定制 : | 是 | 适用范围 : | 教学实训 |
| 特色服务 : | 维修三年 | 电工电器设备名称 : | 数控车床实训装置 |

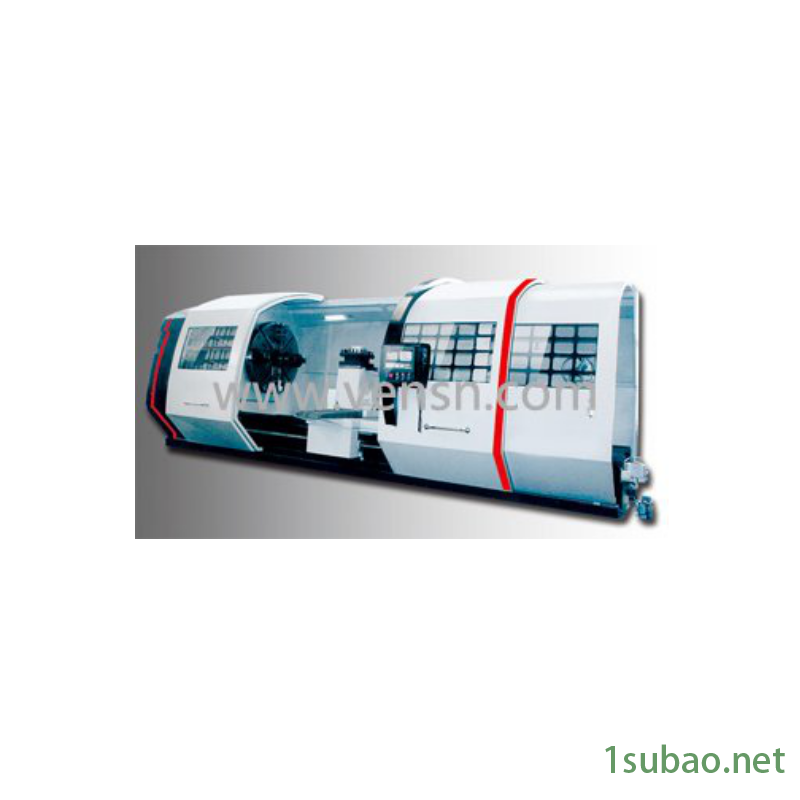

VSSK6128/VSSK6148/VSSK6168/VSSK6198/VSSK6208数控车床实训装置
VSSK6128/VSSK6148/VSSK6168/VSSK6198/VSSK6208数控车床实训装置数控系统：西门子系统、法那克系统、华中系统、广数系统等国产或进口系统可根据用户选配。
型号 | MODEL | VSSK6128 | VSSK6148 | VSSK6168 | VSSK6198 | VSSK6208 |
产品编号 | Code No. | C1312200 | C1314200 | C1316200 | C1319200 | C1320200 |
床身上回转直径 | Max swing over bed | Ø1280mm | Ø1480mm | Ø1680mm | Ø1980mm | Ø2080mm |
横拖板回转直径 | Max swing over cross slide | Ø840mm | Ø1040mm | Ø1240mm | Ø1540mm | Ø1640mm |
尖距 | Center distance | 2-16M | 2-16M | 2-16M | 2-16M | 2-16M |
主轴孔径 | Spindle hole | Ø130mm | Ø130mm | Ø130mm | Ø130mm | Ø130mm |
床身宽度 | Bed width | 1100mm | 1100mm | 1100mm | 1100mm | 1100mm |
尾座套筒直径 | Diameter of tailstock sleeve | Ø260mm | ||||
刀架位移距离 | Max distance of moving tool-post | |||||
纵向 | Longitude | 两尖距 Admits between -600mm | ||||
横向 | Transverse | 800mm | 800mm | 800mm | 800mm | 800mm |
主轴转速范围（级数） | Spindle speeds(Number) | 3.15-315r/min or 2.5-250(21)r/min or 2-200r/min 5-20 15-60 25-100 65-250 | ||||
主电机功率 | Main motor power | 30kw | ||||
快速移动速度 | Speed of high-speed movement | |||||
纵向 | Longitude | 4000mm/min | ||||
横向 | Transverse | 3000mm/min | ||||
刀架装刀数（自动换刀） | Tool numbers on tool-post | 4（6、8 可选 optional） | ||||
定位精度 | Positioning accuracy | |||||
纵向 | Longitude | 0.05mm | 0.05mm | 0.05mm | 0.05mm | 0.05mm |
横向 | Transverse | 0.03mm | 0.03mm | 0.03mm | 0.03mm | 0.03mm |
机床重复定位精度 | Repeatability | |||||
纵向 | Longitude | ±0.025mm | ±0.025mm | ±0.025mm | ±0.025mm | ±0.025mm |
横向 | Transverse | ±0.012mm | ±0.012mm | ±0.012mm | ±0.012mm | ±0.012mm |
刀架重复定位精度 | Repeatability accuracy of tool-post | ±0.005mm | ±0.005mm | ±0.005mm | ±0.005mm | ±0.005mm |
净重（KG） | NET WEIGHT | |||||
SK61168*4000mm | SK61168*4000mm | 22000kg | 22000kg | 22000kg | 22000kg | 22000kg |
外形尺寸（长*宽*高） | FLOOR SPACE(L*W*H) | |||||
SK61168*4000mm | SK61168*4000mm | 7300*3000*2500 | ||||
