| 品牌 : | 文圣 | 型号 : | VSS400PS/VSS600PS型 |
| 加工定制 : | 是 | 适用范围 : | 教学实训 |
| 特色服务 : | 维修三年 | 电工电器设备名称 : | 数控车床 |

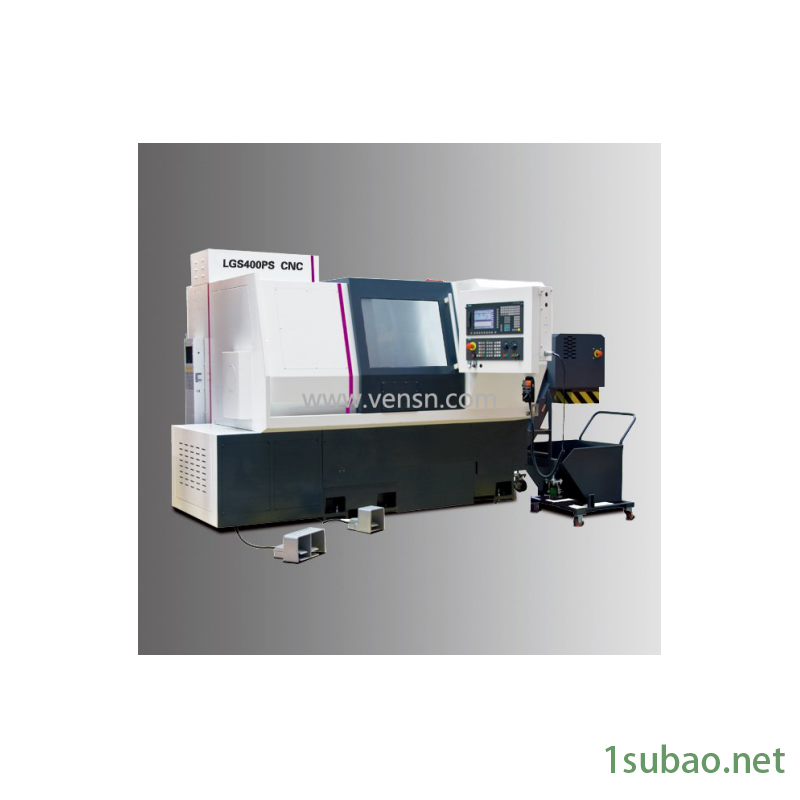

VSS400PS/VSS600PS型 数控车床
VSS400PS/VSS600PS型 数控车床数控系统：西门子系统、法那克系统、华中系统、广数系统等国产或进口系统可根据用户选配。
型号 | Type | VSS400PS CNC | VSS600PS CNC |
产品编号 | Code No. | C1540100 | C1560100 |
床身上回转直径 | Swing over bed | ø450mm | ø500mm |
拖板上回转直径 | swing over cross slide | ø220mm | ø250mm |
行程 | Travel | ||
X轴 | X axis | 230mm | 250mm |
Z轴 | Z axis | 530mm | 850mm |
主轴 | Spindle | ||
主轴通孔直径 | Spindle hole diameter | ø51mm（可选optional ø79mm) | ø61mm |
主轴转速 | Spindle speed | 4500rpm (ø79mm 3000rpm) | 4000rpm |
电机功率 | Motor Power | 7.5KW (可选optional 12/15KW) | 12KW |
轴向进给率 | Axes feed rate | ||
X轴快速进给率 | X axis Rapid feed | 12m/min | 24m/min |
Z轴快速进给率 | Z axis Rapid feed | 10m/min | 24m/min |
精度 | Accuracy | ||
定位精度 | Positioning accuracy | ±0.025mm | ±0.025mm |
重复精度 | Repeatability accuracy | ±0.01mm | ±0.01mm |
切削能力 | Capacity | ||
刀具截面 | Max. section of tool | 25x25mm | 25x25 mm |
切削直径 | Max. turning diameter(with turret) | ø400mm | ø400mm |
切削长度 | Max. turning length(with turret) | 430mm | 750mm |
床身斜度（角度） | Slant bed degree | 45° | 45° |
尾座 | Tailstock | ||
套筒行程 | Quill travel | 100mm | 100mm |
套筒直径 | Quill diameter | ø72mm | ø72mm |
套筒锥度 | Quill inside taper | MT4 | MT4 |
冷却 | Coolant | ||
电机 | Pump motor | 650W | 450W |
水箱容量 | Tank capacity | 200L | 100L |
外形尺寸及重量 | Dimensions and weight | ||
外形尺寸 | Dimension | 3650x1410x1760mm | 3850x1850x1920mm |
包装尺寸 | Packing size | 2816x2240x1998mm | / |
净重/毛重 | Net weight/Gross weight | 3600/4100kg | 3800/4300 kg |
