| 品牌 : | 文圣 | 型号 : | VSL44型 |
| 加工定制 : | 是 | 适用范围 : | 教学实训 |
| 特色服务 : | 维修三年 | 电工电器设备名称 : | 数控车床 |

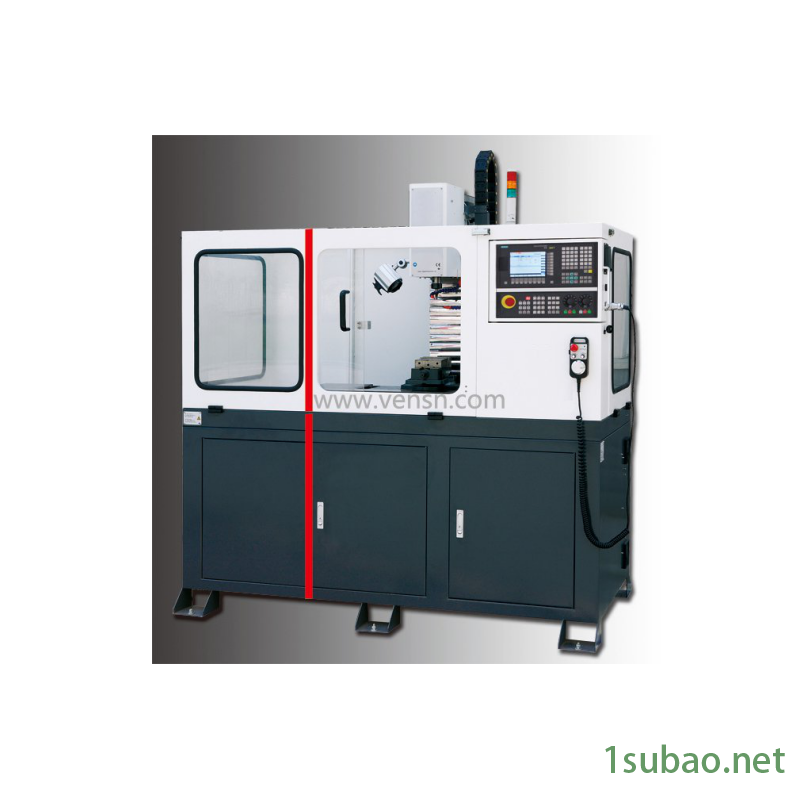

VSL44型 数控车床
VSL44型 数控车床数控系统：西门子系统、法那克系统、华中系统、广数系统等国产或进口系统可根据用户选配。
型号 | Type | VSL44CNC |
产品编号 | Item No | C1304400 |
电气容量 | Electrical connection | |
总电机功率 | Total connection | 18.5 kW 400 V ~50 Hz |
主轴电机功率 | Power of the spindle motor | 8 kW (S1 mode 7kW) |
冷却泵功率 | Coolant pump | 270 W |
水箱容积 | Tank capacity | 99 L |
液压系统 | Hydraulic system | |
电机功率 | Motor power | 750 W |
油箱容积 | Tank capacity | 50 L |
加工范围 | Machine data | |
主轴中心高 | Centre height | 223 mm |
主轴中心宽度 | Centre width | 850 mm |
拖板上工件回转直径 | Turning Ø over cross slide | ø240 mm |
床身上工件回转直径 | Turning Ø over lathe bed | ø446 mm |
马鞍上工件回转直径 | Turning Ø in the bed bridge | ø520 mm |
主轴 | Spindle | |
主轴转速 | Spindle speed | 3'000 rpm |
主轴锥度 | Spindle taper | MT 6 |
主轴孔径 | Spindle hole | Ø 52 mm |
液压车床夹头 | Hydraulic lathe chuck | Ø 160 mm |
三爪卡盘规格 | Jaw chuck passage | Ø 40 mm |
主轴端部 | Spindle seat | Camlock ASA 2-5" |
换刀 | Tool changer | |
液压类型 | Hydraulic type | VDI 30 |
刀库数量 | Number of tools | 8 |
夹持刀具宽度×高度 | Seat height, seat width max. | 20 x 20 mm |
夹持刀具直径 | Seat diameter max. | ø25 mm |
精度 | Accuracy | |
重复定位精度 | Repeating accuracy | 0.005 mm |
定位精度 | Positioning accuracy | ± 0.005 mm |
X轴 | X axis | |
行程 | Travel | 250 mm |
进给速度 | Feed speed | 15'000 mm/min |
滚珠丝杆螺距 | Ball screw | 25 mm × P5 mm × C3 |
Z轴 | Z axis | |
行程 | Travel | 760 mm |
进给速度 | Feed speed | 15'000 mm/min |
滚珠丝杆螺距 | Ball screw | 40 mm × P5 mm × C3 |
尾座 | Tailstock | |
尾座套筒内孔锥度 | Tailstock seat | MT 4 |
尾座套筒尺寸 | Tailstock - sleeve diameter | 52 mm |
尾座套筒行程 | Tailstock - sleeve travel | 165 mm |
体积 | Dimensions | |
外形尺寸 | Length x Width x Height (open) | 2230x1580x1795mm |
总重量 | Total weight | 2'100 kg |
