| 类型 : | 数控车床 | 品牌 : | 山东哈飞机床 |
| 控制形式 : | 数控 | 布局形式 : | 卧式 |
| 产品类型 : | 全新 | 售后服务 : | 质保一年 |
| 型号 : | TCK56A | 主电机功率 : | 11 |
| 外形尺寸 : | 2800*1860*1850 | 加工精度 : | 高精度 |
| 加工长度 : | 500 | 加工直径 : | 500 |
| 回转直径 : | 560 | 主轴转速级数 : | 无级 |
| 主轴通孔直径 : | 65 | 安装形式 : | 落地式 |
| 适用行业 : | 通用 | 动力类型 : | 机械传动 |
| 适用范围 : | 通用 | 是否库存 : | 是 |
| 货号 : | TCK56A | 是否跨境货源 : | 否 |
| 别名 : | 斜轨数控车床 |

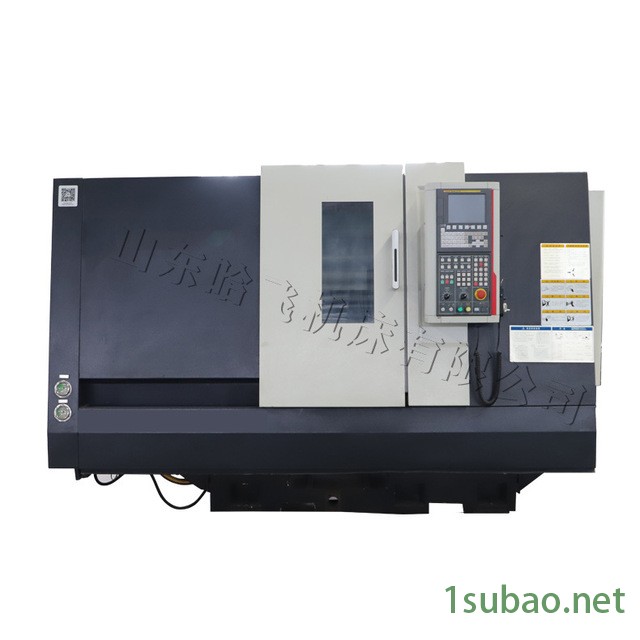

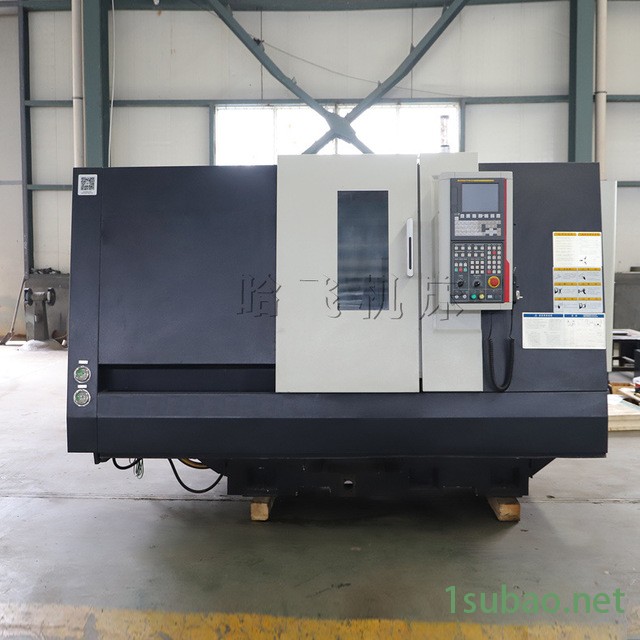

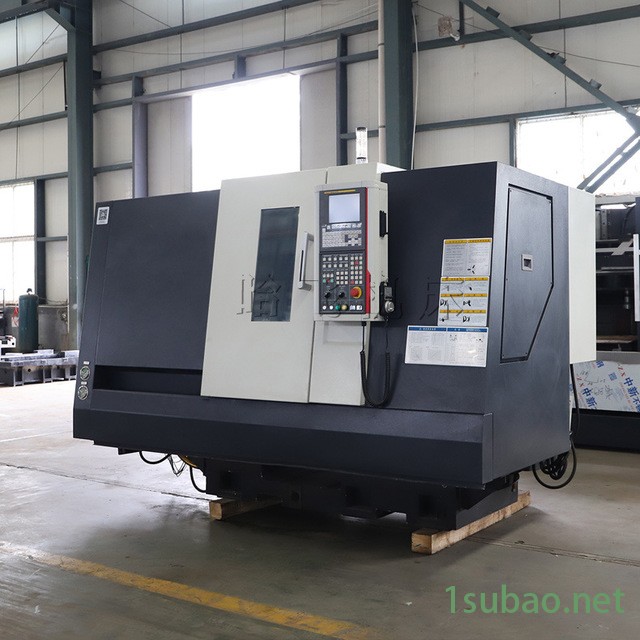

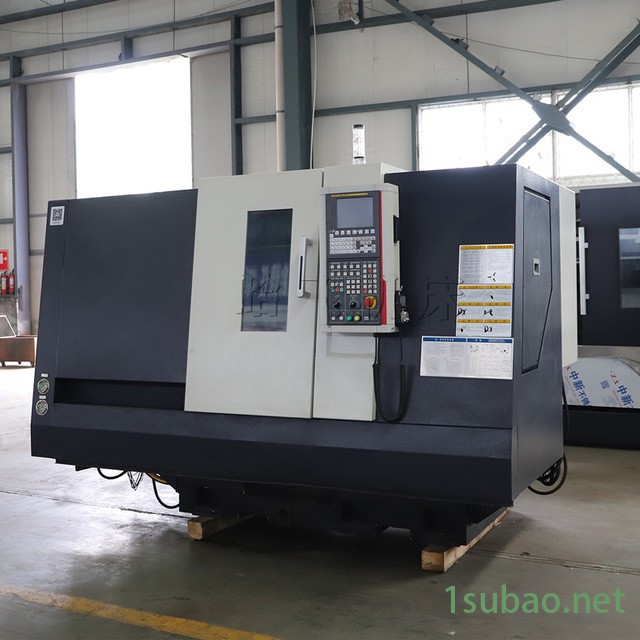

TCK56A主要技术参数
项目 | 单位 | 规格 | 备注 | |
床身上回转直径 | mm | 560 | ||
切削长度 | mm | 500 | ||
标准切削直径 | mm | 280 | 国产8工位 | |
切削直径 | mm | 350 | ||
滑板上回转直径 | mm | 350 | ||
主轴端部型式及代号 | A2-6 | 整体主轴单元 | ||
主轴前端锥孔 | 65 | |||
主轴孔直径 | mm | 50 | ||
主轴箱 | 主轴转速范围 | r/min | 50～3500 | |
主轴转速级数 | 无级变速 | |||
主电机输出功率 | kW | 11 | ||
卡盘 | 卡盘直径/型式 | mm | 10² | |
X轴快移速度 | m/min | 30 | ||
Z轴快移速度 | m/min | 30 | ||
X轴行程 | mm | 200 | ||
Z轴行程 | mm | 560 | ||
整体尾座行程 | 无 | 450 | ||
尾座套筒锥孔锥度 | 莫氏 | 5# | ||
标准刀架形式 | 卧式8/12工位 | |||
刀具尺寸 | 外圆刀 | mm | 25×25 | |
镗刀杆直径 | mm | Ф40/Ф32/Ф25/Ф20 | ||
刀盘可否就近选刀 | 可 | |||
承重 | 盘类件 | kg | 200(含卡盘等机床附件) | |
轴类件 | kg | 500(含卡盘等机床附件) | ||
中 心高 | 距地面 | mm | 1050 | |
机床重量 | kg | 4000 | ||
机床外形尺寸（长×宽×高） | mm | 2790×1900×1850 | 选配排屑器 | |
