| 类型 : | 三螺杆泵 | 品牌 : | 凌翔泵业 |
| 型号 : | 3GR42*4W2 | 材质 : | 铸铁 |
| 驱动方式 : | 电动 | 性能 : | 自动 |
| 输送介质 : | 柴油 燃油 原油 汽油 | 泵轴位置 : | 卧式 |
| 叶轮数目 : | 单级 | 流量 : | 10m3/h |
| 扬程 : | 250 | 转速 : | 2900r/min |
| 吸入口径 : | 65mm | 排出口径 : | 40mm |
| 效率 : | 70 | 输出流量 : | 10m3/h |
| 重量 : | 60kg | 电压 : | 380 |
| 功率 : | 15kw | 用途 : | 增压泵 |
结构特性与轴封：
符号 | 结构说明 | 适用范围 | |
U | 内置滚动轴承 | - | 介质润滑性良好，温度小于80℃ |
1.0 | 骨架油封 | - | 介质润滑性良好，立式安装 |
2.0 | 2机械密封材料组合为硬对石墨 | 0表示密封的结构型式（不同型式机封按顺序号依次排列，如2.1，2.2） | 介质润滑性良好，温度小于80℃ |
材料组合：
材料组合代码 | 泵体 | 衬套 | 材料组合代码 | 泵体 | 衬套 |
W11 | HT200 | HT200 | W14 | HT200 | ZL109 |
W12 | HT200 | ZCuSn5Pb5Zn5 | W22 | 焊接Q235 | ZCuSn5Pb5Zn5 |

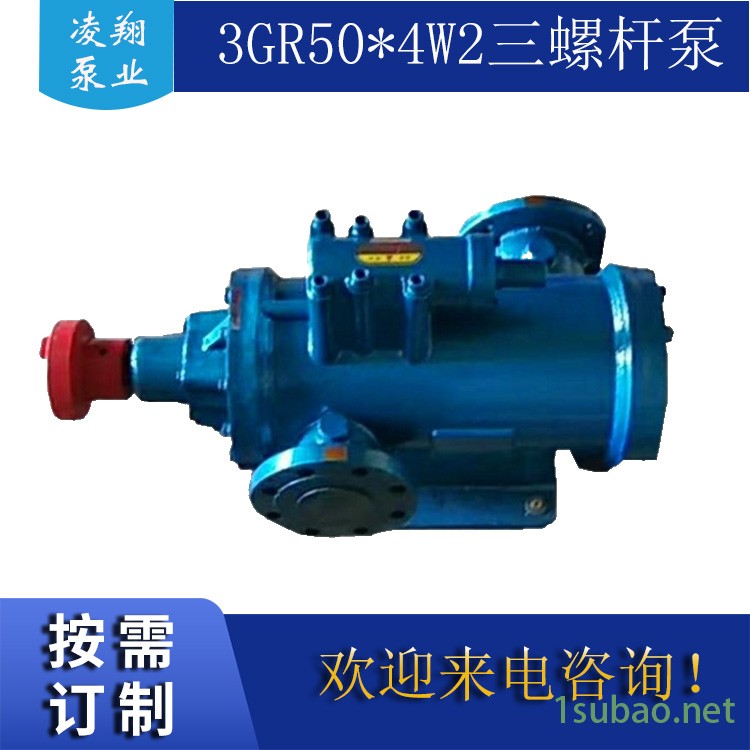

3GR三螺杆泵
产品分类： 三螺杆泵
流量范围：0.2-590m3/h
工作压力：≤10MPa
转速范围：≤2900RPM
使用温度：≤150℃
粘度范围：3.0-760mm2/s
密封形式：机械密封
适用范围：造船、热电厂、化工、炼油厂、食品厂、油田。
尊敬的客户，为了保证产品的良好的使用寿命和性能表现，请在产品选型以及产品配置设计及使用维护中遵循以下原则：
1、进出口管道通径配置必须和泵的进出口通径保持一致，管道通径配置必须保证泵在启动和工作时真空度在泵的性能范围之内。
以免造成汽蚀和气穴，从而导致泵的振动和噪音异常甚至卡泵。
2、严禁无介质空转现象，使用前必须加入工作介质。
三螺杆泵转动螺杆与衬套之间是靠介质的油膜其保护作用.如空转会使螺杆与衬套加剧磨损。
3、严禁泵腔内进入一切杂质不仅限于焊渣等。
三螺杆泵结构紧凑螺杆与衬套配合紧密.无缝隙.介质有杂质或焊渣会导致泵卡组或电机烧毁。
4、严禁使用Y型过滤器装置，泵的进口必须配置桶式过滤器或蓝式过滤器，而且过滤器过滤网的展开过滤面积不得低于泵进口截面积的20-40倍.泵的过滤器一般为20.40.60.80目。
过滤器20目介质一般为比较粘稠的介质如沥青.重油.燃油.渣油、废油。
过滤器40目介质一般为.润滑油.液压油.齿轮油。
过滤器60目介质一般为汽轮机油.变压器油.透平油.稀油。
过滤器80目介质一般为介质稀没有润滑性如柴油.航空煤油.冷却油.汽油.冲洗油。
