| 工作电压 | 系统AC127V/红外线发射器12V |
|---|---|
| 类型 | 矿用自动洒水降尘装置 |
| 用途 | 煤矿井下综采工作面综合自动防尘作业 |
| 品牌 | 中矿龙科 |
| 型号 | ZP127 |
| 加工定制 | 否 |
1.名称、型号及参数
品 名：矿用采煤机尘源跟踪喷雾降尘装置 型 号：ZP127
工作电压：系统AC127V、红外发射器12V 信号传输：RS485
1.工作原理

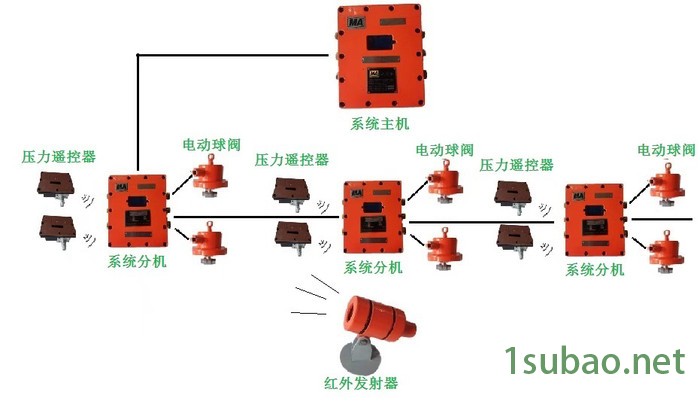

系统构成示意图
系统构成示意图
| 矿用采煤机尘源跟踪喷雾降尘装置系统构成明细 | ||||
| 序号 | 部件名称 | 型号 | 数量 | 功能 |

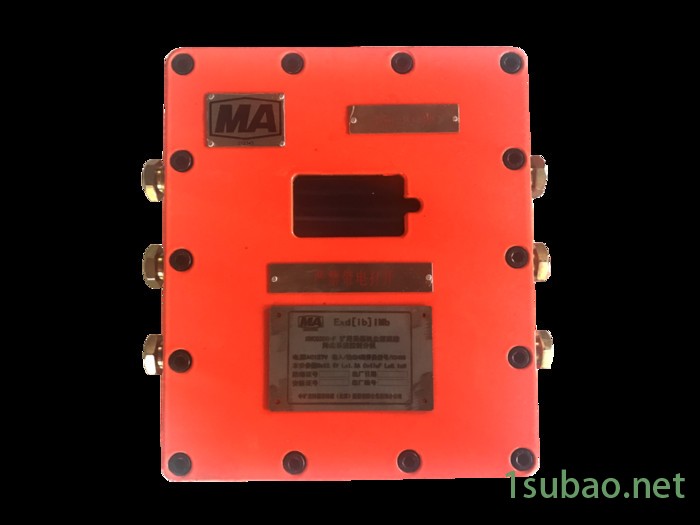

| 1 | 矿用采煤机尘源跟踪喷雾降尘系统控制主机 | KHCG127-Z | 1台 | 控制主站，向分站单元发出分配、调度指令 |
| 2 | 矿用采煤机尘源跟踪喷雾降尘系统控制分机 | KHCG127-F | 1台×N单元 | 分站单元控制器，用于基础执行控制 |
| 3 | 红外发射器 | FHF30 | 1台 | 固定在采煤机上，用于系统判断采煤机位置 |
| 4 | 矿用遥控发送器 | FYF30 | 2台×N单元 | 采集支架移架、放顶煤信号 |
| 5 | 矿用本安型电动球阀 | DFH-15/10 | 2台×N单元 | 执行喷雾启闭控制 |
3.拟解决的主要问题
（1）在采煤机割煤作业中，喷雾追机开启，实现割煤作业无死角防尘；
（2）实现移架自动喷雾，避免移架过程中产生粉尘；
（3）实现放顶煤自动喷雾，避免放顶煤过程中产生粉尘；；
（4）同时开启的喷雾组数、喷雾延时时间、下风侧喷雾序号均可设定。
