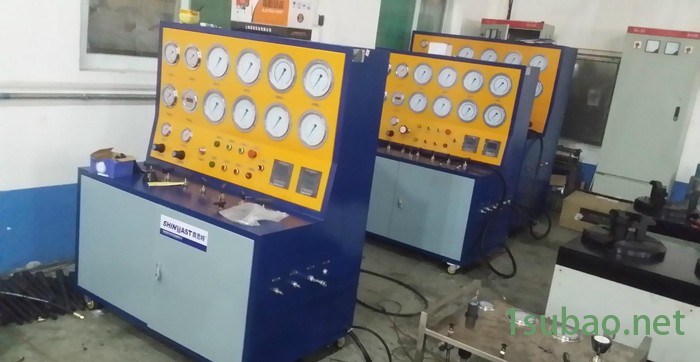

安全阀校验台 安全阀整定压力的调整及测试的新型试压装置

安全阀整定测试试验台是我公司参考GB/T 12242-2005（压力释放装置、性能试验规范），研制而成的安全阀整定压力的调整及测试的新型试压装置。

系统组成

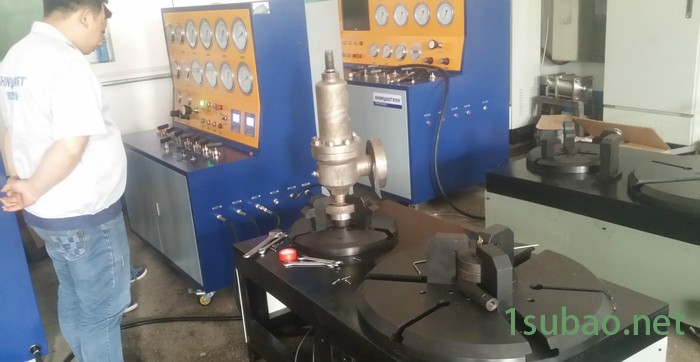

主要由动力系统、工件装夹系统、数据采集测试系统等组成。

1. 动力系统：

高压动力源：

空气增压泵STT40:驱动压力3-8bar;输出压力120-320bar; 为高压安全阀输出提供预增压力；

气液增压泵GD80：驱动压力3-8bar;输出压力240-640bar; 为高压安全阀输出提供预增压力；

低压动力源：

采用驱动空气，驱动压力3-8bar;根据输出压力用调压阀调整输出压力。

安全阀校验台控制面板解析：
