| 尺寸 | 20（mm） |
|---|---|
| 加工定制 | 是 |
| 测量范围 | 50 |
| 测量精度 | 10 |
| 重量 | 30（kg） |
| 品牌 | 赛思特 |
| 型号 | AQF-1 |
1.1安全阀校核试验台的组成部分及相关功能。
主要由动力系统、工件装夹系统、数据采集测试系统等组成。
1.动力系统：
高压动力源：采用空气增压泵为高压安全阀输出提供预增压力；
低压动力源：采用驱动空气，驱动压力3-8bar;根据输出压力用调压阀调整输出压力。
2.工件装夹系统：
夹紧系统动力采用气动与电动两种方式，气动采用GD40/64/M44的气液增压泵提供输出压力，电动采用动力包提供输出压力。夹紧力充分满足安全阀的压力要求。
3.数据采集测试系统：
实时采集压力-时间变化。自动记录起跳压力、回座压力。控制方式有计算机或数显表两种方式。
1.2公司手动安全阀校核试验台与其他公司安全阀校核试验台的功能区别
1.公司手动安全阀校核试验台测试压力可由数显表自动记录，比单纯的靠人工读表要**地多。
2.公司安全阀校核试验台的夹紧采用自主生产的气液增压泵作为动力源，夹紧力范围宽，操作简单，维护方便。
1.3安全阀整定压力、起跳压力、回座压力、密封压力的关系
整定压力是指安全阀在运行条件下开始开启的预定压力，是在阀门进口处测量的表压力。此压力为介质产生的开启阀门的力与弹簧的封闭力相平衡，是一个临界压力。
起跳压力是指整定压力加上超过整定压力的压力增量（超过压力≤10%*正定压力），≤1.1倍的整定压力。
回座压力是指安全阀排放后阀瓣重新与阀座接触，开启高度变为零时的压力。≤0.8倍的整定压力。
密封压力是测试安全阀密封性能的压力，0.9倍的整压力。
1.4公司现有安全阀校核试验台的校核压力、安全阀通径、夹紧力的测量范围
我公司标配安全阀校核试验台**大的校核能力为：压力：32MPa
安全阀通径：DN400 夹紧力：30T
1.5安全阀密封性能试验方法
1.采用压差法，测定固定容积下V，单位时间t内压力的损失△P，△P*V/T***即为安全阀的泄漏率。
2. 气泡法，封闭安全阀的排气口，漏气引出管引入液面下13mm，观察和统计以每分钟气泡数表示的泄漏率。DN<80的统计时间为5分钟，DN>80的时间为10min

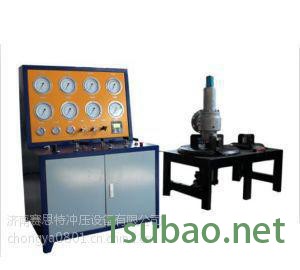

数显制安全阀校核试验台 计算机安全阀校核试验台
