| 产品别名 | 安全阀的检测 |
|---|---|
| 用途 | 用于安全阀校验 |
| 适用行业 | 安全阀检测 |
| 产品用途 | 用检测 |
| 规格 | 10*20 |
| 品牌 | 赛思特 |
| 型号 | 安全阀检测台 |

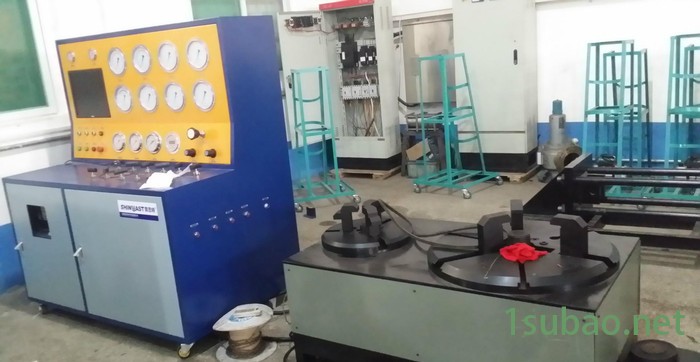

安全阀校验台典型应用
DN32～400mm法兰式安全阀、 ″~ ″螺纹式安全阀、全启式/微启式安全阀，常规厚薄法兰式安全阀、国产/进口安全阀，弹簧直接载荷式安全阀、带动力辅助功能的安全阀、带补充载荷的安全阀的性能测试。
安全阀校验台技术参数
1.加压范围：0-32MPa，输出压力40MPa；
2.试验介质：空气；
3.测试压力输出：1路；
4.测试阀门口径：DN 25-200mm
5.压力控制精度：≤±1%F.S；
6.压力测量精度：0.4级压力表（可选更高压力等级）；
7.压力表测量范围：0-2.5MPa，0-10MPa，0-25MPa，0-40MPa，0-60MPa（可根据需求选择）
8.夹紧方式：液压油缸夹紧；
9.夹紧力输出范围：0-50吨；
10密封方式：密封圈密封；
11.驱动气源：≤7bar，耗气量：0.8标准立方米/分；
12.压缩空气质量要求：过滤精度：15μm；常压露点：3℃；含油量(PPM)：≤5.0
工装技术参数
1、DN100安全阀装卡座
安全阀通徂：DN32 一 DN100
调校压力：PN 32MPA
装卡力：40KN
工作介质： 洁净空气、氮气
工作温度： 0—50℃
驱劢气源： 0.3~0.8MPa
2、DN300安全阀装卡座
安全阀通徂：DN100 一 DN300
调校压力：PN 16MPA
装卡力： 200KN
工作介质：洁净空气、氮气
工作温度： 0—50℃
驱劢气源： 0.3~0.8MPa
系统特点
a) 高精密的调压阀调节输出压力，通控制柜上的按钮开关手动控制试验过程。
b) 利用气动增压技术，稳压保压平稳无波动，输出压力可调节。
c) 自动夹紧系统，方便阀门快速安装定位。
d) 夹紧压力源采用气液增压泵，压力大且能够自动补压，保证试压过程系统的压力稳定和防止安全阀松动；
e) 所有高压阀门、管件及接头均采用316材质产品，系统采用无焊连接，锥面密封，适合于绝大多数液压系统密封要求；
f) 保证耐压等级，安全可靠，且适用大多介质；
g) 工作台采用三卡爪形式，输出力稳定，分布均匀；
h) 采用0.4级压力表，并提供不同量程压力表分布，提高检测精度；
i) 采用与德国共同开发高质量气动液体增压泵和气动气体增压泵，以及进口Parker和SMC高质量气动元件，超高压阀门、管件、接头质量产品。
