| 标准 | 国标 |
|---|---|
| 材质 | 碳钢，铸钢，不锈钢 |
| 公称通径 | DN80 DN100 DN150（mm） |
| 规格 | DN80 |
| 结构形式 | 杠杆式 |
| 连接形式 | 法兰 |
| 适用介质 | 空气，蒸汽等 |
| 压力环境 | 常压 |
| 阀瓣开启高度 | 全启式安全阀 |
| 品牌 | 上海文质 |
| 型号 | GA44H-16C |
| 加工定制 | 是 |
温馨提示
产品价格、参数等仅供参考，详情请来电或旺旺咨询！
为保证您顺利采购，请您在下单前与我们联系沟通！谢谢配合！
上海文质阀门制造有限公司
联系电话：021-67105510
移动电话：13661888967
产品简介：

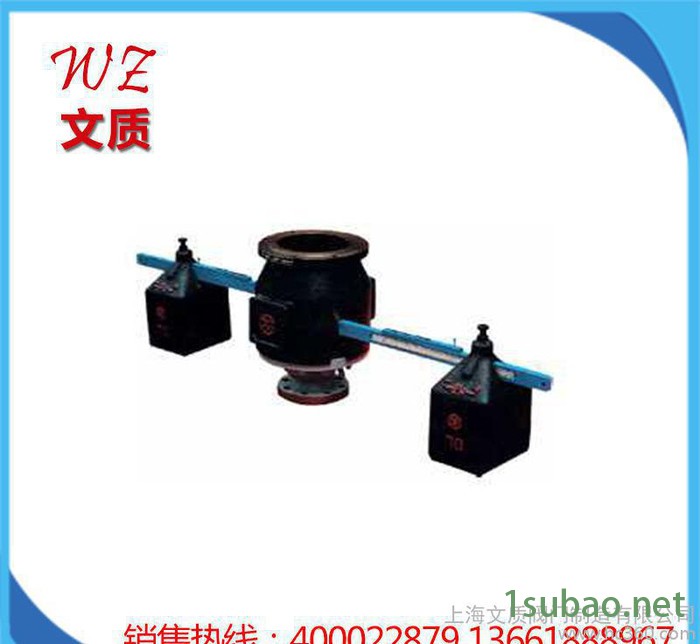

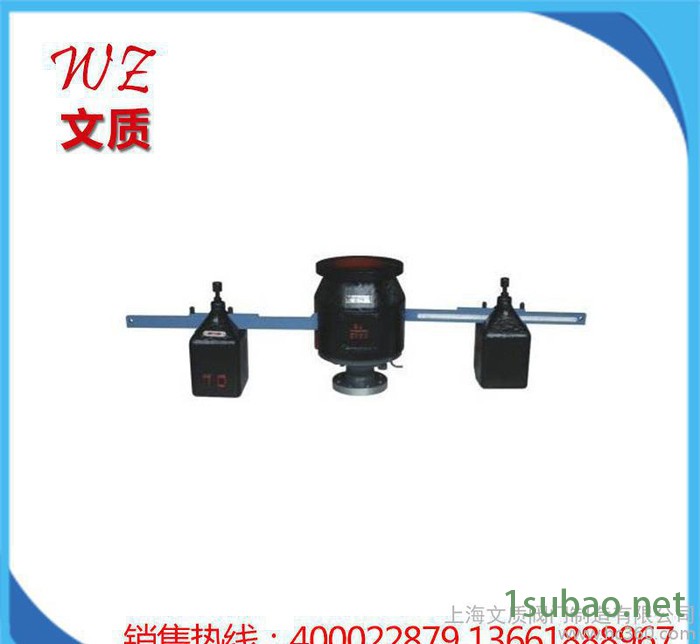

GA44H型安全阀适用于温度≤450℃的电站锅炉和压力容器上，防止压力超过允许**高值，介质可为蒸汽、空气。
双杠杆安全阀主要零部件材料：
| NO. | 零件名称 | C型材料 |
| 1 | 阀体 | 碳钢 |
| 2 | 导向套 | 不锈钢 |
| 3 | 阀瓣 | 2Cr13 |
| 4 | 阀杆 | 2Cr13 |
| 5 | 杠杆 | 碳钢 |
| 6 | 重锤 | 铸铁 |
双杠杆安全阀外形及连接尺寸：
| 型号 | 公称通径 | 尺寸 | |||||||||||||||||||||
| do-z | D | D1 | D2 | D6 | f | f2 | b | Z-ød | H | L | 承插式 | 法兰式 | |||||||||||
| d1 | k2 | k3 | D3 | DN' | D2' | D1' | D' | b' | f' | z1-ød1 | |||||||||||||
| GA44H-1.6 | 80 | 50×2 | 200 | 160 | 135 | / | 3 | / | 20 | 8-18 | 410 | 840 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 |
| GA44H-2.5 | 80 | 50×2 | 200 | 160 | 135 | / | 3 | / | 22 | 8-18 | 410 | 840 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 |
| GA44H-4.0 | 80 | 50×2 | 200 | 160 | 135 | 121 | 3 | 4 | 22 | 8-18 | 410 | 840 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 |
| GA44H-6.4 | 80 | 40×2 | 210 | 170 | 140 | 121 | 3 | 4 | 30 | 8-23 | 480 | 840 | 200 | 218 | 253 | 285 | 200 | 255 | 280 | 315 | 22 | 3 | 8-18 |
