预售 华银销售DN100安全阀排汽消声器 蒸汽消声器 锅炉排气消声器 小孔消声器 复合式消声器

材质	不锈钢
产地	江苏
使用寿命	8年及以上
适用领域	火力放电厂 锅炉厂
新旧程度	全新
种类	蒸汽消声器
贸易属性	内贸
消声频率	30（Hz）
品牌	华银
型号	DN100
加工定制	是

安全阀排气消声器 ①用途：安全阀消声器用于电力、化工、冶金等行业中安全阀、PCV阀和排汽阀的汽体排放的有效消声设备。 安装后可以使噪音降低25—34分贝。 ②安全阀消声器原理及特点 安全阀排汽噪声是以中高频噪声为主，且消声同时不能影响安全阀的起跳和回座，所以安全阀消声器我们采用了通孔喷、注结合阻性的消声原理，以大孔扩容代替微孔板，在结构上确保安全阀排汽时必须顺畅，多层穿孔板吸音，结合阻性消音原理让蒸汽声波进入多孔吸声材料中的无数小孔内，激发多孔材料分子震动，使声能为了克服摩擦阻力和粘滞力而变成热能，即达到了理想的消声效果，更保证了蒸汽顺利排除。复合型消声器中的阻声片具有良好的吸收中高频噪音，消音效果更好。安全阀排汽消声器具有以下优点： A、消声量大能满足《工业企业噪声卫生标准》的要求。 B、安装消声器后不影响安全阀排放流量，能让安全阀顺利起跳和回座。

C、安全阀消声器的结构性能适应高温、高压、大气流、防锈、防堵。

③安全阀消声器安装须知
（1）安全阀消声器应垂直于炉顶安装，台图所示，用型钢支架将消声器座架与炉顶相固定。（2）为增加炉顶高空的抗风能力，消声器本体采用支承式，或在消声器前的排汽管装一段膨胀弯管以吸收热胀。
（3）安全阀消声器下部的排水口应畅通接到地沟，不应装配阀门。

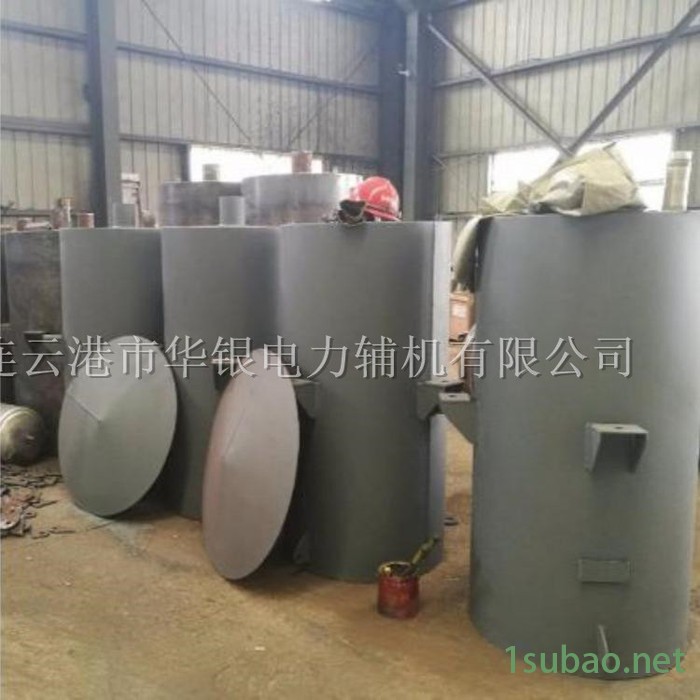

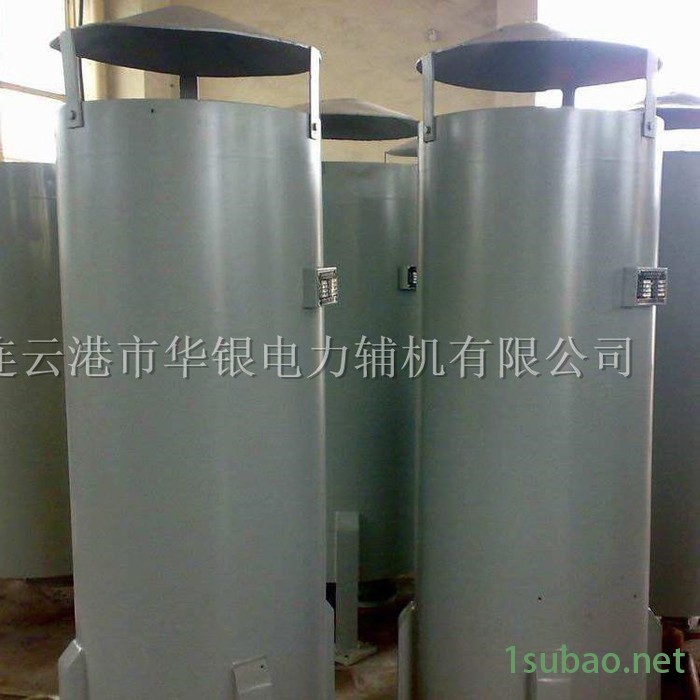

（4）复合式安全阀消声器装在炉顶平台，应用薄板制作防雨罩一只。
（5）安全阀或排汽阀与消声器这间的排汽管道上应没有疏水点。
（6）对小孔式消声器，在安装前应使排汽管内部无杂物、以防小孔堵塞，如新安装的锅炉尚应对排汽管进行冲管，清除管道内的杂物。
（7）对安全门，原则上一只安全门配一只消声器。 ④安全阀消声器规格型号

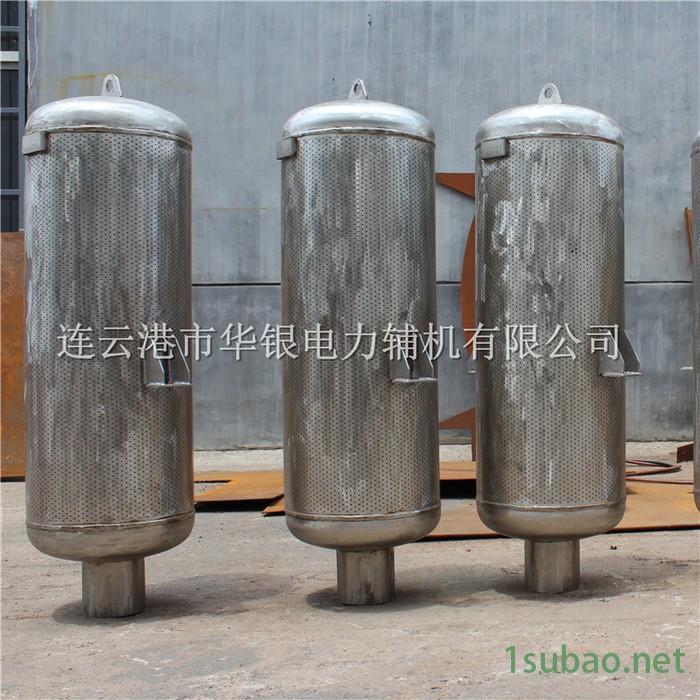

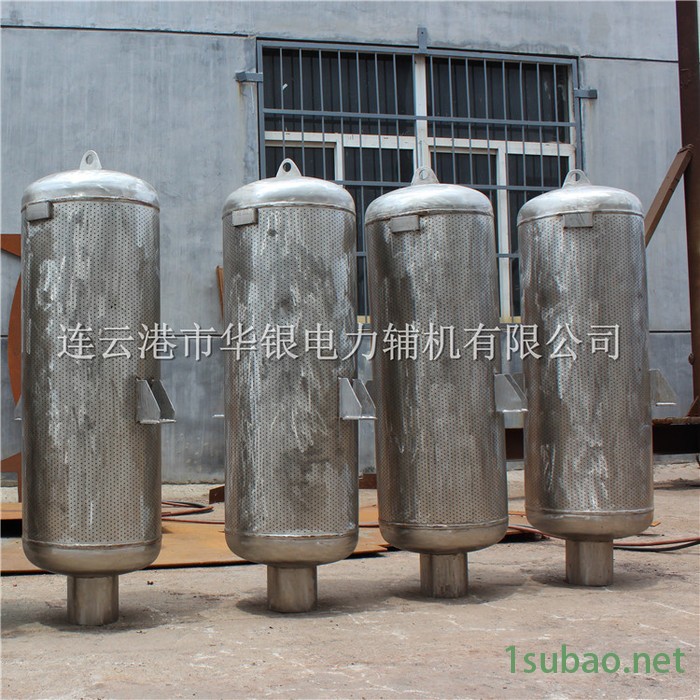

小孔型消声器型号说明如:KAD-205/1.61-15 K-小孔型消声器A--安全阀消声器 D--排汽压力等级（D-低压，zh-中压，G-高压，ch-超高压，Y-亚临界） 205--蒸汽温度 1.61--安全阀启跳压力 15-排汽量

规格型号	使用位置	压力（Mpa）	温度（℃）	排量（t/h）	参考管径（mm)
KAD-205/1.61-15	汽包	低压  0.5-2.5	≤ 400	15	89
KAD-185/1.02-20				20	108
KAD-230/0.8-6	过热器			6	76
KAD-350/1.45-15				15	108
KAD-223/0.49-61	背压机			61	426
KAZh-261/4.71-10	汽包	中压  3.82  (12-25MW)	450	10	76
KAZh-267/5.10-25				25	108
KAZh-450/4.12-7	过热器			7	76
KAD-450/4.53-40				40	108
KAG-325/12.00-100	汽包	高压  9.81  (25-100MW)	540	100	159
KAG-324/11.76-110				110	273
KAG-540/10.70-75	过热器			75	159
KAG-540/10.30-85				85	219
KACh-344/15.20-188	汽包	超高压  13.73  (125MW)	540	188	325
KACh-540/14.80-210	过热器			210	325
KACh-540/13.73-65	PCV阀(ERV)			65	325
KACh-540/2.68-90	再热器出口			90	377
KACh-324/2.88-117	再热器入口			117	426
KACh-360/16.00-180	汽包	超高压  13.73  (200MW)		180	219
KACh-540/14.85-177	过热器			180	273
KACh-540/13.78-100	PCV阀(ERV)			100	325
KACh-540/2.60-100	再热器出口			100	325
KACh-323/3.41-100	再热器入口			100	377
KAY-366/20.34-269	汽包	压临界压力  18.30  (300MW)	541	269	377
KAY-540/19.13-132	过热器			132	377
KAY-540/19.07-125	PCV阀(ERV)			125	377
KAY-540/4.55-175	再热器出口			175	426
KAY-324/4.60-207	再热器入口			207	426
KAY-366/20.34-269	汽包	压临界压力  18. 08  (600MW)	541	274	426
KAY-540/19.13-132	过热器			179	377
KAY-540/19.07-125	PCV阀(ERV)			119	325
KAY-540/4.55-175	再热器出口			198	426
KAY-324/4.60-207	再热器入口			249	530

抗喷阻复合型消声器型号说明如:KAD-205/1.61-15 F-抗喷阻复合型消声器A--安全阀消声器 D--排汽压力等级（D-低压，zh-中压，G-高压，ch-超高压，Y-亚临界） 205--蒸汽温度 1.61--安全阀启跳压力 15-排汽量

规格型号	使用位置	压力（Mpa）	温度（℃）	排量（t/h）	参考管径（mm)
FAD-205/1.61-15	汽包	低压  0.5-2.5	≤ 400	15	89
FAD-185/1.02-20				20	108
FAD-230/0.8-6	过热器			6	76
FAD-350/1.45-15				15	108
FAD-223/0.49-61	背压机			61	426
FAZh-261/4.71-10	汽包	中压  3.82  (12-25MW)	450	10	76
FAZh-267/5.10-25				25	108
FAZh-450/4.12-7	过热器			7	76
FAD-450/4.53-40				40	108
FAG-325/12.00-100	汽包	高压  9.81  (25-100MW)	540	100	159
FAG-324/11.76-110				110	273
FAG-540/10.70-75	过热器			75	159
FAG-540/10.30-85				85	219
FACh-344/15.20-188	汽包	超高压  13.73  (125MW)	540	188	325
FACh-540/14.80-210	过热器			210	325
FACh-540/13.73-65	PCV阀(ERV)			65	325
FACh-540/2.68-90	再热器出口			90	377
FACh-324/2.88-117	再热器入口			117	426
FACh-360/16.00-180	汽包	超高压  13.73  (200MW)		180	219
FACh-540/14.85-177	过热器			180	273
FACh-540/13.78-100	PCV阀(ERV)			100	325
FACh-540/2.60-100	再热器出口			100	325
FACh-323/3.41-100	再热器入口			100	377
FAY-366/20.34-269	汽包	压临界压力  18.30  (300MW)	541	269	377
FAY-540/19.13-132	过热器			132	377
FAY-540/19.07-125	PCV阀(ERV)			125	377
FAY-540/4.55-175	再热器出口			175	426
FAY-324/4.60-207	再热器入口			207	426
FAY-366/20.34-269	汽包	压临界压力  18. 08  (600MW)	541	274	426
FAY-540/19.13-132	过热器			179	377
FAY-540/19.07-125	PCV阀(ERV)			119	325
FAY-540/4.55-175	再热器出口			198	426
FAY-324/4.60-207	再热器入口			249	530

⑤、安全阀消声器选型
安全阀消声器是按照用户提供的排气压力、温度等参数进行精心设计制作的，因此，在订购安全阀消声器时须提供下列资料：
（1）安全阀排汽量    （2）安全阀启跳压力    （3）排气温度
（4）排汽管径

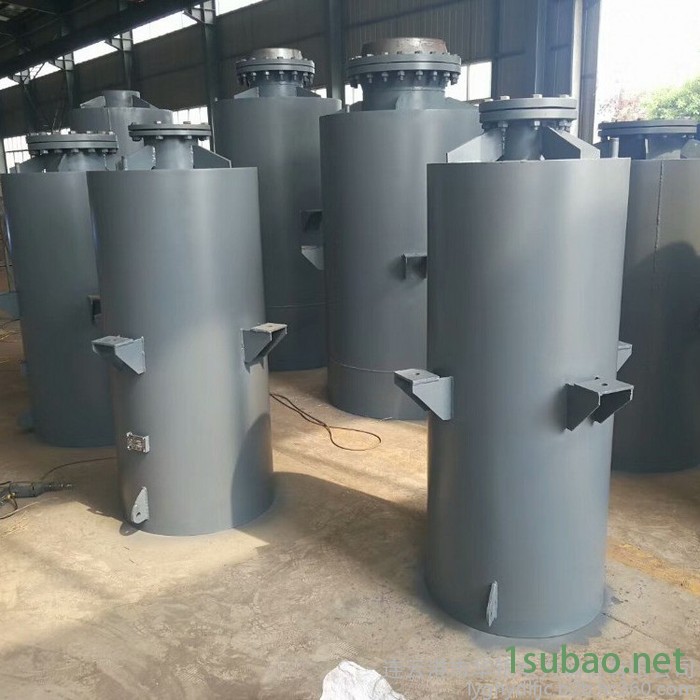

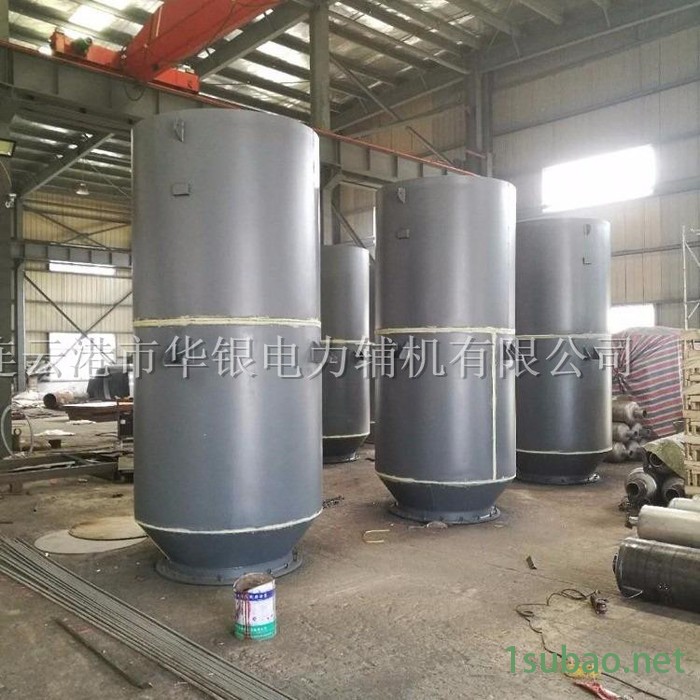

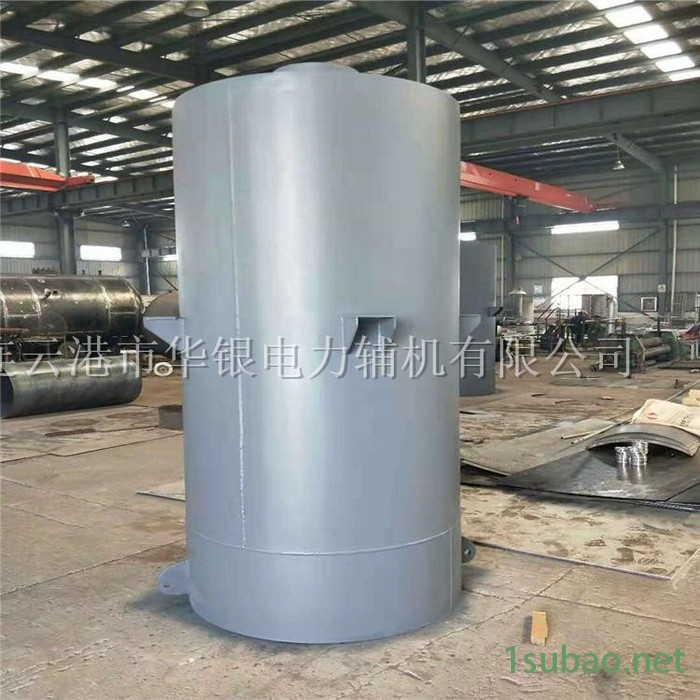

   （5）安全阀消声器有两种结构型式，小孔型和抗喷阻复合型。抗喷阻复合型消声器消声效果好，内部材质为不锈钢，壳体材质为碳钢；接管可选取焊接或法兰对接；安装固定型式可选取腿式或耳式结构。
