五、售后服务及承诺(1)机床终验收合格之日起，乙方对产品实行三包服务，质保期为12个月，在质保期内对产品实行免费维修。特别指出：机床运抵甲方后满12个月，若因甲方原因未进行安装调试，则保修期满，乙方不再提供免费安装调试及维修。(2)在保修期内，经查证若为用户原因：装卸运输过程、存放时间过长造成机械外观或内部损坏；操作使用不当、自行拆卸改装所造成之人为损坏，不在以上免费保修之内，用户必须支付所有维修、整修费用。说明：设备由于自然灾害造成的损坏不在我公司的保修范围内。(3)机床出现故障，得到用户信息后，能准确判断故障原因及处理措施的，立即给予答复，如不能立即答复的，在12小时内确定维修时间，并尽快派人到现场给予处理，具体时间视零件准备时间长短。(4)超过保修期后，我公司继续为用户提供维修服务，并依据我公司收费标准收取零件成本及服务费用。(5)验收合格后，买方未依据合同履约，卖方有权停止售后服务。(6)买方未付清全款以前，本机台所有权归卖方所有。二、主要技术参数
| 项目 | 单位 | ZJ-FHZ3017 |
| 加工范围 | X轴行程 | mm | 3200 |
| Y轴行程 | mm | 1700 |
| Z轴行程 | mm | 1200 |
| 龙门宽度 | mm | 1700 |
| 主轴端面至工作台面距离 | mm | 300-1500 |
| 工作台面 | 工作台尺寸 | mm | 3000x1500 |
| 工作台承重 | T | 15 |
| T型槽（槽数-槽宽x间距） | - | 13-22×200 |
| 主轴 | 主轴转数 | rpm | 6000 |
| 主轴型式 | - | 皮带 |
| 主轴 | | BT50-Φ190 |
| 主轴马达 | kw | 18.5KW(龙门低扭矩电机) |
| 伺服进给 | X/Y/Z轴进给马达 | | X40(行星减速1:3)Y:30Z:30 |
| X/Y/Z轴导轨形式 | - | H55线轨/Z轴方轨（4根）X轴2根 |
| XYZ快速移动速度 | m/min | 8/10/10 |
| 切削进给速度 | mm/min | 6000 |
| 自动 换刀 系统(选配) | ATC形式 | - | 机械手刀库 |
| 刀库容量 | Pcs | 24 |
| 刀具直径(满刀/空) | mm | Φ112/200 |
| 刀具长度 | mm | 300 |
| 刀具重量 | Kg | 18 |
| 拉拴 | - | P50T-1(45°) |
| 机器精度 | XYZ定位精度(JIS) | mm | ±0.0085/300 |
| XYZ重复定位精度(JIS) | mm | ±0.008/±0.007/±0.005 |
| 其它 | |
| 气压需求 | kgf/cm2 | 5-7 |
| 机床重量 （约） | T | 28 |
| 配置数控系统 | - | Fanuc 0i MF |

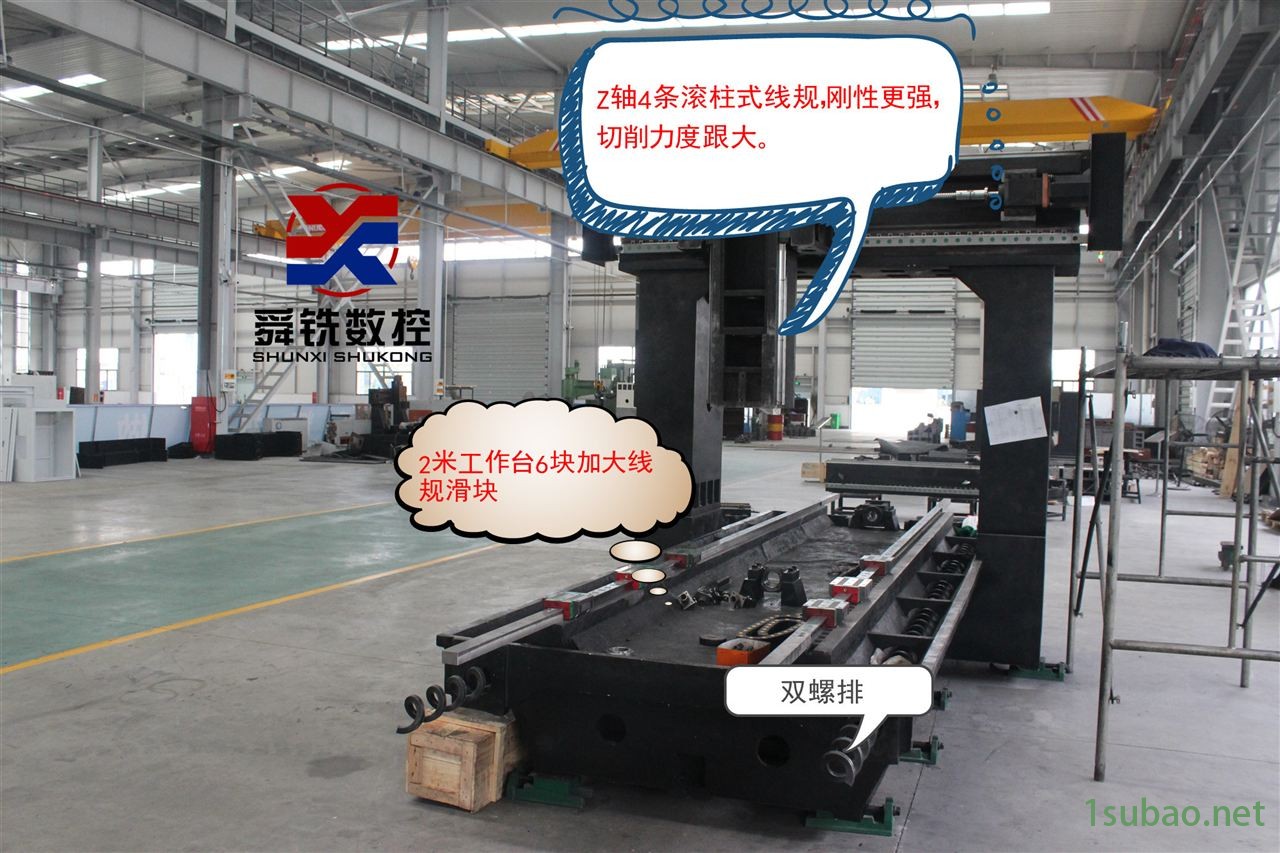

三、主要结构简述：3.1床身——工作台(1)床身工作台包括后述的立柱、横梁、滑鞍、主轴箱等大件均采用高强度铸铁材料和树脂砂工艺铸造。 这些大件采用三维计算机软件辅助优化设计，筋板布置合理，提高大件的刚度和强度。(2)床身——进口重载进口滚柱直线导轨,精度保持性好，工作台灵敏度高，精度高，伺服驱动性能优；同时承载能力大，切削抗振动性能好，可以改善机床性能特性，提高机床的精度和精度稳定性及机床的使用寿命。(3)X轴驱动——伺服电机通过行星减速器转动滚珠丝杠（X轴3米以上规格），带动工作台在床身上前后移动，实现X轴进给运动，而且丝杠进行预拉伸，以提高丝杠副的刚度。3.2 横梁(1)横梁导轨采用垂直交叉布局,力学性能优良,可大幅提高切削精度和刚性,保证横梁有足够的抗弯刚度和抗扭刚度,机床能满足重负荷切削。(2)横梁导轨副采用进口重载型滚柱直线导轨，精度保持性好，适合大力切削，运行稳定性好。(3)Y轴驱动——伺服电机传动滚珠丝杠，滚珠丝杠带动滑鞍在横梁上左右移动，实现Y轴进给运动。3.3 主轴箱(1)主轴箱采用导轨滑枕，Z轴采用进口重载型滚柱直线导轨，四条重载导轨分别位于350*350MM方形滑枕后2、左1、右1，有良好的吸震性，保证加工时切削平稳。(2)Z轴驱动——伺服电机传动滚珠丝杠，滚珠丝杠带动主轴箱在滑鞍上上下移动实现Z轴进给。Z轴电机带有自动抱闸功能，在断电的情况下，自动抱闸将电机轴抱紧，使之不能转动。(3)主轴箱部件采用平衡机构，保证主轴箱的运动的稳定性。(4)主轴组中国台湾专业厂生产，具有高精度，高性能。主轴抓刀是靠主轴上的碟形弹簧以拉紧力通过四瓣爪式拉刀机构作用在刀柄的拉钉上，是刀具与主轴锥孔紧密配合来实现抓刀的。(5)机床具有主轴定向功能。3.4 气动系统主要应用于夹刀;主轴中心吹气;主轴前端密封吹气。3.5 机床防护机床的床身导轨（X轴）采用不锈钢伸缩防护罩；横梁导轨（Y轴）采用风琴式防护；机床整机采用全部防护，以防铁屑及冷却液飞溅，使操作者在安全舒适的环境下工作。3.6润滑系统(1)三个坐标轴承采用脂润滑方式。(2)滚珠丝杠副均采用自动稀油润滑方式。(3)三坐标导轨副，有自动控制的润滑点，润滑油经分流润滑导轨副，动作由数控系统自动控制。3.7 平衡系统采用液氮平衡机构，保证主轴箱的运动的稳定性，采用液压油缸来松刀—碟簧拉紧自动拉刀装置。3.8 冷却系统滑枕主轴端部具有刀具外部冷却功能，冷却液一般为乳化液、轻矿化油等无腐蚀液体。3.9 排屑系统工作台上被加工下来的铁屑通过床身两侧的螺旋排屑器输送到床身前端的链式排屑器上，再由链式排屑器将切屑送到小车中。3.10 电控箱热交换器电控箱热交换器采用密封型安装，内外空气不产生对流；可阻隔湿气、油气、粉尘进入电控箱内；简化轻巧不占空间，维护保养简单。电控箱空调（选配）：可根据外部环境条件需要选用电控箱冷气机（空调）；电子式温度控制精度±1℃，可保持电控箱内恒温，控制热源并具除湿功能，提高电子元件寿命。3.11刀库结构（选配）體積小、重量輕、保修便利，是該刀庫的特點:搭配該刀庫,將讓你的機台做的規劃！創新浮動刀夾機構專利，置刀穩定與刀庫調校作業便利。採用SICK感測器,檢知更確實，維修更容易。廣泛運用在門型加工中心機、雕銑機、龍門加工中心機。分割機構使用SANJET滾珠分割機構,為機床換刀動作提供順暢無比與穩定性。3.12 主轴油冷机（选配）本机床可选配恒温控制油冷却机，可以防止机械主轴因温升而影响工作精度，提高机械加工精度与效率，防止工作母机主轴中心偏移或热变形，延长机械寿命，稳定油压、防止油震，操作简单、低噪音运行。

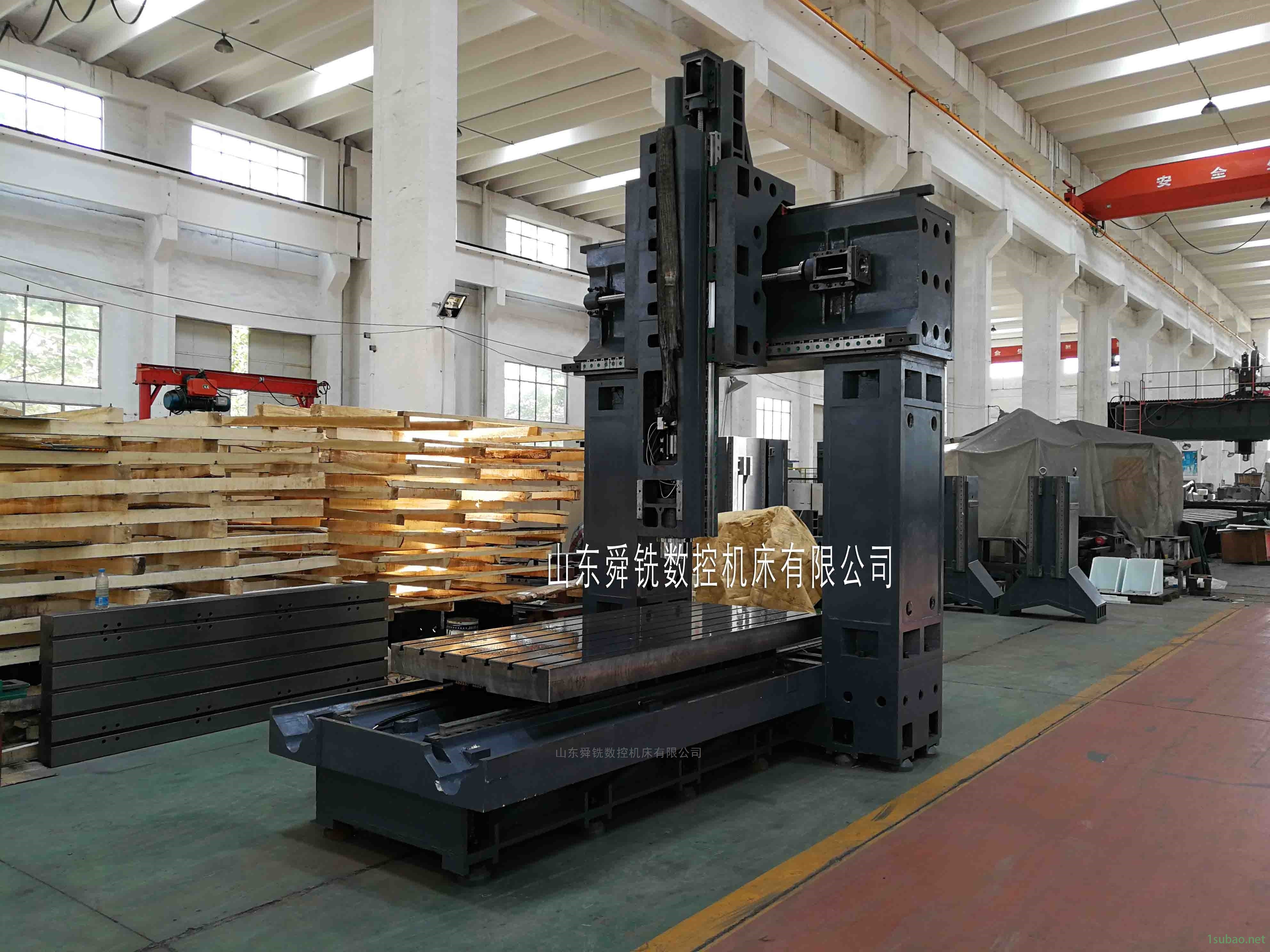

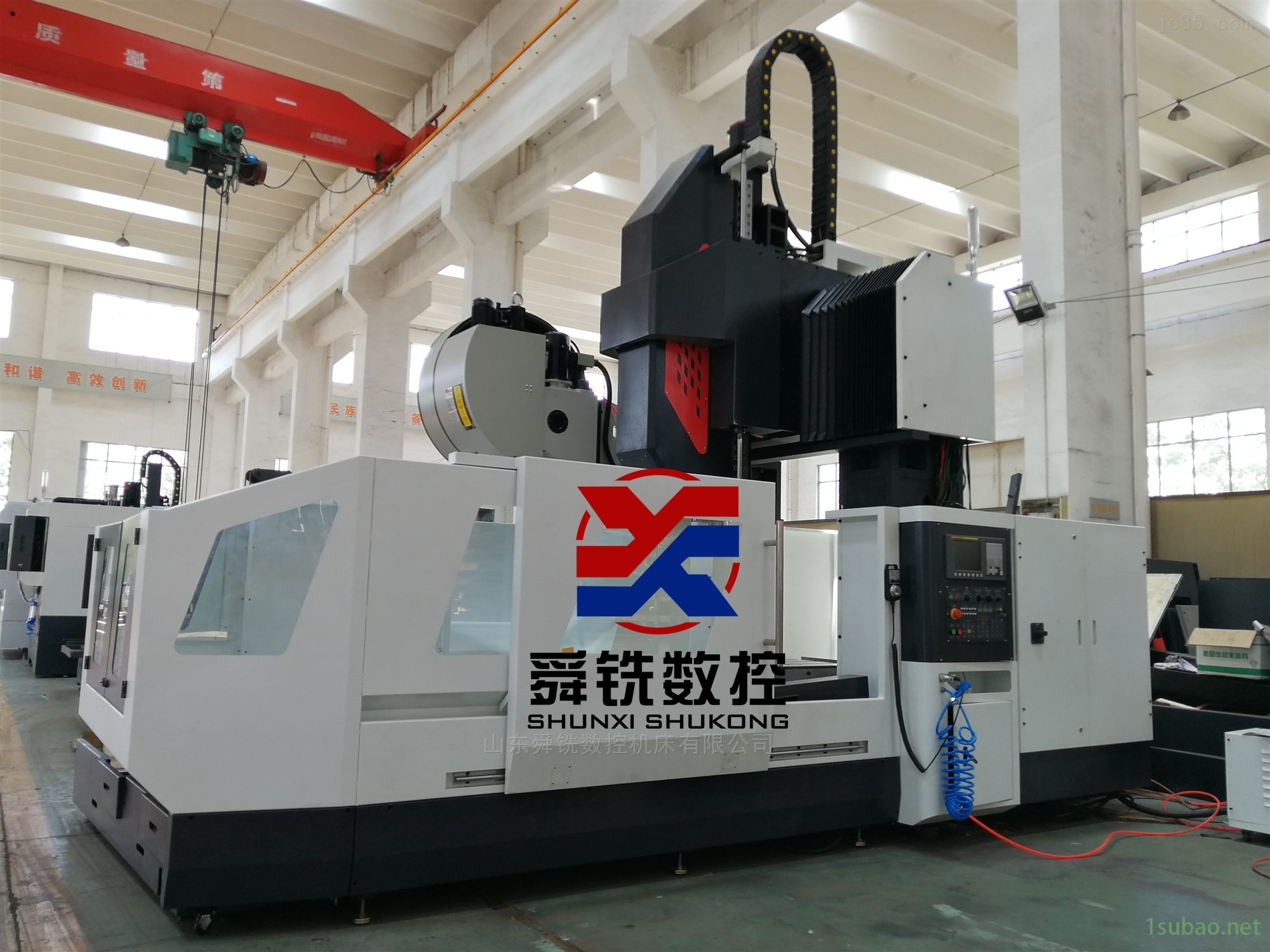

定梁龙门加工中心 3017龙门数控铣床
四、机床配置4.1 主要配套件一览表
| 序号 | 标准配置 | 规格名称 | 产地/品牌 |
| 1 | 控制系统 | Fanuc 0i MF | 日本/Fanuc |
| 2 | 机械主轴 | 皮带式BT50-￠190 | 中国台湾/丹铨. |
| 3 | X轴滚珠螺杆 | R63-10/12 | 中国台湾/上银.银泰 |
| 4 | Y轴滚珠螺杆 | R63-10/12 | 中国台湾/上银.银泰 |
| 5 | Z轴滚珠螺杆 | R50-10/12 | 中国台湾/上银.银泰 |
| 6 | X轴线性导轨 | 2-55滚柱重载直线导轨 | 中国台湾/上银.银泰 |
| 7 | Y轴线性导轨 | 2-55滚柱重载直线导轨 | 中国台湾/上银.银泰 |
| 8 | Z轴线性导轨 | 4-55滚柱重载直线导轨 | 中国台湾/上银.银泰 |
| 9 | 角接触球轴承 | - | 日本/NTN |
| 10 | 螺杆预拉螺母 | YSR | 中国台湾/盈锡 |
| 11 | 行星减速器 | - | 中国台湾 |
| 12 | 集中式自动润滑系统 | 容积式 | 日资/河谷 |
| 13 | Z轴平衡系统 | 液压平衡系统 | 无锡/协清 |
| 14 | 切削冷却系统 | 切削液冷却系统 | 台资/华乐士 |
| 15 | 气动系统 | - | 中国台湾/亚德克 |
| 16 | 照明系统 | 工作灯 | 市购 |
| 17 | 打刀缸 | 增压式 | 中国台湾/协品.尚品.臻赏.协清 |
| 18 | 电控箱热循环式交换器 | - | 国产 |
| 19 | 手持式电子手轮 | 手持分离式 | 日本 |
| 20 | 报警的灯 | 双色型 | 中国台湾/天德 |
| 21 | 内防护伸缩护罩 | 钢盔式伸缩型 | 海东钣金 |
| 22 | 全封闭外罩 | 全封闭（厂色） | 山东 |
| 23 | 主轴减速器（选配） | 采埃孚ZF | 德国/采埃孚 |
| 18 | 4轴旋转台 | 630 | 烟台* |
| 19 | 龙门侧铣头 | BT50 | 中国台湾 |
| 20 | 链式排销器 | | 国产 |
| 备注： | 如遇配件缺货，则以同参数规格同档次或更高档次同级品牌替代。*为选配 |
定梁龙门加工中心 3017龙门数控铣床定梁龙门加工中心 3017龙门数控铣床4.2 随机附件及工具
| 序号 | 规格名称 | 数量 | 备注 |
| 1 | 一字螺丝刀 | 1个 | |
| 2 | 十字螺丝刀 | 1个 | |
| 3 | 活动扳手 | 1把 | L=200 |
| 4 | 内六方扳手 | 1套 | S=3，4，5，6，8，10 |
| 5 | 水平调整地脚螺栓 | 1套 | |
4.3技术文件
| 序号 | 规格名称 | 数量 | 备注 |
| 1 | 使用说明书（机械部分） | 1份 | 中文 |
| 2 | 使用说明书（电气部分） | 1份 | 中文 |
| 3 | 加工中心系统技术手册 | 1套 | 中文（数控系统原厂资）料） |
| 4 | 机床精度检验证书（出厂合格证书） | 1份 | 中文 |
| 5 | 装箱单 | 1份 | 中文 |
