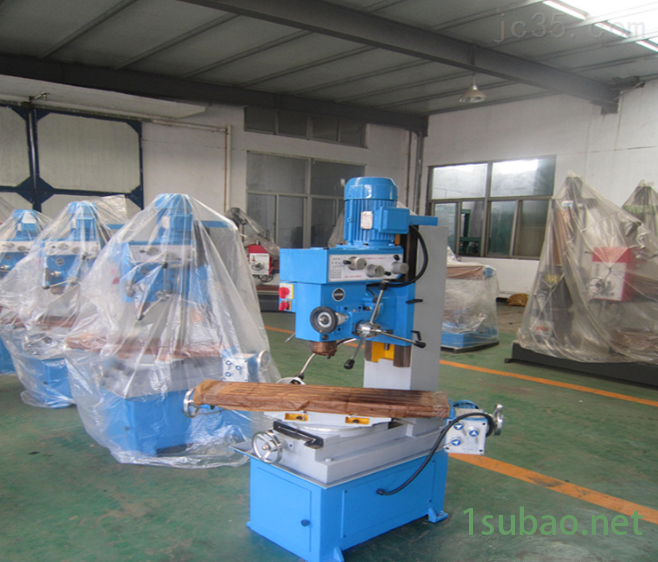

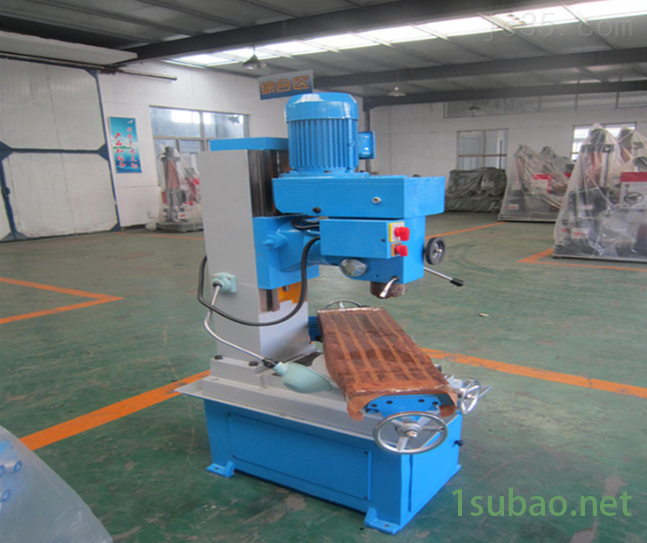

多功能可自动进刀 ZX50C钻铣床
多功能可自动进刀 ZX50C钻铣床
1工作台可纵、横向移动
2.底座为整体铸件，加工工件更稳定，精度更高！
3.具有钻、铣、镗、磨、攻丝等多种切削功能机床。
4.主轴箱可垂直平面内左右回转90°，
5.工作台可在水平面内左右回转45°
6.工作台可纵向自动走刀，提高加工效率
ZX50C ZX50F钻铣床本机床为方形箱体的多功能钻铣床，床身为燕尾导轨，刚性强，运动稳定精度高，导轨经淬火处理，有良好的耐磨能力。铣头可在垂直平面内回转90度。
安装相应附件，可进行铣、钻、镗、扩及平磨等多种加工，可加工平面、沟槽、螺旋面、斜面、成型面以及花键、齿轮等零件，适用于各种企业的金属加工和维修，特别是工具、模具、卡具的制造。
用户可选装电子或机械进给器，实现工作台纵向自动进给。铣头可选装皮带或齿轮传动。
主要技术参数 | ZX50C | ZX50F |
钻孔大直径（mm） | 50 | 50 |
端铣大宽度（mm） | 100 | 100 |
立铣大直径（mm） | 25 | 25 |
镗孔大直径（mm） | 120 | 120 |
大攻丝直径（mm） | M16 | M16 |
主轴端面至工作台距离（mm） | 38-430 | 38-430 |
主轴转速范围（r.p.m） | 45-1750 | 45-2600 |
主轴行程（mm） | 120 | 120 |
工作台尺寸（mm） | 900×240 | 900×240 |
工作台行程（mm） | 400×230 | 400×230 |
外形尺寸（mm） | 1100×970×1650 | 1100×970×1650 |
电动机功率（Kw） | 2.2/1.5 | 2.2/1.5 |
净重/毛重（Kg） | 500/600 | 480/580 |
ZX50C 50F随机附件清单
序号 | 名称 | 规格 | ZX50C/F |
1 | 整机 | ZX50C/F | 1件 |
2 | 铣夹头 | 4-16 | 1套（10件套） |
3 | 钻夹头 | 3-16 | 1件 |
4 | 主轴接杆 | M4-B16 | 1套 |
5 | 变径套 | M4-M3 M3-M2 | 各1件 |
6 | 退刀楔 | 1件 | |
7 | 内六角扳手 | 5 | 1件 |
8 | 拉杆 | M12 | 1件 |
9 | 平口钳 | 125 | 1台 |
10 | 使用说明书、合格证、装箱单 | 1份 |
