四川重庆动梁式数控龙门铣床DHXK-DZ4018产品简介：

动梁式数控龙门铣床

该系列机床为工作台固定，横梁移动式龙门铣床。工作台沿床身导轨纵向坐标x轴水平运动。机床可实现CNC控制多坐标联动

该系列机床适用于汽车、航天航空、印刷机械、纺织机械等各种机械设备制造行业中的模具。

可以配置铣头，使工件一次装夹可实现五面的铣、镗、钻、铰、攻丝等多道工序加工，并可对复杂型面进行三坐标或者多坐标加工。具有效率。质量特点。

DHXK-DZ4018

工作台面尺寸（宽*长）（mm）1500*4000

工作台移动方向行程（X轴mm）4200

主轴滑座移动方向行程（Y轴mm）有效行程2200

主轴上下移动方向行程（Z轴mm）1000

龙门宽度（mm）1800

主轴端面至工作台距离（mm）标配250-1200

工作台T型槽（数目-尺寸X间距）9-22*160

主轴规格:BT50主轴可选配五轴联动铣头、五面体铣头、高速电主轴等等

X轴传动方式：丝杆双驱

XYZ轴滚柱丝杆规格：X：8020，y5010，z5010

Xyz轴导轨规格：x轴均为4条55规格滚柱线规，y轴5规格重载滚柱线规

Z轴导轨规格：矩型滑枕可选配方滑枕：选配2条55滚柱直线导轨或者4条55滚柱导轨

xyz轴伺服电机传动方式及传动比：x轴;行星减速机，传动比4:1  y轴： 减速器直联，传动比3:1  z轴减速器直联传动  传动比3:1

主轴电机，Xyz向伺服电机*：主轴电机;22/26kw  x:40nm   y:30nm  z:40nm（抱闸）

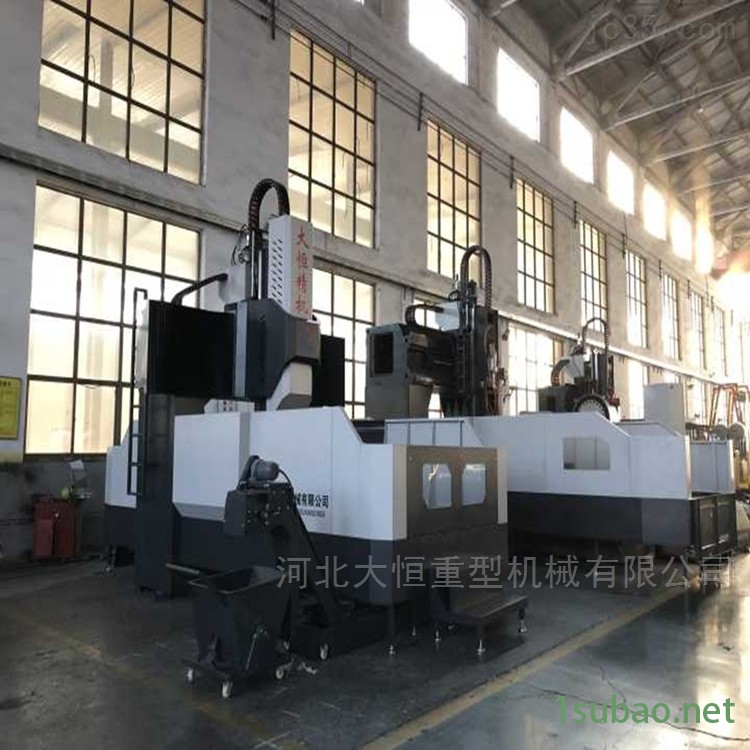

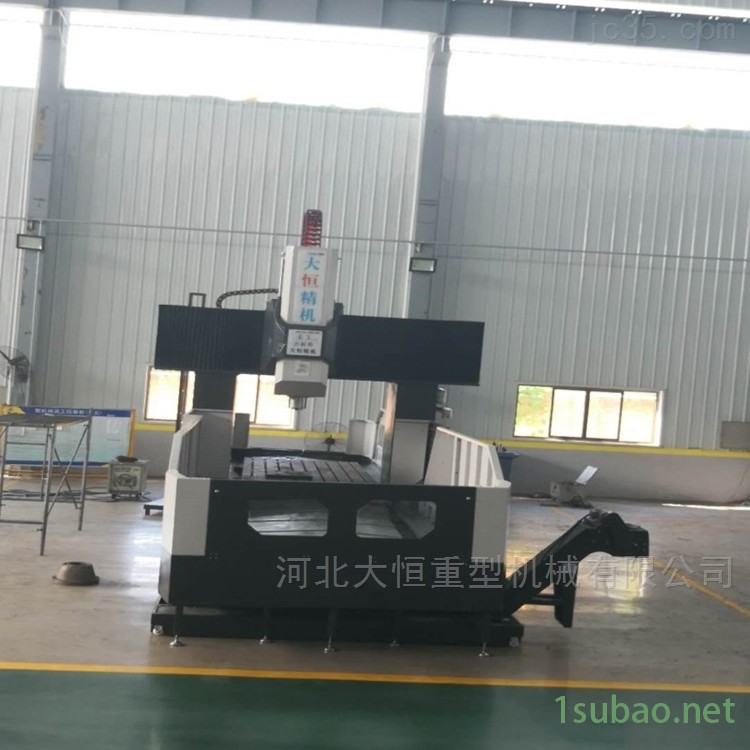

DHXK-DZ4018产品图片：
