河北大恒推出20多款数控龙门铣床

河北大恒推出20多款数控龙门铣床

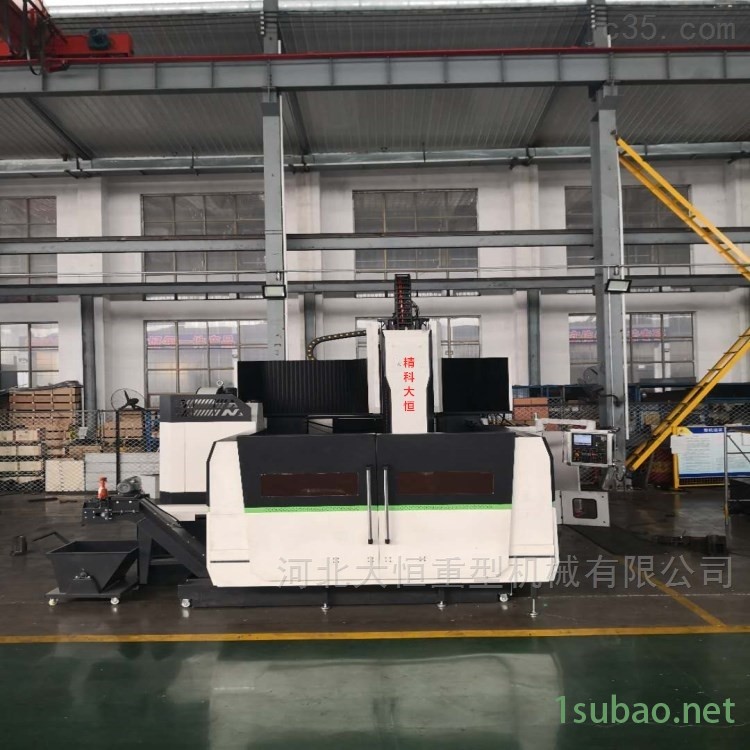

河北大恒推出20多款数控龙门铣床DHXK2806产品参数及图片展示：

X轴行程   mm    6200

Y轴行程   mm    2800

Z轴行程   mm    1000

龙门跨度   mm    2800

主轴端面至工作台距离 mm   200-1200

工作台面积  mm  6200*2800

承载   T  30

T型槽数量  NO.   11

驱动方式   直连式

主轴转速  rpm  6000

主电机额定功率   kw   18.5

主轴扭矩   N.m 143

主轴锥度及规格    ISO7:24NO50

系统  发那科系统

X.Y.Z快以速度  m/min   10/10/7

X、Y.Z伺服电机  kw  x轴4.4 yz轴4.4

X、Y.Z伺服电机扭矩   N.m   x轴36  yz轴36

X、Y.Z伺服电机  rpm   2500

进给速度   mm/min   6000

步进当量  mm    0.001

数控系统    发那科



DHXK2806机床结构特点：

X轴：工作台沿固定床身导轨纵向往复运动。
X轴传动：采用交流伺服电机传动滚珠丝杠传动，带动工作台运动，实现X轴直线运动。

导轨形式：上银滚柱55型直线导轨2条滑块单条4个。

Y轴：铣头溜板沿横梁导轨往复运动。
Y轴传动：采用交流伺服电机传动滚珠丝杠传动。

导轨形式：上银滚柱55型直线导轨2条，采用阶梯型一平一侧结构，滑块单条2个。

Z轴：铣头滑枕沿溜板导轨垂直往复经给运动。
Z轴传动：采用交流变频电机通过滚珠丝杠带动主轴箱上下进给运动，并加双杠配重

导轨形式：硬轨淬火。

大件：
机床大件包括床身、工作台、立柱横梁整体铸造、铣头溜板、铣头滑枕、铣头。机床大件均采用树脂砂造型、铸铁件。大件毛坯经热时效处理粗加工二次回火，以消除内应力；粗加工后进行充分的时效处理，以消除加工残余应力；精加工在数控龙门镗铣床上采用自由装夹的方式进行轻切削，使机床具有良好的刚性和精度保持性。
