浙江宁波数控龙门铣床光机
浙江宁波数控龙门铣床光机DHXK1803产品详情：
一 产品简介
光机是指：客户要求添加的附件部分，电机，电器，及电箱，按，相关标准装配，检验，油漆完工。
主要参数和配置清单如下：
单位：mm
DHXK1803
工作台尺寸
3000*1500
左右行程（X)
1800
前后行程(Y)
3200
上下行程(Z)
800
龙门跨度
1800
主轴端面至工作台距离
150--950
工作台T型槽（数目-尺寸*间距）
7—22*160
丝杆
日本THK
X.Y.Z轴滚珠丝杆规格
63、50、50
X轴线规规格
55*2
Y轴线规规格
55*2
Z轴规格
硬轨
工作台承重
15吨
主轴
中国台湾健春
DHXK1803光机铸件主要配置表
名称
数量
床身
1
立柱
1
工作台
1
横梁
1
主轴箱
1
铣头滑枕
1
滑台
1
轴承座
3
电机座
3
丝杆螺母座
3
压板
7
塞铁
4
丝杆
日本THK
线规
滚柱
主轴
BT50-190
一.机床主要结构特点：
X轴：工作台沿固定床身导轨纵向往复运动。
X轴传动：采用交流伺服电机传动滚珠丝杠传动，带动工作台运动，实现X轴直线运动。
导轨形式：中国台湾上银2条55滚柱直线导轨。安装4个滑块。
Y轴：铣头溜板沿横梁导轨往复运动。
Y轴传动：采用交流伺服电机传动滚珠丝杠传动。
导轨形式：中国台湾上银2条55滚柱直线导轨。
3. Z轴：铣头滑枕沿溜板导轨垂直往复进给运动。
Z轴传动：采用交流变频电机通过滚珠丝杠带动主轴箱上下进给运动，并加双杠配重
导轨形式：贴塑滑动复合导轨。
4. 大件：
机床大件包括床身、工作台、立柱横梁整体铸造、铣头溜板、铣头滑枕、铣头。
机床大件均采用树脂砂造型、铸铁件。大件毛坯经热时效处理粗加工二次回火，以消除内应力；粗加工后进行充分的时效处理，以消除加工残余应力；精加工在数控龙门镗铣床上采用自由装夹的方式进行轻切削，使机床具有良好的刚性和精度保持性。
5. 润滑系统：
润滑部位
名称
容量
润滑油粘度
备注
恒温系统
主轴组冷却
液压油
4L
ISO VG32
根据机床使用情况，建议5000h更换
变速箱
品牌（任选）
SHELL（壳牌）牌号为：SHELL LUS32
长城牌号为：L-HM32抗磨液压油
集中润滑系统
三轴丝杠润滑及线轨、滑动导轨
导轨油
4L
ISO VG68
根据机床设置的油位报警信号供给
品牌（任选）
SHELL（壳牌）牌号为：SHELL TonNA T68
长城牌号为：L-G68导轨油
6.机床安全、防护装置：
采用标准《GB15760-2004 金属切削机床、安全防护通用条件》。
机床的X、Y、Z三轴传动系统中，均设电气软限位、回及机械限位多项安全控制装置，保持机床在安全的状态下进行工作，操作人员正常工作的安全。
床身和拖板采用不锈铁板护罩防护。
配置工作LED照明灯、标高指示灯。
机床电气部分：
控制装置的工作电源：
工作电源：三相交流380V，电压范围360V～430V；50HZ±2% 。若电源波动较大，建议用户配置自动交流稳压装置。
环境温度：5℃～45℃。
相对湿度：≤80%
周围空气：在有浓度较高的导电尘埃、灰尘、切削油剂、有机溶剂等环境中，机床控制电柜需要置于洁净的恒温房内。

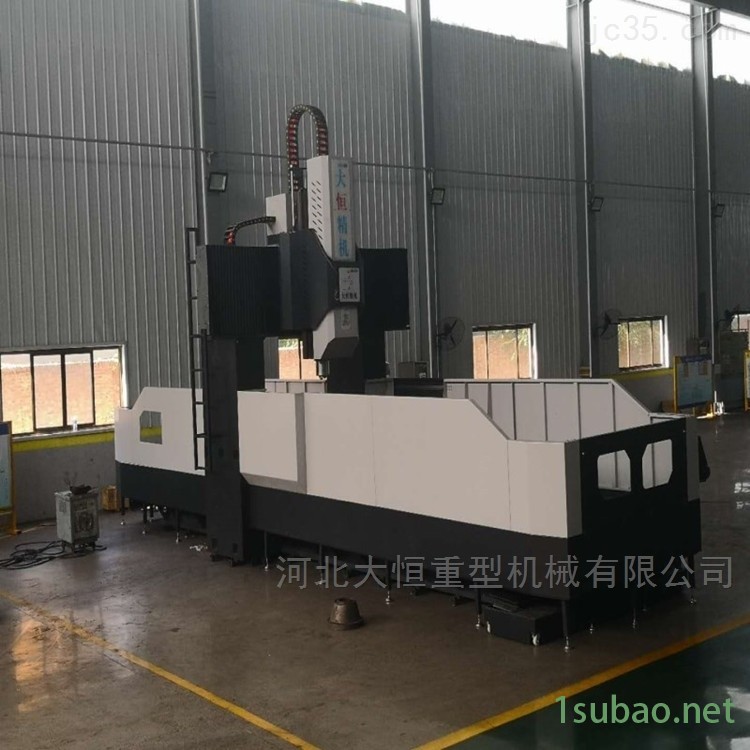

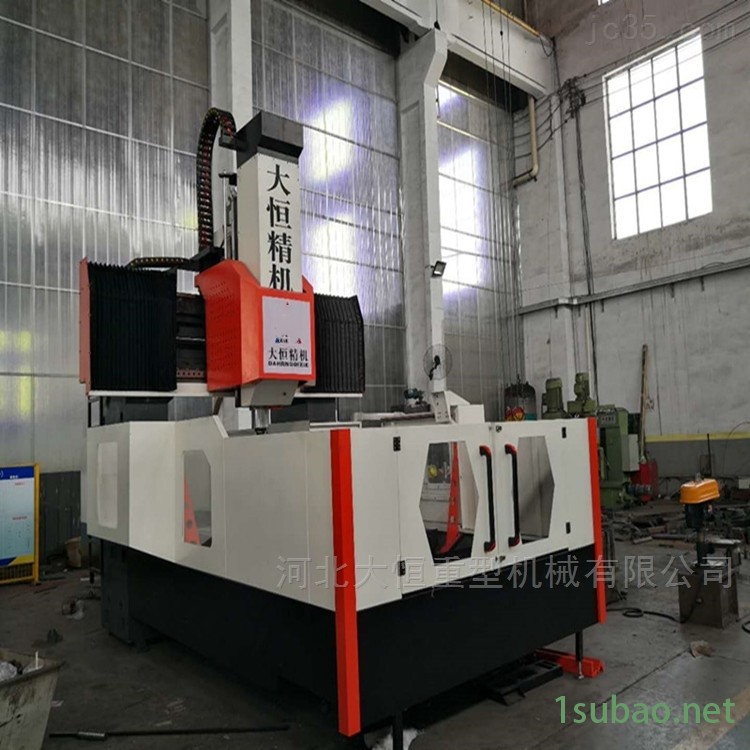

DHXK1803图片展示：
