DHXK1802龙门铣床光机尽在河北大恒DHXK1802技术参数：

工作台面尺寸（宽*长）（mm） 1500*2000

工作台移动方向行程（X轴mm）2200

主轴滑座移动方向行程（Y轴mm）1800

主轴上下移动方向行程（Z轴mm）800

龙门宽度（mm）1800

主轴端面至工作台距离（mm）150-950

工作台T型槽（数目-尺寸X间距）9-22*160

主轴规格（型号/安装直径）BT50/Φ155（可选配BT50/Φ190）

主轴转速 8000/6000

XYZ轴导轨规格：XY轴滚柱直线导轨55，重载规格，Z轴硬质滑动导轨（可选配直线导轨）

X轴伺服电机传动方式及传动比：直联

yz轴伺服电机传动方式及传动比：直联

主轴电机*：15kw

X向伺服电机*：30nm

yz向伺服电机*：y：20nm  z：30nm（抱闸）

工作台承重（吨）  5吨

DHXK1802机床主要结构特点：

X轴：工作台沿固定床身导轨纵向往复运动。

X轴传动：采用交流伺服电机传动滚珠丝杠传动，带动工作台运动，实现X轴直线运动。

导轨形式：中国台湾上银两条55型滚柱直线导轨，每条安装4个滑块。

Y轴：铣头溜板沿横梁导轨往复运动。

Y轴传动：采用交流伺服电机传动滚珠丝杠传动。

导轨形式：中国台湾上银两条55型滚柱直线导轨。

Z轴：铣头滑枕沿溜板导轨垂直往复进给运动。

Z轴传动：采用交流变频电机通过滚珠丝杠带动主轴箱上下进给运动，并加双杠配重

导轨形式：贴塑滑动复合导轨。

4. 大件：

机床大件包括床身、工作台、立柱、、横梁、铣头溜板、铣头滑枕、铣头。

机床大件均采用树脂砂造型、质铸铁件。大件毛坯经热时效处理粗加工二次回火，以消除内应力；粗加工后进行充分的时效处理，以消除加工残余应力；精加工在数控龙门镗铣床上采用自由装夹的方式进行切削，使机床具有良好的刚性和精度保持性。

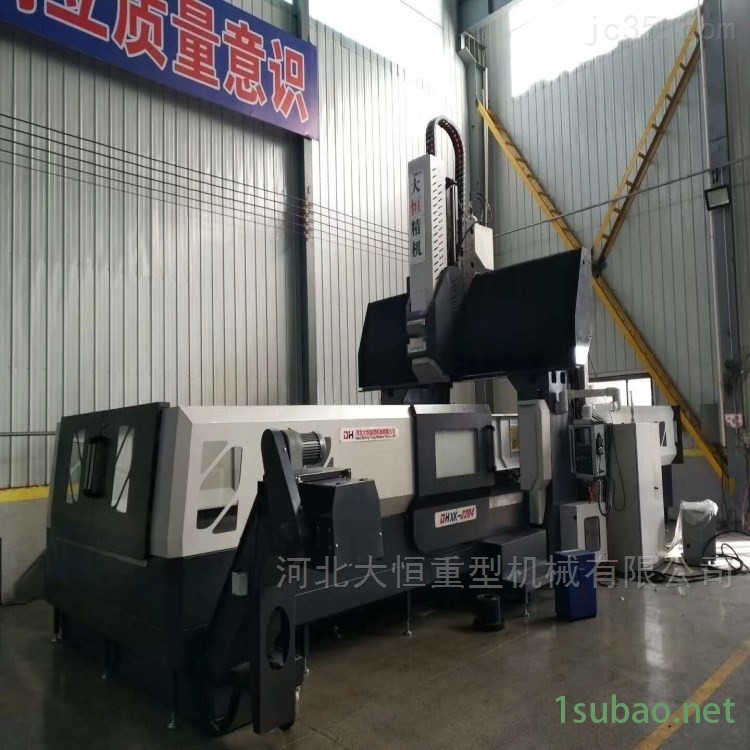

DHXK1802​图片展示：

​
