江苏刚性龙门铣床报价

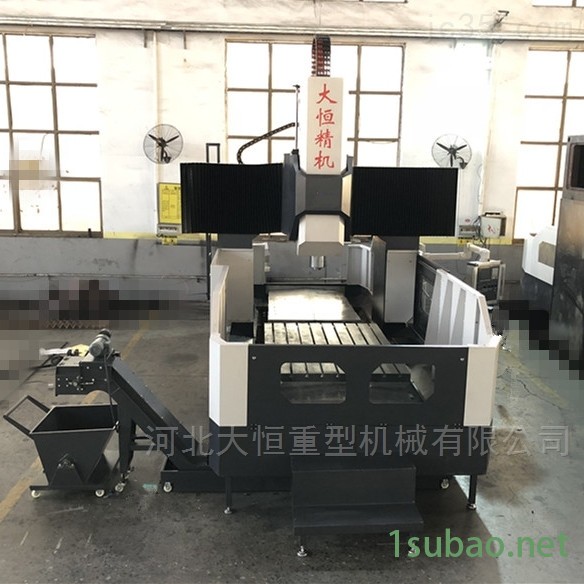

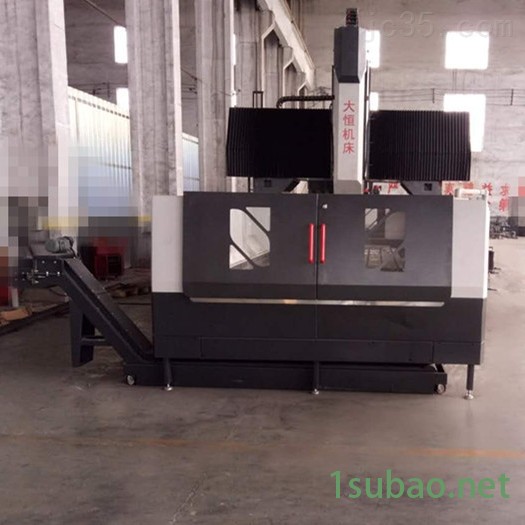

江苏刚性龙门铣床报价DHXK2504厂家大恒实拍图片：
江苏高刚性龙门铣床报价DHXK2504技术参数：
序号 | 项目 | 主要参数 | |
1 | X轴行程 | mm | 4200 |
2 | Y轴行程 | mm | 2500 |
3 | Z轴行程 | mm | 1000 |
4 | 龙门跨距 | mm | 2500 |
5 | 主轴端面至工作台距离 | mm | 200-1200 |
6 | 工作台面积 | mm | 4000*2000 |
7 | 承重 | T | 20 |
8 | T型槽数量 | No. | 13 |
9 | T型槽尺寸/间距 | mm | 22/200 |
10 | 驱动方式 |
| 直连 |
11 | 主轴转速 | rpm | 6000 |
12 | 主电机功率 | kW | 18.5 |
13 | 主轴扭矩 | N.m | 143 |
14 | 主轴锥度及规格 |
| ISO7:24NO50 |
15 | 拉刀方式 |
| 自动 |
16 | 主轴直径 | mm | 190 |
17 | X、Y、Z快移速度 | m/min | 10/10/7 |
18 | X、Y、Z伺服电机功率 | kW | 3/3/3 |
19 | X、Y、Z伺服电机扭矩 | N.m | 36/36/36 |
20 | X、Y、Z伺服电机转速 | rpm | 2000 |
21 | X、Y、Z轴丝杠直径 | mm | Φ80/Φ50/Φ50 |
22 | 进给速度 | mm/min | 6000 |
23 | 步进当量 | mm | 0.001 |
24 | 数控系统 | 发那科 | OI MF |
DHXK2504机床主要结构特点：
X轴：工作台沿固定床身导轨纵向往复运动。
X轴传动：采用交流伺服电机传动滚珠丝杠传动，带动工作台运动，实现X轴直线运动。。
导轨形式：日本THK或者中国台湾上银2条55型滚柱直线导轨，安装4个滑块。
Y轴：铣头溜板沿横梁导轨往复运动。
Y轴传动：采用交流伺服电机传动滚珠丝杠传动。
导轨形式：日本THK或者中国台湾上银2条55型滚柱直线导轨。
Z轴：铣头滑枕沿溜板导轨垂直往复进给运动。
Z轴传动：采用交流伺服电机通过滚珠丝杠带动主轴箱上下进给运动，并加双杠配重
导轨形式：贴塑滑动复合导轨。
4. 铣头：主铣头转速6000转，电机扭矩140NM，T型滑枕结构。
5. 大件：
机床大件包括床身、工作台、立柱、、横梁、铣头溜板、铣头滑枕、铣头。
机床大件均采用树脂砂造型、铸铁件。大件毛坯经热时效处理粗加工二次回火，以消除内应力；粗加工后进行充分的时效处理，以消除加工残余应力；精加工在数控龙门镗铣床上采用自由装夹的方式进行轻切削，使机床具有良好的刚性和精度保持性。
