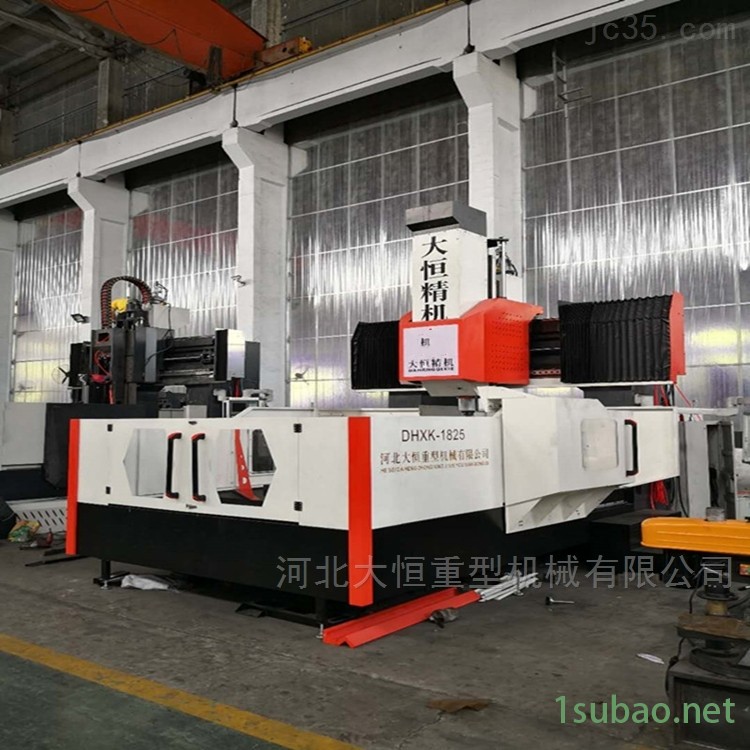

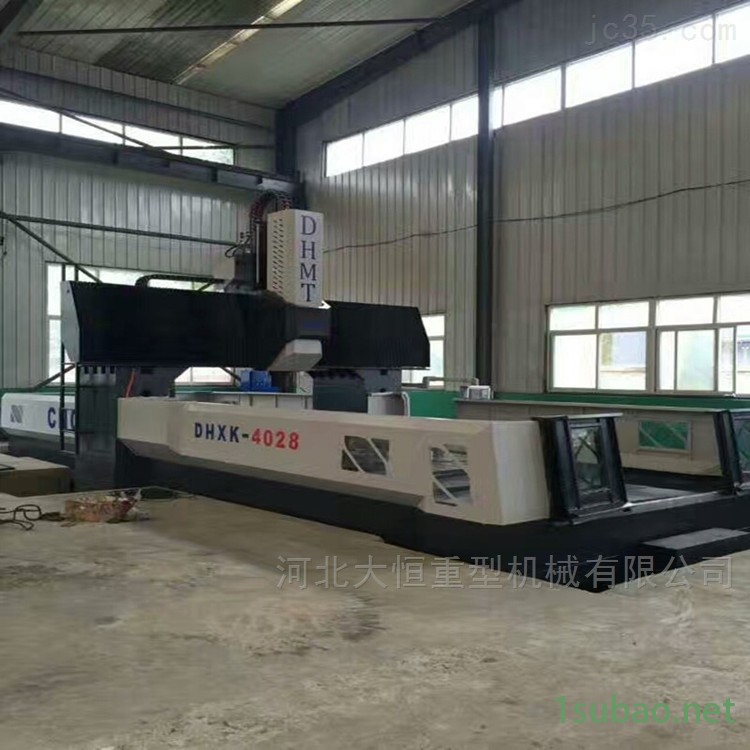

DHXK2203数控龙门铣床光机：

光机是指：客户要求添加的附件部分，电机，电器，及电箱，按，相关标准装配，检验，油漆完工。



主要参数和配置清单如下：


单位：mm

DHXK1803

工作台尺寸

3000*1500

左右行程（X)

1800

前后行程(Y)

3200

上下行程(Z)

800

龙门跨度

1800

主轴端面至工作台距离

150--950

工作台T型槽（数目-尺寸*间距）

7—22*160

丝杆

日本THK

X.Y.Z轴滚珠丝杆规格

63、50、50

X轴线规规格

55*2

Y轴线规规格

55*2

Z轴规格

硬轨

工作台承重

15吨

主轴

中国台湾健春

DHXK1803光机铸件主要配置表

名称

数量

床身

1

立柱

1

工作台

1

横梁

1

主轴箱

1

铣头滑枕

1

滑台

1

轴承座

3

电机座

3

丝杆螺母座

3

压板

7

塞铁

4

丝杆

日本THK

线规

滚柱

主轴

BT50-190







一.机床主要结构特点：

X轴：工作台沿固定床身导轨纵向往复运动。
X轴传动：采用交流伺服电机传动滚珠丝杠传动，带动工作台运动，实现X轴直线运动。

导轨形式：中国台湾上银2条55滚柱直线导轨。安装4个滑块。

Y轴：铣头溜板沿横梁导轨往复运动。
Y轴传动：采用交流伺服电机传动滚珠丝杠传动。

导轨形式：中国台湾上银2条55滚柱直线导轨。

3. Z轴：铣头滑枕沿溜板导轨垂直往复进给运动。

Z轴传动：采用交流变频电机通过滚珠丝杠带动主轴箱上下进给运动，并加双杠配重

导轨形式：贴塑滑动复合导轨。



4. 大件：

机床大件包括床身、工作台、立柱横梁整体铸造、铣头溜板、铣头滑枕、铣头。

机床大件均采用树脂砂造型、铸铁件。大件毛坯经热时效处理粗加工二次回火，以消除内应力；粗加工后进行充分的时效处理，以消除加工残余应力；精加工在数控龙门镗铣床上采用自由装夹的方式进行轻切削，使机床具有良好的刚性和精度保持性。
