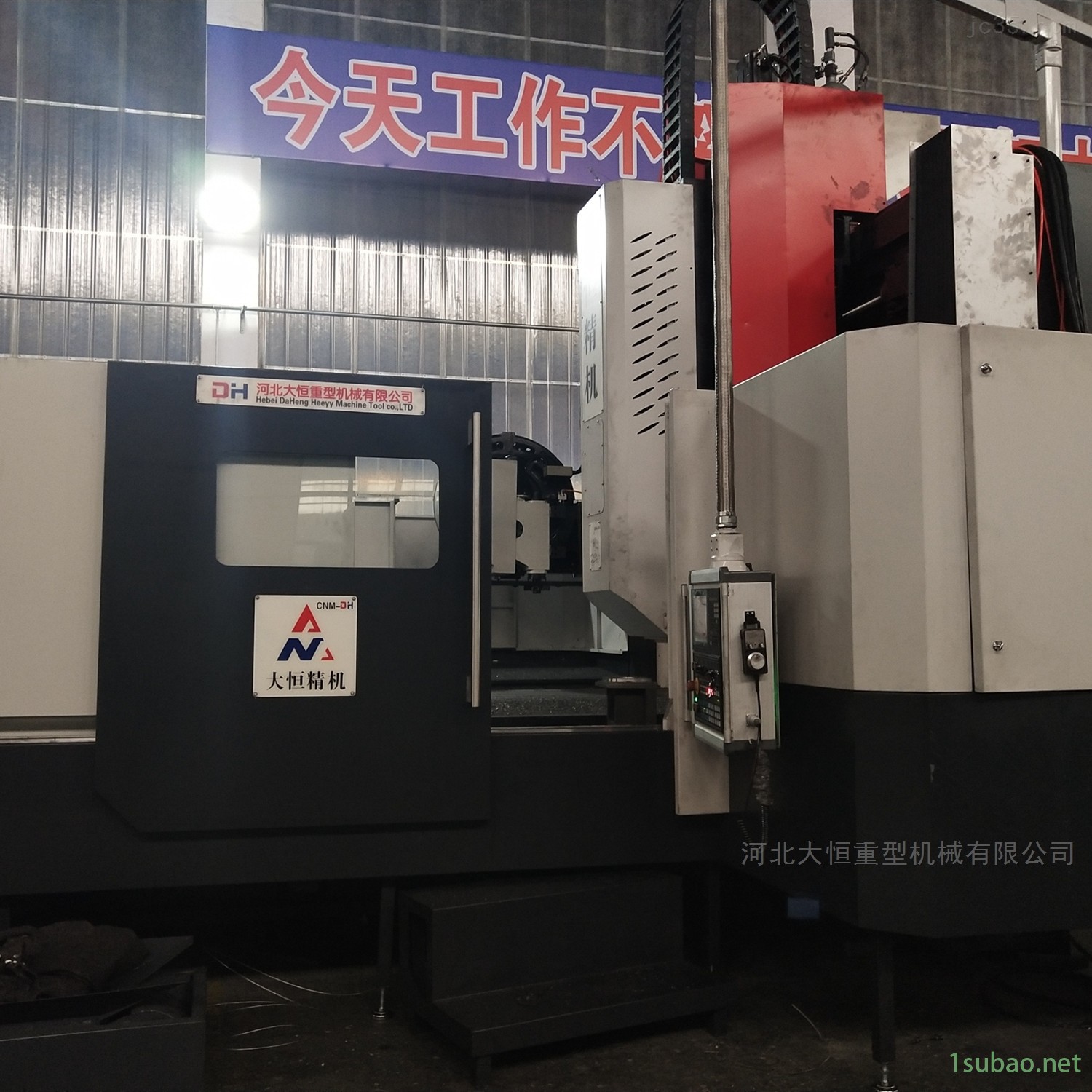

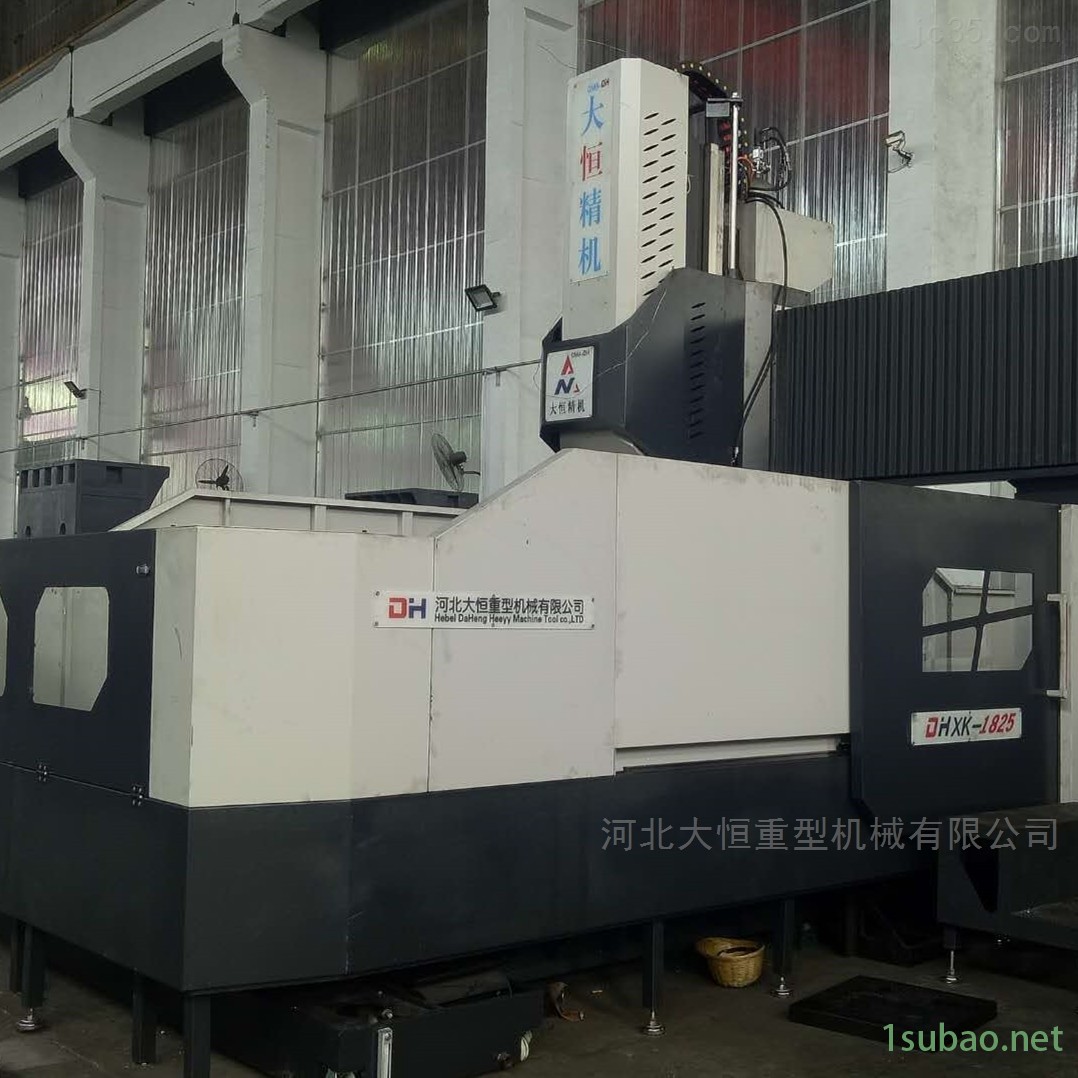

精科大恒数控龙门铣床 核心结构说明
数控龙门铣床是集机、电、液等*技术于一体的机械加工设备，主要用于平面、曲面和孔的加工。广泛应用于机械制造行业各种板类、箱体类、机架类等复杂零件的粗、精加工，该机床可实现立式铣头横向（Y轴）、垂直运动（Z轴）与工作台纵向运动（X轴）的三轴联动。可进行铣、镗、钻、刚性攻丝、铰孔、锪孔等多工序加工。
精科大恒数控龙门铣床 核心结构说明
机床大件包括床身、工作台、立柱、、横梁、铣头溜板、铣头滑枕、铣头。
机床大件均采用树脂砂造型、高强度铸铁件。大件毛坯经热时效处理粗加工二次回火，以内应力；粗加工后进行充分的时效处理，以加工残余应力；精加工在数控龙门镗铣床上采用自由装夹的方式进行高速轻切削，使机床具有良好的刚性和精度保持性。
DHXK2503数控龙门铣床技术参数：
| 数控龙门铣床DHXK2503型技术参数 | |
| 项目名称 | |
| DHXK2503型号定义 | 大恒数控龙门铣床2503-龙门宽度为2500mm |
| 工作台面尺寸（宽×长）（mm） | 2000*3000 |
| 工作台移动方向行程（X轴mm） | 3200 |
| 主轴滑座移动方向行程（Y轴mm） | 2700 |
| 主轴上下移动方向行程（Z轴mm） | 1000 |
| 龙门宽度（mm） | 2500 |
| 主轴断面至工作台面距离（mm） | 200-1200 |
| 工作台T型槽（数目-尺寸×间距） | 9-22×200 |
| 主轴规格（型号/安装直径）标准皮带式，选配 直连式 | BT50/φ190 选配BT40/φ150 |
| 主轴转速 | 6000rpm/8000rpm |
| 滚柱丝杆规格（日本THK） | X:R63-10 YZ:R50-10 |
| XYZ轴导轨规格(上银/THK) | X/Y轴55重载滚柱线轨，Z轴：T型滑轨（选配方滑枕、线轨） |
| X轴伺服电机传动方式及传动比 | 直连 |
| YZ轴伺服电机传动方式及传动比 | 直连 |
| 主轴电机 | 主轴电机：18.5（选配22KW）,额定扭矩143/140NM |
| XYZ向伺服电机 | 37.2Nm：Z轴抱闸 |
| 工作台承重（吨） | 10 |
| 光机重量约（吨） | 35 |
| XYZ轴定位精度（mm） | 0.025 |
| XYZ轴重复定位精度（mm） | 0.015 |
| 整机数控系统（标配三菱） | 选配日本发那科OIMF、德国西门子828D、中国台湾新代21MA |
