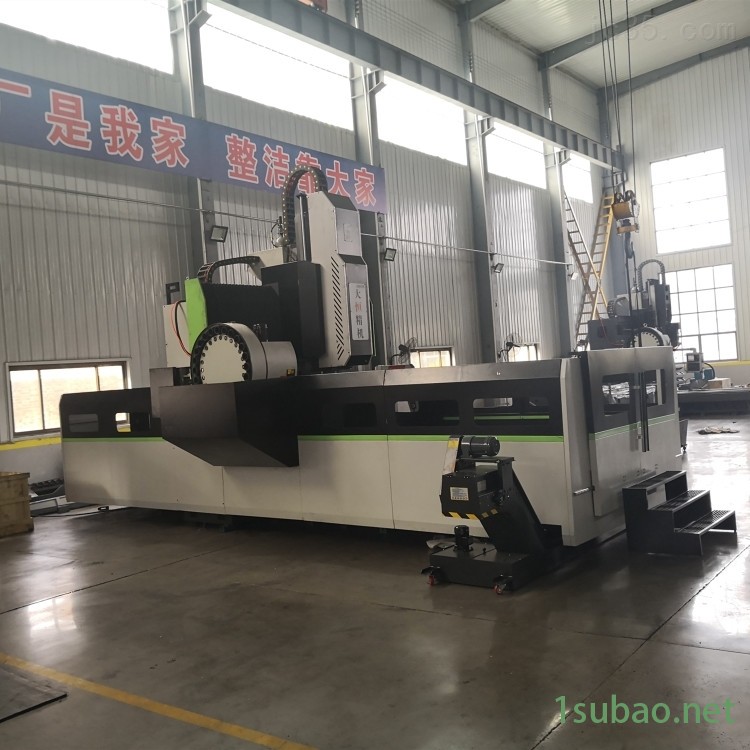

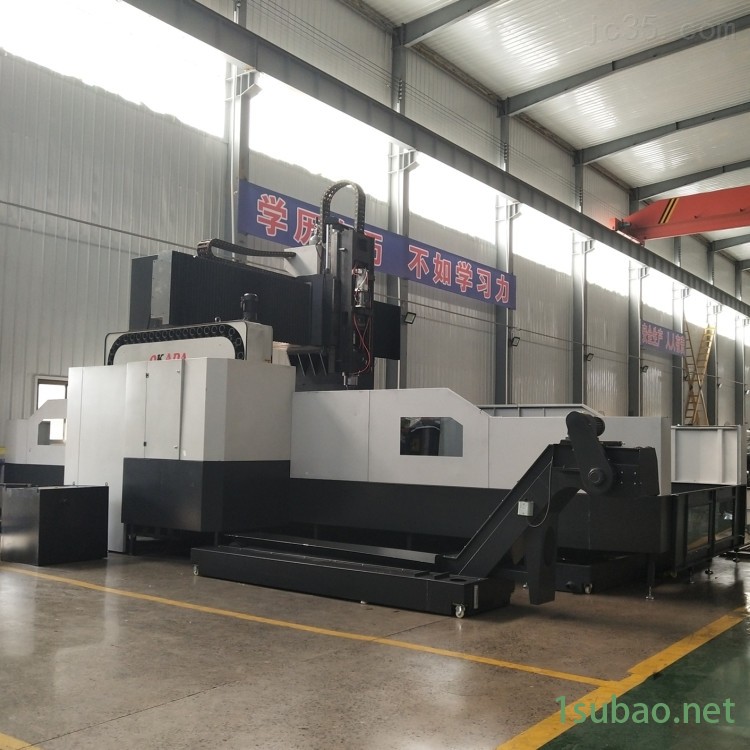

重承载数控龙门铣床 龙门加工中心
| 数控龙门铣床DHXK2505型技术参数 | |
| 项目名称 | |
| DHXK2505型号定义 | 大恒数控龙门铣床2505-龙门宽度为2500mm |
| 工作台面尺寸（宽×长）（mm） | 2000*5000 |
| 工作台移动方向行程（X轴mm） | 5200 |
| 主轴滑座移动方向行程（Y轴mm） | 2700 |
| 主轴上下移动方向行程（Z轴mm） | 1000 |
| 龙门宽度（mm） | 2500 |
| 主轴断面至工作台面距离（mm） | 200-1200 |
| 工作台T型槽（数目-尺寸×间距） | 9-22×200 |
| 主轴规格（型号/安装直径）标准皮带式，选配 直连式 | BT50/φ190 选配BT40/φ150 |
| 主轴转速 | 6000rpm/8000rpm |
| 滚柱丝杆规格（日本THK） | X:R80-20 Y:R63-10 Z:R50-10 |
| XYZ轴导轨规格(上银/THK) | X/Y轴55重载滚柱线轨，Z轴：T型滑轨（选配方滑枕、线轨） |
| X轴伺服电机传动方式及传动比 | 直连 |
| YZ轴伺服电机传动方式及传动比 | 直连 |
| 主轴电机 | 主轴电机：18.5（选配22KW）,额定扭矩143/140NM |
| XYZ向伺服电机 | 37.2Nm：Z轴抱闸 |
| 工作台承重（吨） | 15 |
| 光机重量约（吨） | 44 |
| XYZ轴定位精度（mm） | 0.025 |
| XYZ轴重复定位精度（mm） | 0.015 |
| 整机数控系统（标配三菱） | 选配日本发那科OIMF、德国西门子828D、中国台湾新代21MA |
