机床的性能及用途

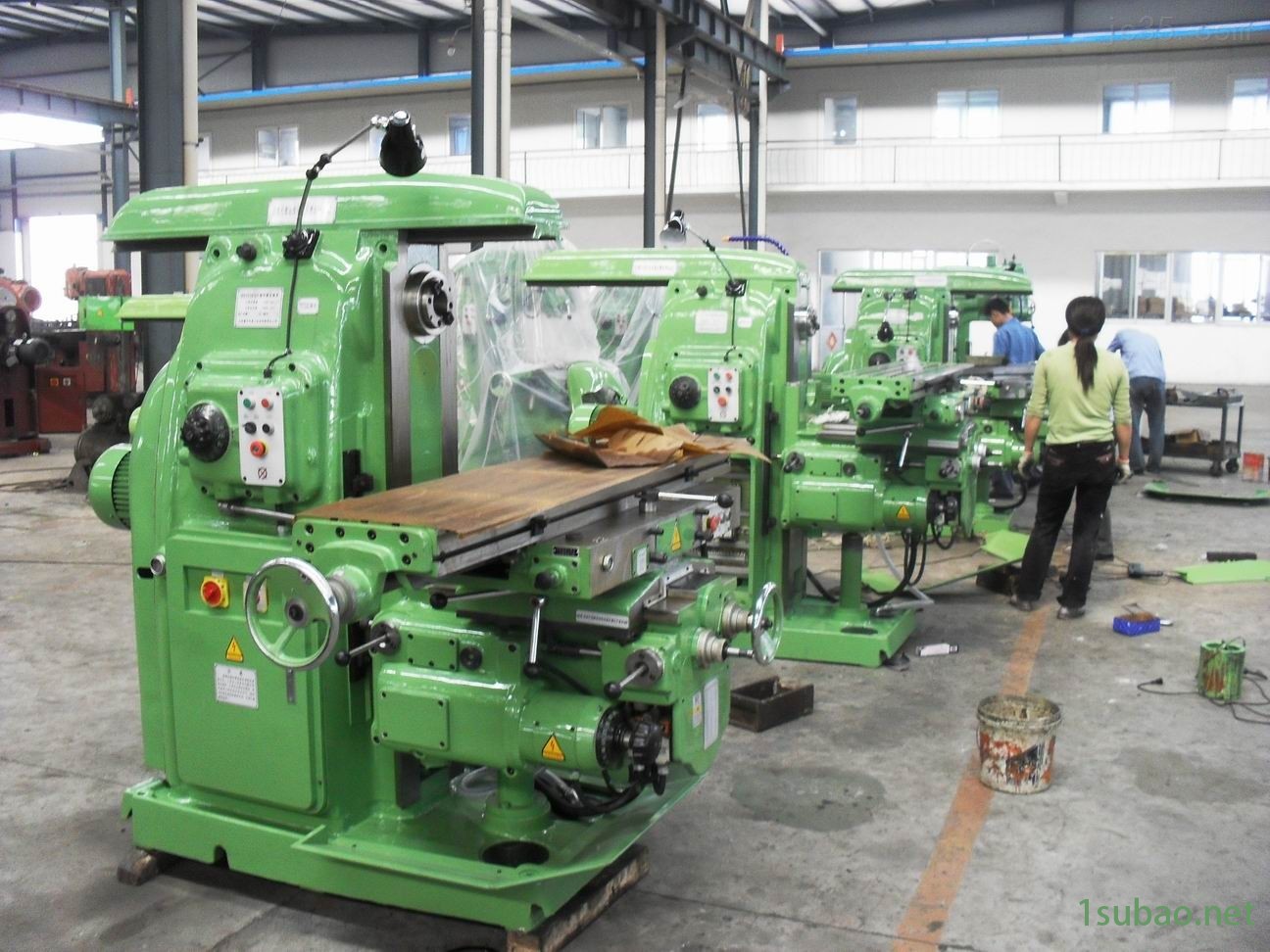

小型经济铣床多功能铣床Ｘ 6328A 小型经济铣床多功能铣床系列立、卧式铣床是一种小型通用机床，可以进行钻、扩、铰、 铣、镗的加工，用成形铣刀及端面铣刀能加工平面、斜面、垂直面和沟槽等。装上附件回转工作台还可铣削环状沟槽及圆弧曲线，装上附件分度头，可加工模数3 以下的直齿、锥齿及螺旋齿。因此本机床广泛用于机械制造、仪器、仪表建筑 装饰、维修等部门的单件和小批量的生产。
结构*、合理，操作轻便灵活，维护方便。亦可加减数字显示尺， 对于批量加工更加方便，定位更为准确 。
机床的工作台可作纵、横和垂直三方向的手动进给 , 其中纵横向可机动进 给。
机床的各易损部位均有调整机构。
注意：使用自动升降装置时，勿必先把升降摇把取下，以免它的高速运转伤到操 作者。
序号 | 性能参数 |
|
1 | 工作台面尺寸 | 1200 × 280mm |
2 | 工作台Ｔ型槽数 | 5 |
工作台Ｔ型槽宽度 | 14mm | |
工作台Ｔ型槽中心距 |
50mm | |
3 | 工作台纵向行程 | 机动行程 620mm 手动行程 640mm |
4 | 工作台横向行程 |
260mm |
5 | 工作台垂向行程 |
400mm |
6 | 工作台纵向机动进给 | 8 级 13 ～ 265mm/min |
7 | 工作台横向机动进给 | 8 级 13 ～ 265mm/min |
8 | 主轴端面到工作台面距离 |
115~515mm |
9 |
主轴孔锥度 | 立铣主轴锥孔莫氏 4 ″卧铣主轴锥孔 7∶24 — 40 |
10 | 主轴变速级数 | 卧铣 12 级 立铣 8 级 |
11 |
主轴变速范围 | 卧铣 45 ～ 1350r/min 立铣 115 ～ 1750r/min |
12 | 滑枕行程 | 500mm |
13 | 机头回转角度 | ± 90 ° |
14 | 机头主轴行程 |
110mm |
15 | 主电动机功率 |
2.2KW |
16 | 立铣电动机功率 |
0.85/1.5KW |
17 | 冷却泵型号 |
WB-12 40W 12L/min |
18 | 机床外形尺寸 | 1750 × 1450 × 2150(mm） |
19 | 机床净重 |
1350Kg |
