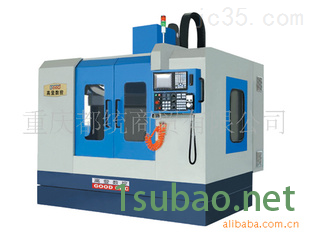

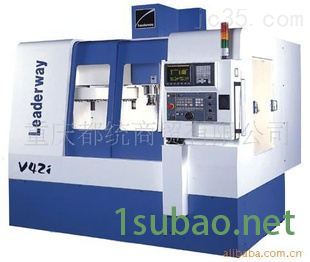

重庆数控立式铣床立式数控铣床数控立式铣床立式数控铣床1060数控铣床机床规格
型号 | 单位 | VMC-540 | VMC-650 | VMC-850 | VMC-1060 |
工作台 | |||||
工作台面积 | mm | 380×620 | 420×800 | 460×950 | 600×1300 |
T型槽 | 5-16H8 | 3-18H8 | 3-18H8 | 5-22H8 | |
T型槽间距 | mm | 70 | 135 | 150 | 120 |
行程 | |||||
左右行程（X轴） | mm | 490 | 650 | 800 | 1000 |
前后行程（Y轴） | mm | 380 | 400 | 500 | 600 |
上下行程（Z轴） | mm | 400 | 480 | 550 | 600 |
加工范围 | |||||
主轴中心至立柱导轨距离 | mm | 400 | 480 | 550 | 600 |
主轴端面至工作台面距离 | 80-480 | 80-560 | 120-670 | 180-780 | |
主轴 | |||||
主轴锥度 | ISO30 | ISO40 | ISO40 | ISO40 | |
主轴锥孔/拉钉 | BT30 | BT40 | BT40 | BT40 | |
主轴功率（基本配置） | KW | 3．7/5．5（主轴伺服） | 5.5/7.5（主轴伺服） | 5.5/7.5（主轴伺服） | 7．5/11（主轴伺服） |
主轴功率（可选配置） | KW | 5．5（主轴变频） | 5．5（主轴变频） | 7．5（主轴变频） | 11 （主轴变频） |
zui高转速（基本配置） | rpm | 8000 | 8000 | 8000 | 8000 （主轴伺服） |
zui高转速（可选配置） | rpm | 6000 （主轴变频） | 6000 （主轴变频） | 6000 （主轴变频） | 6000 （主轴变频） |
zui高转速（可选配置） | rpm | 12000 | 12000 | 12000 | 12000 |
进给（直联） | |||||
zui高进给速度 | mm/min | 6000 | 6000 | 6000 | 6000 |
快速移动速度（X/Y/Z） | mm/min | 12000 | 12000 | 12000 | 12000 |
滚珠丝杠（直径×导程） | |||||
X轴滚珠丝杠 | mm | 32×5 | 32×6 | 40×8 | 40×10 |
Y轴滚珠丝杠 | mm | 32×5 | 32×6 | 40×8 | 40×10 |
Z轴滚珠丝杠 | mm | 32×5 | 32×6 | 40×8 | 40×10 |
定位精度（标准） | |||||
定位精度（X、Y、Z） | mm | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 |
重复定位精度（X、Y、Z） | mm | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 |
处形尺寸 | |||||
长×宽×高 | mm | 2120×2040×2050 | 2340×2270×2250 | 2700×2350×2630 | 3300×2900×3400 |
重量 | |||||
工作台zui大承载重量 | kg | 400 | 400 | 600 | 8000 |
机床重量 | kg | 4000 | 4500 | 5000 | 8500 |
标准配置 | |
床身 | 树脂砂铸件 |
滚珠丝杠 | 中国台湾银泰PMI（双螺母预拉伸机构） |
滚珠丝杠螺母 | 中国台湾银泰PMI |
滚珠丝杠轴承 | NSK |
联轴器 | 台德合资 |
主轴 | 中国台湾 |
换刀系统 | 中国台湾增压打刀缸 |
集中润滑系统 | 中日合资润滑泵 |
冷却系统 | 大流量液、气冷却系统 |
导轨防护 | X、Y、轴不锈钢防护 |
防护 | 全密闭式防护 |
系统 | 发那科；三菱；西门子，广州数控系统 |
手持遥控单元 | 日本NIMECON |
行程开关 | 德国巴鲁夫 |
通讯接口 | 标准RS232接口 |
