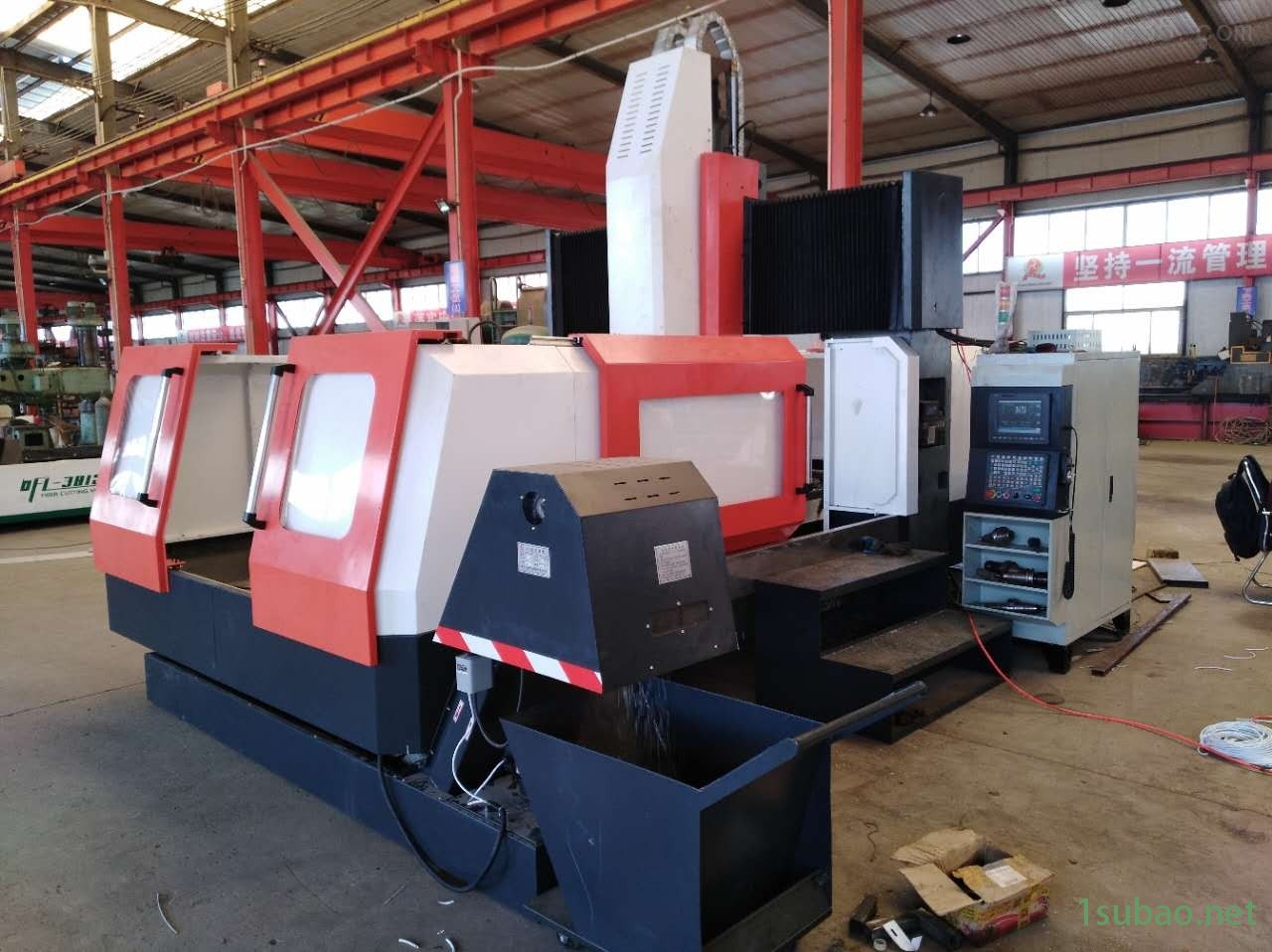

SK4022大型数控龙门铣床适用于机械、钢铁、能源、汽车、航空航天、兵器、船舶等行业的大、中型零件的加工。
SK4022大型数控龙门铣床参数：
序号 | 项目 | 单位 | HWSK-4022 | 序号 | 标准配置 | 品牌厂家 |
1 | 工作台面积 | mm | 4000*1800 | 21 | 机床铸件 | 本厂HT250两次回火处理 |
2 | X.Y.Z轴的行程 | mm | 4000*2400*1000 | 22 | 数控系统 | 中国台湾新代21MA |
3 | 龙门跨距 | mm | 2200 | 23 | 丝杆 | 中国台湾TBI研磨C3级 |
4 | 主轴端面至工作台距离 | mm | 150-1150 | 24 | 导轨 | 中国台湾上银 |
5 | zui大承重 | T | 20 | 25 | 轴承 | 日本NSK，P4 |
6 | T型槽数量 | No | 9 | 26 | 主电机 | CTB |
7 | T型槽尺寸/间距 | mm | 22/200 | 27 | 进给电机 | 中国台湾韩宇 |
8 | 主轴转速 | rpm | 6000 | 28 | 主轴 | 中国台湾健椿，同步轮结构 |
9 | 主电机功率 | kW | 22 | 29 | 贴塑 | 中国台湾MSK |
10 | 主轴扭矩 | N.m | 114 | 30 | 外防护 | 沧州 |
11 | 主轴锥度及规格 |
| ISO7:24NO50 | 31 | 联轴器 | 德国R+W |
12 | 拉钉规格 |
| P50T-2-MAS403-45° | 32 | 配重氮气 | 无锡德月 |
13 | X、Y、Z快移速度 | m/min | 7/7/5 | 33 | 电器 | 法国施耐德 |
14 | X、Y、Z伺服电机扭矩 | N.m | 48*4/35*4/27*4 | 34 | 油冷机 | 上海松江 |
15 | X、Y、Z伺服电机功率 | kW | 7.5（加减速机1：4）/5.5/4.3 | 35 | 机床重量 | 32T |
16 | X、Y、Z伺服电机转速 | rpm | 1500 | 36 | 机床外形尺寸 | 10500*4500*5000 |
17 | X、Y、Z轴丝杠直径 | mm | Φ80/Φ50/Φ50 | 37 | 主轴直径 | BT50-190长鼻端主轴。 |
18 | X.Y、Z轴滚柱导轨型号 | Mm | 65/55/55 | 38 | 直角铣头 | 中国台湾名扬（可选配） |
19 | 进给速度 | mm/min | 6000 | 39 | 刀库 | 24T中国台湾岗田（可选配） |
20 | zui小步进当量 | mm | 0.001 | 40 | 驱动方式 | 直连式 |
