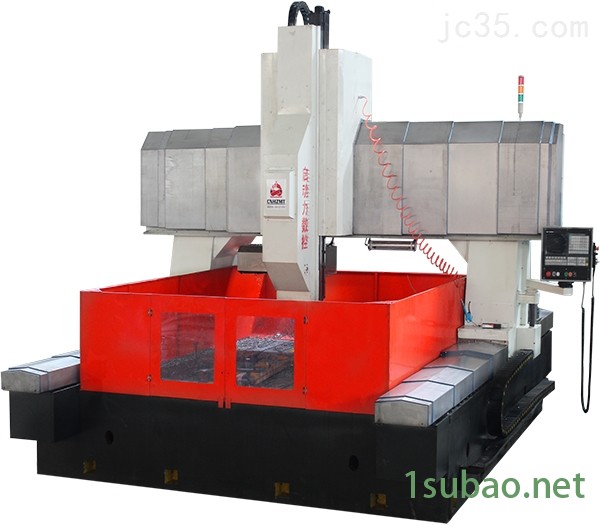

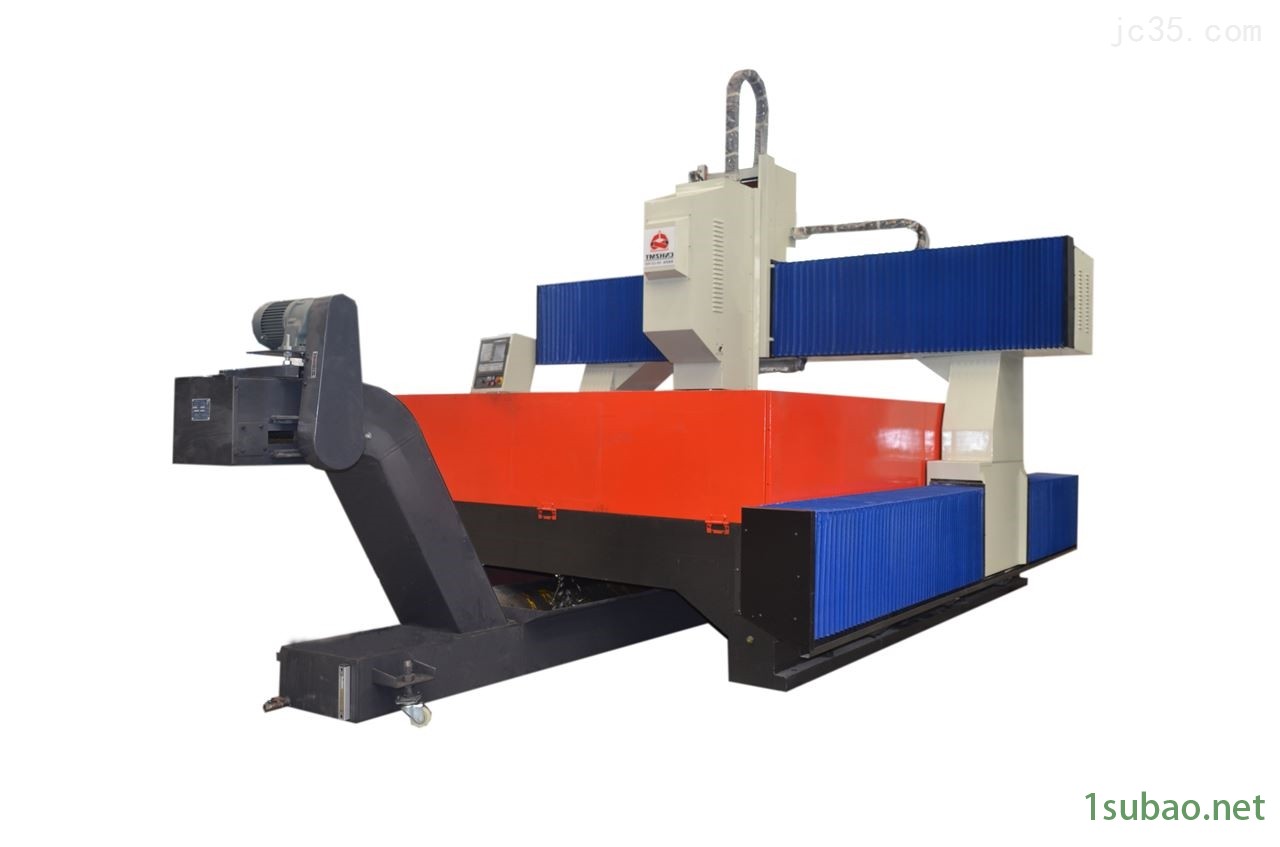

数控平面高速钻铣床河北厂家
数控平面高速钻铣床河北厂家
平面高速钻铣床技术参数：
| 型号 | QDLPD1616 | |
| zui大加工工件尺寸 | zui大钻孔及铣削中心距（长×宽）（mm） | 1600×1600 |
| zui大加工高度（mm） | 300 | |
| T型槽尺寸 | 22mm | |
| 钻铣削动力箱 | 数量 | 1 |
| 主轴锥孔 | BT50 加工中心主轴 | |
| zui大钻孔直径（mm） | Φ50 | |
| 主轴转速（r/min） | 50-3000 | |
| 伺服主轴电机功率（kW） | 11kW | |
| 主轴下端面到工作台面距离（mm） | 500 | |
| 动力头纵向移动 | zui大行程（mm） | 2000 |
| （X轴双驱） | X轴移动速度（m/min） | 0-9 |
| X轴伺服电机功率（kW） | 2.4KW | |
| X轴线轨 | 型号：45（2条） | |
| X轴丝杠 | 型号：4010 | |
| 动力头横向移动 | zui大行程（mm） | 2000 |
| （Y轴） | Y轴移动速度（m/min） | 0-9 |
| Y轴伺服电机功率（kW） | 2.4KW | |
| Y轴线轨 | 型号：45（2条） | |
| Y轴丝杠 | 型号：4010 | |
| 动力头滑台垂直行程（Z轴） | Z轴行程（mm） | 500 |
| Z轴进给速度（m/min） | 0-5 | |
| Z轴伺服电机功率（kW） | 2.4KW（带抱闸） | |
| Z轴线轨 | 型号：45（2条） | |
| Z轴丝杠 | 型号：5010 | |
| 定位精度 | X、Y、Z轴（mm） | ≤0.05/300 |
| 重复定位精度 | X、Y、Z轴（mm） | ≤0.03/300 |
| 排屑和冷却 | 排屑器型式 | 平板链式 |
| 排屑速度（m/min） | 1m/min | |
| 排屑器电机功率（kW） | 400W | |
| 冷却 | 冷却泵电机功率（kW） | 400W |
| 机床外形尺寸 | 长×宽×高（mｍ） | 约 3200x2500x2800 |
| 机床形式 | 铸铁整体铸造加工 | 铸铁整体铸造加工 |
| 机床总重 | QDLPD1616 | 净重约：10T |
八、平面高速钻铣床主要外购件配置
1．滚动直线导轨 中国台湾ABBA
2．滚珠丝杠 中国台湾TBI
3．伺服电机 凯恩帝
4．精密主轴 轴研科技BT50
5．伺服主轴电机 北京超同步11KW
6．控制系统 凯恩帝
7．其它辅助元器件 国内厂家（欧姆龙、明伟、德力西等）
8.传动同步带 贝蒂
9．传动轴承 日本NSK
10.联轴器 德国KTR
九、随机附件：随机提供的附件
1)、床身调整垫铁 全套
2)、扳手 1套
3)、常用扳手 1套
4)、吊环 1套
5)、BT40钻柄 3件
十、随机提供的技术文件
1)、机床精度检验记录单、机床合格证
2)、机床装箱单
3)、地基图、机床使用说明书
4)、控制系统资料
5)、维修（诊断）资料
十一、人员培训
1. 供方免费为需方培训编程及操作人员、机械维修、电气维修：编程、操作人员应具有高中以上文化水平，或多年相关工作经验者，1－2人，机、电维修人员应具有大专以上文化水平或多年专业维修经验人员，1－2人；
2．设备相关操作人员的培训在需方设备安装现场进行，具体培训时间由现场实际状况双方协定。
3.产品到厂后免费进行安装调试。4.产品投产使用初期，配合甲方操作使用，熟悉产品性能，直到甲方完全掌握为止。
5.提供终身技术服务，并及时有偿提供备品配件和维修等方面的支持。
十二、售后服务
1. 本设备自正式交付需方使用之日起，供方免费保修一年（需方人为造成重大损坏及不可抗拒的自然因素造成重大损坏除外），免费更换有质量问题的零部件。
2. 设备实行终身有偿维修，过保修期的维修只适当收取工本费、差旅费。
