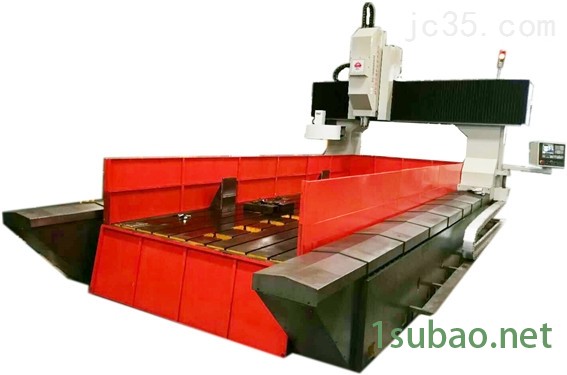

钢结构连接板钻孔龙门数控钻铣床厂家
钢结构连接板钻孔龙门数控钻铣床厂家
传统的人工刮研工艺，是机床高精、高效，持久稳定运行的保障。机床主体的龙门立柱、床身、 Z轴滑板、滑枕导轨面及安装面均采用人工刮研工艺，人工刮研是机床制造中不可或缺的工艺环节，它提高了机床各部分的相对精度，弥补了加工过程中因夹装受力扭曲，刀具磨损和加工设备精度不足而导致的零部件精度误差，在自然状态下zui大化的提高了设备精度。因此人工刮研工艺是机床高精度、持续稳定高效运行不可或缺的工艺环节。 丝杆、线规保证中国台湾品牌：丝杆，机床精度的保障，我厂根据机床大小，对刚性、强度要求的不同采用中国台湾TBI的5010型/5020型/6320型/8020型不同型号和强度的丝杆；线规始终采用中国台湾上银、银泰、ABBA的45型/55型线规是机床稳定、高效稳定的基础保障。 机床采用广数或者KND数控系统。且主要电器元器件采用欧姆龙、施耐德、德力西、正泰等用户信赖的品牌。为机床的稳定运行提供了强有力保障。减少机床电器故障的发生。?
高速钻铣床安全技术操作规程
1 必须遵守《数控钻铣床安全技术操作规程》。
2 工作前检查机床传动部位是否可靠，机床行程挡板是否装好，符合工作要求，然后再开车。
3 工件、刀具要装卡牢固，装卡工件所用工具要安全可靠，不准用一般扳手加套管装卸工件。
4 数控龙门钻铣床工作时，不准将脚蹬在床面上，更不准在工作台上站立或就坐。
5 使用起重设备或挂绳装卸工件时，必须遵守《起重设备安全技术操作规程》和《挂绳工安全技术操作规程》。
6 工作区内必须有防护挡板，防止飞屑伤人。场地要有适当的安全空间，工件码放要遵守定置管理规定。
7 铣切各种工件，特别是在粗铣时，开始应进行缓慢切削。
8 在切削中，不准变速和调整刀具，禁止用手摸或测量工件，人体、头和手不准接近刀具。
技术参数
??
| 型号 | QDLP2040 | |
| zui大加工工件尺寸 | zui大钻孔及铣削中心距（长×宽）（mm） | 2000*4000 |
| zui大加工高度（mm） | 500 | |
| T型槽尺寸 | 22mm | |
| 钻铣削动力箱 | 数量 | 1 |
| 主轴锥孔 | BT50 加工中心主轴 | |
| zui大钻孔直径（mm） | Φ50 | |
| 主轴转速（r/min） | 50-3000 | |
| 伺服主轴电机功率（kW） | 11kW | |
| 主轴下端面到工作台面距离（mm） | 500 | |
| 动力头纵向移动 | zui大行程（mm） | 2000 |
| （X轴双驱） | X轴移动速度（m/min） | 0-9 |
| X轴伺服电机功率（kW） | 2.4KW | |
| X轴线轨 | 型号：45（2条） | |
| X轴丝杠 | 型号：4010 | |
| 动力头横向移动 | zui大行程（mm） | 2000 |
| （Y轴） | Y轴移动速度（m/min） | 0-9 |
| Y轴伺服电机功率（kW） | 2.4KW | |
| Y轴线轨 | 型号：45（2条） | |
| Y轴丝杠 | 型号：4010 | |
| 动力头滑台垂直行程（Z轴） | Z轴行程（mm） | 500 |
| Z轴进给速度（m/min） | 0-5 | |
| Z轴伺服电机功率（kW） | 2.4KW（带抱闸） | |
| Z轴线轨 | 型号：45（2条） | |
| Z轴丝杠 | 型号：5010 | |
| 定位精度 | X、Y、Z轴（mm） | ≤0.05/300 |
| 重复定位精度 | X、Y、Z轴（mm） | ≤0.03/300 |
| 排屑和冷却 | 排屑器型式 | 平板链式 |
| 排屑速度（m/min） | 1m/min | |
| 排屑器电机功率（kW） | 400W | |
| 冷却 | 冷却泵电机功率（kW） | 400W |
| 机床外形尺寸 | 长×宽×高（mｍ） | 约 3000*4500*3000 |
| 机床形式 | 铸铁整体铸造加工 | 铸铁整体铸造加工 |
| 机床总重 | QDLPD2040 | 净重约：18T |
