回转支撑钻孔数控高速钻铣床厂家
回转支撑钻孔数控高速钻铣床厂家

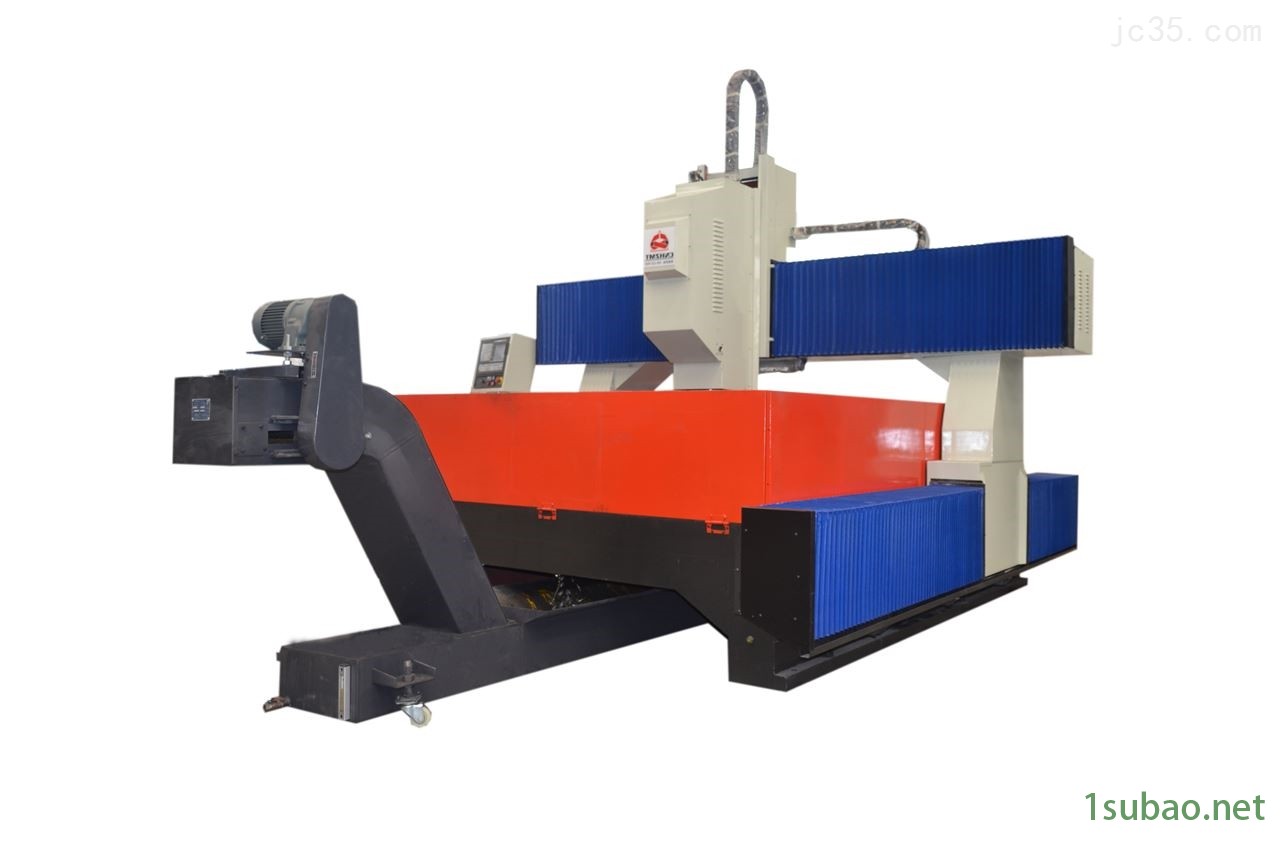

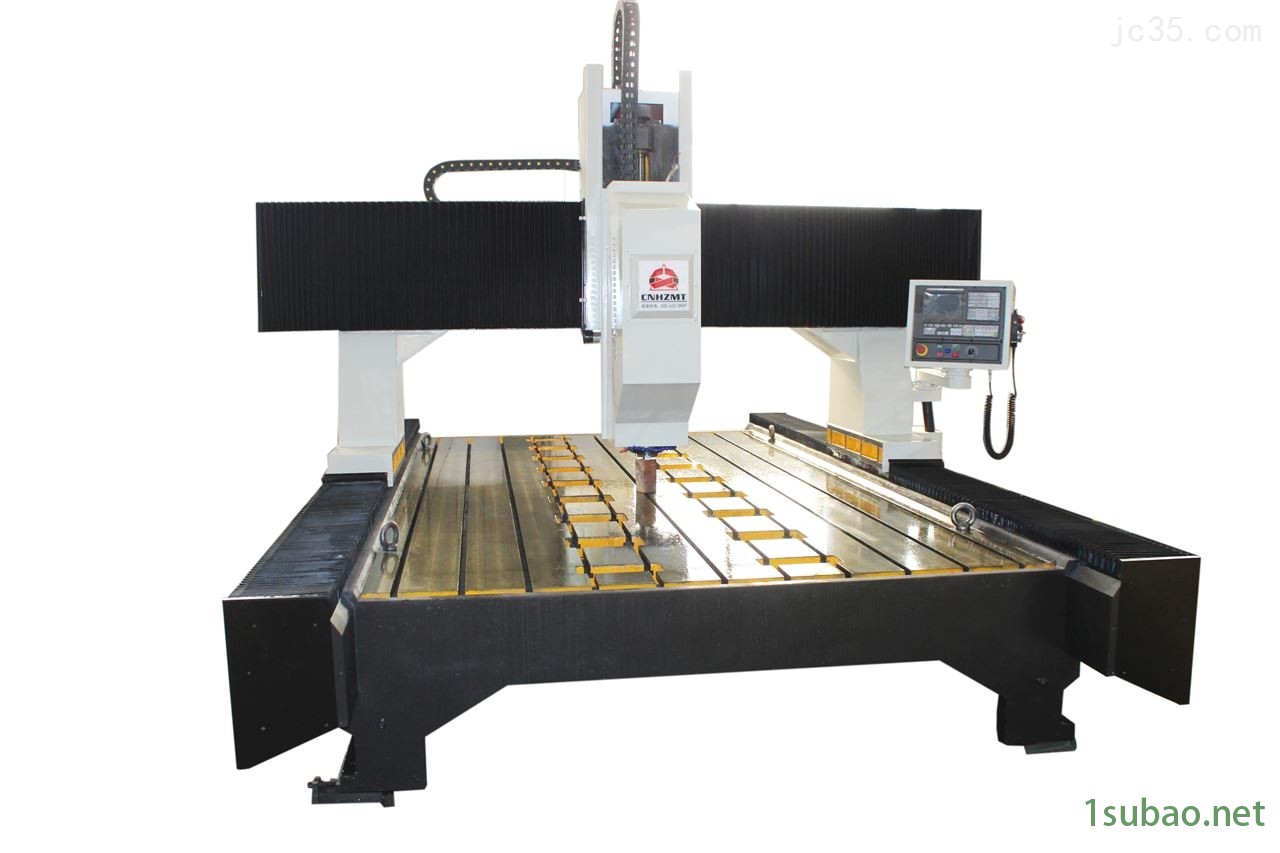

数控高速钻铣床主要由床身工作台，移动式龙门，钻铣动力头、排削器和循环冷却装置、自动润滑系统、电器系统等组成。滚动直线导轨副支撑和精密丝杠副驱动，机床具有较高定位精度和重复定位精度。
数控高速钻铣床由于采用*的数控系统，该机可同时满足钻孔、铣削、攻丝、等加工需求。主轴动力系统采用伺服电机驱动，可同时满足高低速下的加工需求，低速运转时具有横扭矩，高速运转时横功率的显著特点，是普通变频电机加减速机驱动方式*的。
数控高速钻铣床主要用于设备管板、法兰、平板、环形等零件的高效钻、铣、攻丝加工。可在单质材料及复合材料上钻孔，铣削，攻丝。机床加工过程数字控制，操作方便。能实现自动化、高精度、多品种大批量生产。
技术参数：
| 型号 | QDL2010 | |
| zui大加工工件尺寸 | zui大钻孔及铣削中心距（长×宽）（mm） | 2000*1000*600 |
| zui大加工高度（mm） | 600 | |
| T型槽尺寸 | 22mm | |
| 钻铣削动力箱 | 数量 | 1 |
| 主轴锥孔 | BT40机械主轴 | |
| zui大钻孔直径（mm） | Φ40（硬质合金钻头） | |
| Φ40（高速钢麻花钻头） | ||
| zui大攻丝 | M12 | |
| 主轴转速（r/min） | 3000 | |
| 伺服主轴电机 | 7.5Kw 1000r/min | |
| 动力头纵向移动 （X轴） | zui大行程（mm） | 3000 |
| X轴移动速度（m/min） | 0-9 | |
| X轴伺服电机功率（kW） | 2.3KW | |
| 动力头横向移动 （Y轴） | zui大行程（mm） | 1500 |
| Y轴移动速度（m/min） | 0-9 | |
| Y轴伺服电机功率（kW） | 2.3KW | |
| 动力头滑台垂直行程（Z轴） | Z轴行程（mm） | 500 |
| Z轴进给速度（m/min） | 0-5 | |
| Z轴伺服电机功率（kW） | 2.3KW（带 抱闸） | |
| 定位精度 | X、Y、Z轴（mm） | ≤0.1 |
| 重复定位精度 | X、Y、Z轴（mm） | ≤0.05 |
| 排屑和冷却 | 排屑器型式 | 平板链式 |
| 排屑速度（m/min） | 1m/min | |
| 排屑器电机功率（kW） | 0.4KW | |
| 冷却泵电机功率（kW） | 150W | |
| 机床外形尺寸 | 长×宽×高（mｍ） | 约 2000*3500*2500 |
| 机床形式 | 铸铁整体铸造加工 |
|
| 机床总重量 | 约6吨 |
|
?
1. 本设备自正式交付需方使用之日起机床主要外购件配置
1．滚动直线导轨 中国台湾上银
2．滚珠丝杠 TBI
3．伺服电机、驱动器 众为兴配套
4．精密主轴 轴研科技BT40
5．伺服主轴电机 超同步
6．控制系统 众为兴系统
7．其它辅助元器件 进口
8.传动同步带 贝蒂
9．传动轴承 日本NSK
10.联轴器 德国KTR
随机附件：随机提供的附件
1)、床身调整垫铁 全套
2)、吊环 1套
3)、BT40钻柄 1套
