| 产地 | 广州 |
|---|---|
| 螺杆直径 | 35．6mm |
| 生产能力 | 50 |
| 售后服务 | 一年保修 |
| 种类 | 混炼挤出机 |
| 品牌 | TDM系列同向平行三螺杆挤出机 |
| 型号 | 三螺杆混炼挤出机 |
| 螺杆数 | 多螺杆 |
| 可生产管材类型 | XLPE电缆料、硅烷交联电缆料、TPE等 |

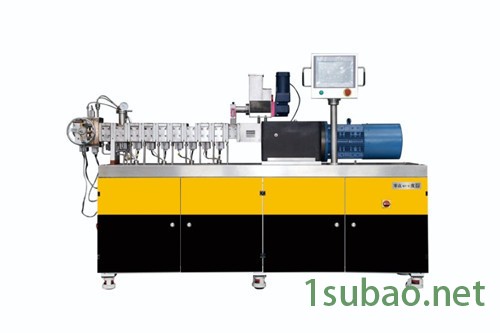

三螺杆混炼挤出机
LMETI系列同向平行三螺杆挤出机
LMETI系列同向平行三螺杆挤出机源于华南理工大学聚合物新型成型装备工程研究中心，由该工程研究中心提供技术，广州市零点一度科技有限公司产业化而成，是具有自主知识产权的新型高效连续配混装备。
此系列机型采用同向平行组合式的三螺杆结构，实现在较小的螺杆长径比条件下就能达到传统双螺杆挤出机在较大长径比才能达到的混炼混合效果，具有独特的高填充、高分散、高产量、低能耗优势，可广泛应用于塑胶的共混改性、填充改性、助剂分散、纤维增强、共混反应、聚合反应、排气脱挥等加工领域。
LMETI系列同向平行三螺杆挤出机先进的技术和独特的优势由广州市零点一度科技有限公司采用及发扬，势必使其成为高水平塑胶配混领域的不二之选。
工作原理
LMETI系列同向平行三螺杆挤出机的三根螺杆成“一”字形啮合排列，高速同向旋转，使物料受到强烈的剪切、挤压、揉捏，研磨作用，更好地均化和分散。三螺杆挤出机比传统的双螺杆挤出机多出一个高剪切区，从而实现了比同规格双螺杆挤出机塑化混炼性能提高一倍的效果，因此可实现高产量挤出，生产能力为双螺杆挤出机的2倍。由于比表面积增大及表面更新速率的提高，脱挥效率也得到大幅度提高。
主要创新点
● 首开发聚合物三螺杆混炼挤出设备；
● 采用同向平行等直径的三螺杆结构；
● 实现在较小的螺杆长径比的条件下，达到双螺杆要在比较大的长径比条件下 ，才能达到的混炼混合的目的。
产品应用
● 分散要求高、填充量大的共混改性或填充增强，如聚烯烃改性料、工程塑料改性料等的制备；
● 混合混炼、排气脱挥、停留时间均匀性要求高的反应挤出，如XLPE电缆料、硅烷交联电缆料、TPE等；
● 分散效果要求高的高浓度色母及其它功能母料制备，如高浓度黑、白色母、高填充阻燃料、半导电料等薄膜、板材、注塑件的在线配混成型，如透气膜、长玻纤增强塑料结构件等。
技术性能参数（以LMETI-35/40造粒实验线为例，可积木式可剖分式）
挤出系统
| 项目 | 主参数 | 备 注 |
| 主电动机 | 22KW | 国产伺服电机 |
| 喂料机 | 双螺杆 | 采用国产伺服电机驱动 |
|
减速齿轮箱 |
QT500-7（铸件） I=2.5 输出转速350rpm |
自主研发 齿轮箱平行三轴结构,浸泡式油润滑冷却齿轮、齿轮轴材料： 20Cr...、齿部渗碳淬火、磨 齿、硬度HRC58-62 |
|
螺杆直径 |
35．6mm | 螺纹套材料:AD-05、渐开线花键联结 真空淬火处理HRC60-65 捏合块材料：AD-05、渐开线花键联结、真空淬火 处理HRC60-65 齿形盘材料：AD-05、渐开线花键联结、真空淬火 处理HRC60-65 过渡盘材料：AD-05、渐开线花键联结、真空淬火 处理HRC60-65 螺杆头材料：AD-05、渐开线花键联结、真空淬火 处理HRC60-65 |
| 螺杆总成长径比 | 40：1 | 联结中体一套 |
|
螺杆芯轴 |
40：1 | 材料：40Cr...、齿数Z=18、模数M=1 1522mm*3条 （渐开线花键套3套） 芯轴芯部性能： σb≥110Kg/mm σs≥95Kg/mm δ≥12% ψ≥45% αk≥8Kg.m/cm |
| 机筒加热 | 9区 | 加热棒加热、接线柱不锈钢、对地绝缘电阻≥20M∩ |
| 机筒冷却 | 10区 | 外置式真空、冷却站 |
| 剖分式机筒 | 整体 | 1区喂料（开口）、1区排气（开口，带堵块）、1区抽真空（开口） |
| 模头加热区数量 | 1 | 铸铜加热器 |
| 最大操作温度 | 450℃ |
|
| 温度控制精度 | ±1℃ |
|
|
真空系统 |
自制 | 外置式真空、冷却站，真空罐材料为SUS304不锈钢进水、 回水管材料为SUS304不锈钢，配有Y-60压力表、真空表、 WSS-301双金属温度计、CDF140-0水环真空泵、 卡套式管接头、球阀、金属软管、铜管 |
| 挤出量 | 10-50kg/h |
|
控制系统
| 项目 | 主参数 | 备注 |
|
控制系统 | CPU模块、仿真接口模块、数字输入输出混合模块、组合模块、通讯模块、 仿真量输入模块、模块接线端子、端子排、触摸屏、CFCRD、底板 |
Siemens |
| 伺服控制器 | 22KW | 380VAC,22KW，现场总线精密控制 |
| 熔体温度、压力测量 | 0-50MPa |
|
| 低压电器 | 器件通过CE认证 | 法国Schneider |
模具成型
| 项目 | 主参数 | 备注 |
| 机头、过渡体、口模 | 4孔、直径3.5mm | 氮化处理、氮化层0.5-0.6mm、硬度HV950-1050、脆性I级 |
切粒部分参数
| 项目 | 主参数 | 备注 |
| 水槽 | 长1500mm | 铝合金机架，SUS304水槽，带吹干装置 |
| 切粒机 | 最大产量50KG |
|
