雕铣机
主轴转速：18000rpm
X/Y/Z轴位移：12/12本系列主要适用于高精度石墨铜公的加工。
| PRV-860GM/CM | ||
| 参数名称 | 单位 | 参数 |
| 控制系统 | 宝元、新代 | |
| X轴/Y轴/Z轴行程 | mm | 800/600/340 |
| 工作台尺寸 | mm | 800*600 |
| 工作台T型槽 | mm | 3*14*115 |
| 主轴鼻端至工作台距离 | mm | 70-400 |
| 主轴中心至立柱距离 | mm | 255 |
| 快速进给XYZ | M/mm | 121212 |
| 切削进给速度 | mm/min | 0-10000 |
| 主轴转速 | rpm | 18000 |
| 主轴锥度 | BT30 | |
| 定位精度 | mm | 0.001 |
| 重复精度 | mm | ±0.005 |
| 气压总容积 | kg/cm | 6 |
| 刀库容量 | T | 1216 |
| 刀库形式 | 斗笠 | |
| 工作台负荷 | kg | 500 |
| 主轴电机 | KW | 4.55.5 |
| X轴/Y轴/Z轴电机 | KW | 0.85/0.85/1.3 |
| 机床重量 | T | 4 |
| 外形尺寸 | mm | 2600/2000/2300 |
| 1.尺寸规格若有变更,恕不另行通知.2.机器外观不断调整,以实际出货实物为准. | ||

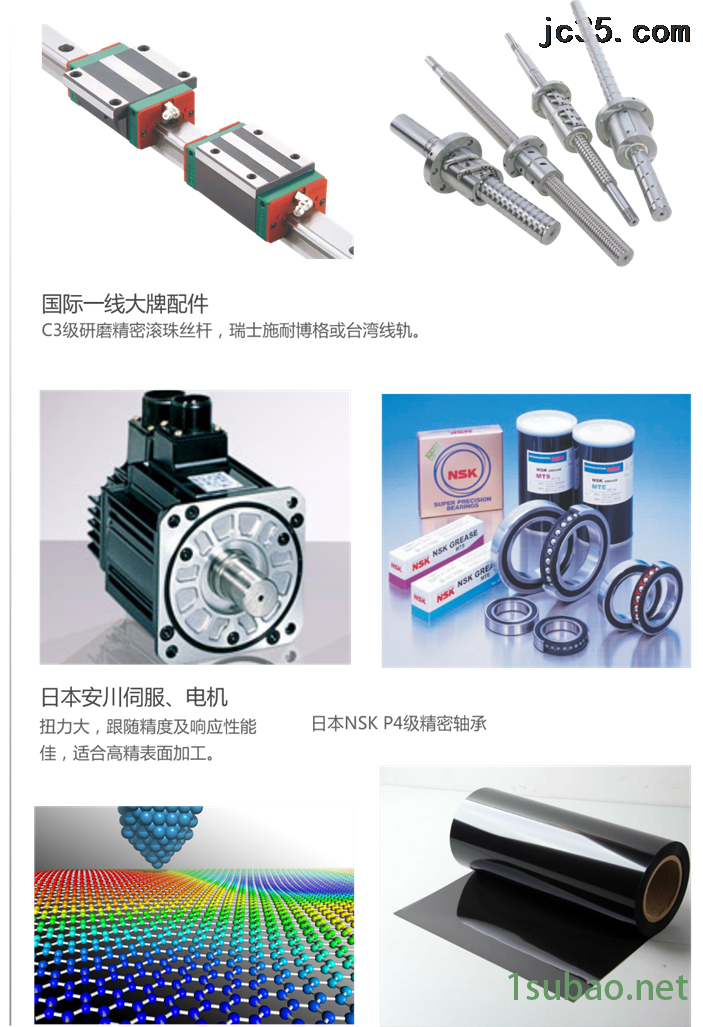

| 标准配置: 1.宝元系统 2.三轴采用台制"银泰PMI"C3级滚珠丝杆 3.油幕主轴(限GM5、GM6机型) 4.石墨过滤系统(限GM5、GM6机型) 5.石墨密封润滑系统(限GM5、GM6机型) 6.石墨密封护罩(限GM5、GM6机型) 7.三周采用台制"PMI"或"HIWIN"精密线轨 8.三周采用NSK P4级轴承 9.X/Y轴防尘罩 10.德国"R+W"联轴器 11.工具箱及调整工具 12.自动润滑系统 13.数据传输线 14.手持电子手轮 15.主轴油冷装置 16.工作状态警示灯 17.全封闭防护罩 18.自动喷油嘴 19.豪华工作灯 20.操作手册 21.压板 22.索嘴 | 可选配置: 1.宝元系统/新代数控系统 2.主轴18000rpm,24000rpm,30000rpm选配 3.国产精密自动对刀仪;日本进口精密自动对刀仪 4.直排式8T刀库/斗笠式12T刀库 5. 3.2KW,4KW,4.5KW,5.5KW主轴 6.转盘液压式,转盘气压式 7.旋转工作台(第四轴) 8.密封顶罩 9.气压或液压 10.第四轴尾座 11.普通顶针式 | |
