| 产品别名 | 型材生产线 |
|---|---|
| 产品用途 | 生产PVC型材 |
| 种类 | 异型材挤出机 |
| 螺杆数 | 双螺杆 |
| 外形尺寸 | 00（mm） |
| 电动机功率 | 37（kw） |
| 售后服务 | 质保一年，易损件除外 |
| 适用原料 | PVC |
| 加工定制 | 是 |
| 品牌 | 丰诚塑机 |
| 型号 | SJZ-240 |
木塑/塑钢门窗型材生产线

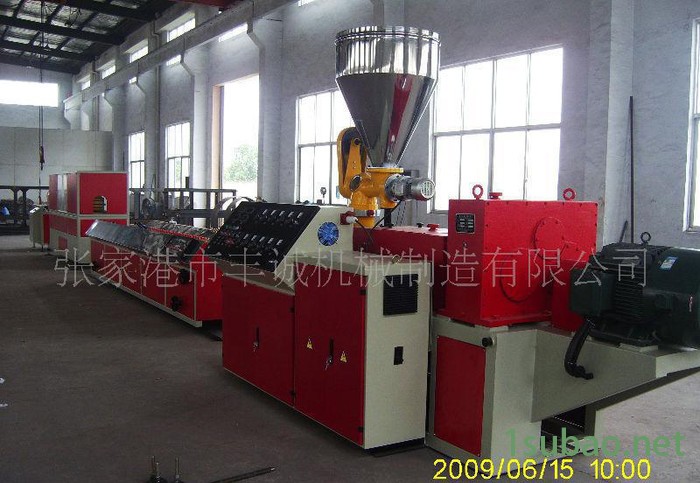

SJSZ65/132锥形双螺杆挤出机
1)、机架
采用型钢及板材焊接而成,并经回应力处理,有较高的钢性,变形小。
2)、齿轮箱（江阴多菱牌）
产品设计采用ZBJ19009-88所规定的技术规范,齿轮和轴类零件采用高强度合金钢材质,齿轮精度GB10095-88,6级,齿面硬度HRC-6,在输出轴端配置有超规格的推力轴承,承受螺杆的后推力,轴承和油封等主要标准件皆采用国内优质产品,整机承载能力较高,传动平稳,噪音低,效率高。
A.减速比:39:1
B.输入功率:37KW
C.采用硬齿面磨削齿轮,低噪高寿,运行可靠
D.油浸润滑系统
3)、料筒及螺杆
A.料筒及螺杆材料均为38CrMoAlA优质氮化钢
B.氮化层深度:0.4-0.7mm,氮化硬度:螺杆780HV,料筒850HV
C.螺杆直径:小头65mm,大头132mm
D.螺杆长度:1430mm
E.螺杆转速:0～37rpm
F.螺杆螺棱表面粗糙度:0.4um
G.料筒内表面粗糙度:0.4um
4)、加热系统(加热器)
A.机筒采用4组加热器，机头另备4区加热器
B.加热电源:3-AC3800V,50HZ,
C.加热器外覆不锈钢安全罩
5)、冷却装置
A.机筒用3组离心风机冷却，320W/区
B.风机电源:3-AC380V,50HZ,
6)、主电机
A.电机功率:37KW
B.电机与主机一体安装
C.电源:3-AC3800V,50HZ,
D.电机同步转速 1500rpm
7)、定量加料装置及料斗:
A.不锈钢圆形料斗,
B.定量加料方式:螺杆式定量加料
C.定量加料调速方式：1.1Kw变频调速
8)、机头联接法兰:
A.锻45#钢精加工内衬镀硬铬而成,与机头内六角螺栓联接
B.表面发黑处理
9)、电气控制柜:
A.电源:3-AC380V,50HZ
B.变频调速器:ABB变频器
C.温度控制:10区,欧姆龙数字式温控仪
D.独立电控柜
10)、真空排气系统:
A.真空泵功率:2.2KW(水环式真空泵)
B.极限真空率:-0.O8Mpa
C.真空泵与电机直联联接
11)、产量：PVC:250KG/H(MAX

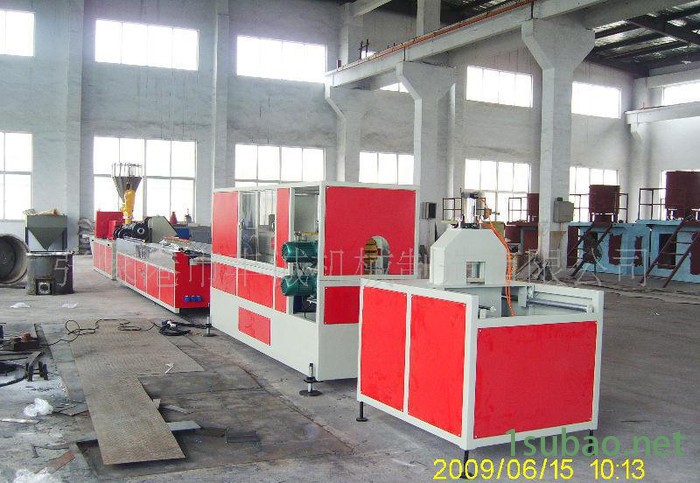

SJY-F240异型材辅机技术参数
A.真空定型装置
1.真空定型装置全长 5000mm
2.真空泵电机功率 5.5Kw×2
3.水泵电机功率 3Kw
4.纵向调整间距 800mm
5.横向调整间距 60mm
6.中心高调整范围 100mm
7.有抽真空和真空度调节装置
8.接水盘材料 不锈钢
B.牵引装置
1.牵引夹持宽度 ≤240mm
2.牵引夹持长度 2600 mm
3.牵引夹持开启尺寸 ≤120mm
4.最大牵引力 2000N
5.牵引速度 0～4m/min
6.牵引电机动率 3Kw
7.履带数目 2条
C.切割装置
1.最大切割型面 240×75mm
2.切割速度 5m/s
3.锯片直径 400mm
4.电机功率 1.5Kw
5.随动行程 600mm
D.堆放装置
1.堆放架长度 6000mm
2.具有自动翻转功能
E.辅机 基本参数
1.全长(不含主机) ≥20000mm
2.装机容量 25Kw
3.耗气量 0.3m3/min
4.气压 0.6MPa
5.耗水量:(循环) 4 m3/h
