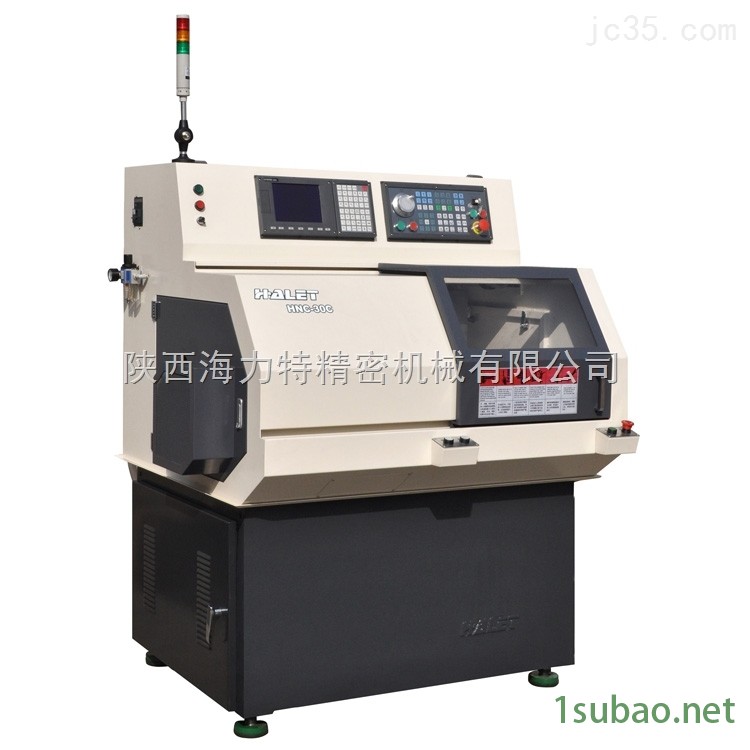

精密小型车铣复合数控机床HNC-30Y技术参数
| 30C/30Y技术参数 |
| 配 置 | ||||
| 加工能力 | zui大回转直径 | ￠240mm |
| 照明设备 | Ο | |
| 刀板底座上回转直径 | ￠70mm |
| 冷却系统 | Ο | ||
| zui大加工直径 | ￠100mm |
| 高压冷却系统 | Δ | ||
| zui大加工长度 | 100mm |
| 自动润滑系统 | Ο | ||
| zui大过棒料直径 | ￠30mm |
| 油雾分离系统 | Δ | ||
| 主轴 | 工件夹持方式 | 后拉式夹紧 |
| 工具及工具箱 | Ο | |
| 主轴转速范围 | 50-6000rpm |
| 操作说明书 | Ο | ||
| 主轴端部规格 | A2-3 |
| 使用说明书 | Ο | ||
| 快进速度 | X轴快移速度 | 18m/min |
| 维修手册 | Ο | |
| Y轴快移速度 | 12m/min |
| 弹簧夹头 | 气动方式 | ||
| Z轴快移速度 | 18m/min |
| 液压方式 | Ο | ||
| 行程 | X轴移动量 | 250mm |
| 液压筒夹 | Δ | |
| Y轴移动量 | 76mm |
| 卡盘 | Δ | ||
| Z轴移动量 | 185mm |
| 刀架简易拔料器系统 | Ο | ||
| 动力刀具 | 配置形式 | 轴向/径向 |
| 脚踏开关 | Δ | |
| 配置数量 | 1把/2把 |
| 程序控制吹气功能 | Ο | ||
| 驱动功率 | 0.75KW/1KW |
| C轴 | Ο | ||
| 夹持规格 | ER20A |
| 精密C轴分度 | Δ | ||
| zui大转速 | Max3000rpm/5000rpm |
| 动力头 | Ο | ||
| 电机 | 主轴电机 | 3.7/5.5KW |
| 动力头攻丝功能 | Δ | |
| 进给电机 | 0.75-1KW |
| 液压站 | Ο | ||
| 其他 | 刀架形式 | 燕尾排刀 |
| 电器箱温度调节器 | Δ | |
| 刀方规格 | 16*16 |
| 自动开闭门 | Δ | ||
| zui大容刀数量 | 6把 |
| 接料传输机构 | Δ | ||
| 冷却电机 | 0.09KW |
| 上下料系统 | Δ | ||
| 电器容量 | 6KVA |
| 工业机器手臂系统 | Δ | ||
| 机床尺寸(长x宽x高) | 1370x1380x1580mm |
| 多棒材送料机 | Δ | ||
| 主轴中心高度 | ≈960mm |
| 排屑器 | Δ | ||
| 机床重量 | ≈1200kg |
|
|
|
| |
|
|
|
|
|
|
|
|
| 数控系统：○FANUC ●SYNTEC ○KND Ο标配附件 Δ选配附件 无 | ||||||
| ●标配 Ο选配 | ||||||
